Thiết kế dây cáp của hệ thống đường truyền tín hiệu tốc độ cao với kiểm soát tính năng cơ học của cáp

Trong hệ thống truyền dẫn tín hiệu tốc độ cao, thiết kế dây cáp không chỉ cần chú ý đến hiệu suất điện mà còn phải quan tâm đến hiệu suất cơ học của电缆. Việc kiểm soát hợp lý bán kính gập, hướng mềm và khả năng uốn của电缆直接影响 độ tin cậy lâu dài và tính toàn vẹn của tín hiệu của sản phẩm. Cable micro-coaxial và cable twinaxial là hai loại cáp tốc độ cao thường dùng, yêu cầu hiệu suất cơ học của chúng có đặc điểm riêng biệt, do đó trong quá trình thiết kế và lắp ráp cần tuân thủ chặt chẽ.




Một, yêu cầu về tính chất cơ học của cáp vi cùng trục

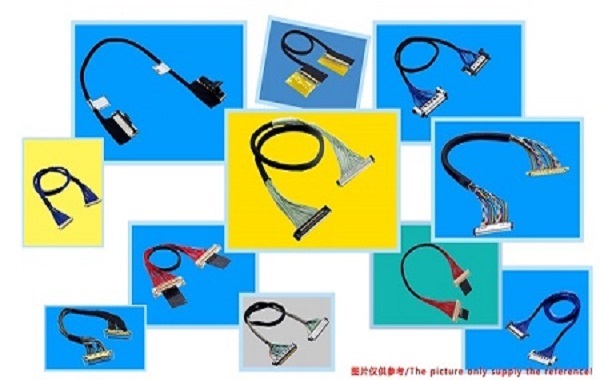

Micro coaxial cable has a compact structure, good flexibility, and excellent shielding performance, and is widely used in portable electronic devices and medical equipment fields. Its main mechanical requirements include:

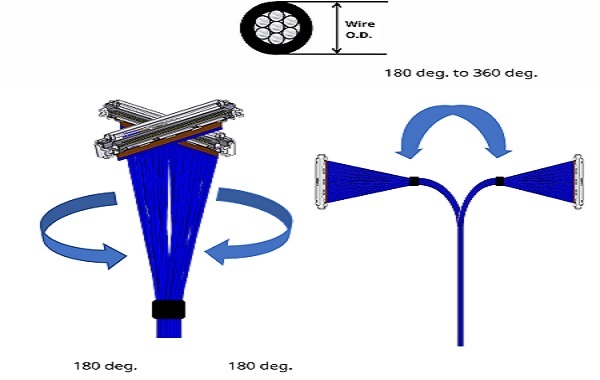

• Khoảng cách uốn nhỏ nhất: Là khoảng cách uốn nhỏ nhất mà电缆 trong quá trình uốn lặp lại sẽ không bị hư hỏng vật lý hoặc suy giảm hiệu suất tín hiệu do uốn gấp quá mức. Giá trị khuyến nghị thường là 6 lần đường kính ngoài của电缆, nhưng giá trị cụ thể nên được xác nhận theo mô hình và tài liệu kỹ thuật của nhà sản xuất.
• Tính năng uốn góc: Cable micro-coax cho phép uốn góc nhất định theo hướng chiều dài, phù hợp với các ứng dụng cần chịu uốn góc lặp đi lặp lại. Tính năng uốn góc thường được biểu thị bằng góc uốn cho phép mỗi mét hoặc góc uốn cho phép trong một đoạn, cụ thể số liệu cần tham khảo bảng thông số sản phẩm để tránh hiện tượng导体 mệt mỏi hoặc lớp cách điện bị hư hại.




Đôi轴 cáp cơ học yêu cầu

双 trục cáp được sử dụng chủ yếu cho việc truyền tải tín hiệu phân biệt tốc độ cao, chẳng hạn như các tiêu chuẩn DisplayPort, USB4 hoặc PCIe qua cáp. Đặc điểm kỹ thuật cơ học của nó như sau:

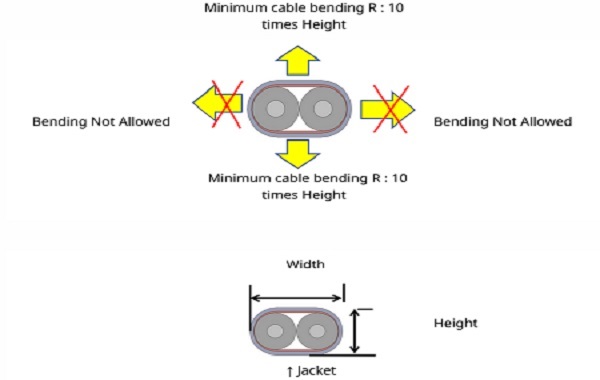

• Khoảng bán kính gập nhỏ nhất:电缆 kép cho phép gập theo hướng dày của电缆, giá trị khuyến nghị thường là 10 lần chiều cao của电缆, để đảm bảo khoảng cách giữa các导体 và cấu trúc điện trở không bị phá hủy, từ đó đảm bảo tính toàn vẹn của信号.
• Giới hạn柔 dẻo và xoắn: Khác với cáp micro-coax, cáp song trục không được phép uốn hoặc xoắn theo hướng ngang dọc. Việc uốn hoặc xoắn ngang dọc có thể phá vỡ khoảng cách tương đối giữa các đôi differential, dẫn đến sự không liên tục của điện trở, tăng cường độ tương tác tín hiệu và thậm chí là hư hỏng vật lý.




Ba, tầm quan trọng của việc kiểm soát tính năng cơ học đối với thiết kế dây dẫn

Trong thiết kế sợi cáp tín hiệu tốc độ cao, việc chọn lựa loại cáp hợp lý và tuân thủ chặt chẽ các yêu cầu về gấp mép cơ học,柔性 và xoắn là rất quan trọng đối với độ bền và hiệu suất truyền tín hiệu của sản phẩm. Đề xuất rằng trong quá trình thiết kế và lắp ráp, luôn tham khảo kỹ thuật quyển chi tiết do nhà sản xuất cáp cung cấp, đặc biệt là trong các môi trường có sự di chuyển thường xuyên hoặc lắp đặt chặt chẽ, cần kiểm soát chặt chẽ các điều kiện gấp mép và xoắn của cáp. Bằng cách kiểm soát khoa học các tính năng cơ học của cáp vi đồng trục và cáp kép, có thể đảm bảo tính tin cậy và ổn định lâu dài của hệ thống truyền tín hiệu tốc độ cao.



Trong hệ thống truyền tải tín hiệu tốc độ cao, việc kiểm soát tính năng cơ học của cáp là khâu then chốt để đảm bảo tính toàn vẹn của tín hiệu và độ tin cậy của hệ thống. Cáp micro-coaxial với ưu thế柔韧 và bọc cách điện, phù hợp với môi trường gấp khúc và chuyển động động; cáp kép则以 tính nhất quán của điện trở cao và đặc tính thấp của sự trộn lẫn hỗ trợ truyền tải tín hiệu kép tốc độ cao. Nhà thiết kế nên xem xét kỹ lưỡng bán kính gấp khúc, hướng xoắn và giới hạn柔韧性 từ giai đoạn đầu của phát triển sản phẩm, tránh để应力 cấu trúc hủy hoại đường dẫn tín hiệu. Qua thiết kế và kiểm tra tính năng cơ học chặt chẽ, có thể nâng cao đáng kể độ ổn định và tuổi thọ của hệ thống dây dẫn, cung cấp cơ sở vật lý vững chắc và tin cậy cho hệ thống kết nối tốc độ cao.
