Tại sao dây cáp Thunderbolt phải sử dụng dải đồng trục rất mảnh?

Với công nghệ Thunderbolt không ngừng phát triển, giao diện truyền tải nhanh đang tiến hacia băng thông cao hơn và khả năng tích hợp nhiều giao thức mạnh mẽ hơn. Thunderbolt 3, Thunderbolt 4 và Thunderbolt 5 hiện nay có thể truyền tải dữ liệu, video và cung cấp điện năng qua một cáp duy nhất, đòi hỏi hiệu suất của cáp phải vượt qua các thách thức chưa từng có. Để đáp ứng nhu cầu truyền tải tốc độ cao từ 40Gbps đến 80Gbps, ngành công nghiệp thường sử dụng dải cáp đồng trục mỏng (micro coaxial cable harness) như giải pháp cốt lõi. Tại sao nó lại trở thành lựa chọn hàng đầu cho cáp Thunderbolt? Dưới đây sẽ phân tích toàn diện từ góc độ cấu trúc, hiệu suất và ứng dụng.

---

Thunderbolt nhanh truyền tải các tính năng chính của: 1. Tốc độ truyền tải cao 2. Tính tương thích với nhiều loại thiết bị 3. Hỗ trợ truyền tải dữ liệu và video cùng lúc 4. Kết nối trực tiếp với màn hình 5. Tính bảo mật cao

Kỹ thuật Thunderbolt yêu cầu rất cao đối với cáp vì nó có đặc điểm tốc độ cao và kết hợp giao thức độc đáo:

1.1 Yêu cầu băng thông rất cao. Thunderbolt 3/4 đạt 40Gbps, trong khi đó Thunderbolt 5 còn nâng cấp lên tối đa 80Gbps, thuộc phạm vi tín hiệu chênh lệch siêu tốc.

1.2 Đa giao thức叠加. Thunderbolt đồng thời mang theo PCIe, USB và tín hiệu video DisplayPort, yêu cầu độ toàn vẹn và khả năng kháng nhiễu của tín hiệu rất cao.

1.3 Yêu cầu truyền tải xa. Người dùng hy vọng có thể duy trì tốc độ cao trong khoảng cách từ 0.5 đến 2 mét thậm chí còn xa hơn, cáp phải có độ hao hụt rất thấp và độ ổn định cao.

Tốc độ cao, đa giao thức, và khoảng cách dài đã đặt ra những thách thức mới đối với cấu trúc vật lý của cáp Thunderbolt.

---

Tại sao Thunderbolt không thể tiếp tục sử dụng dây twisting?

Trong các giao tiếp như USB, HDMI, dây双绞线 là cấu trúc phổ biến, nhưng ở mức độ 20Gbps~80Gbps, hạn chế của nó bắt đầu xuất hiện:

2.1 Hãng số高频插损 rõ ràng增大, tín hiệu dễ suy giảm;

2.2 Kháng cự khó kiểm soát nhất quán, độ绞 không ổn định dễ gây phản xạ;

2.3 Hiệu suất chặn kém, khó đáp ứng yêu cầu bị干扰 khi chạy song song nhiều giao thức;

2.4 Để đảm bảo hiệu suất cần tăng đường kính dây, không có lợi cho việc lắp đặt柔性 và nhỏ gọn hóa cấu trúc.

Do đó, trong hệ thống超 tốc như Thunderbolt, dây đôi đã không thể thỏa mãn đồng thời nhiều yêu cầu như tổn thất, điện trở, cách điện và độ柔性.

---

Ba, nguyên nhân chính của việc sử dụng sợi tia đồng trục siêu mỏng trong Thunderbolt.

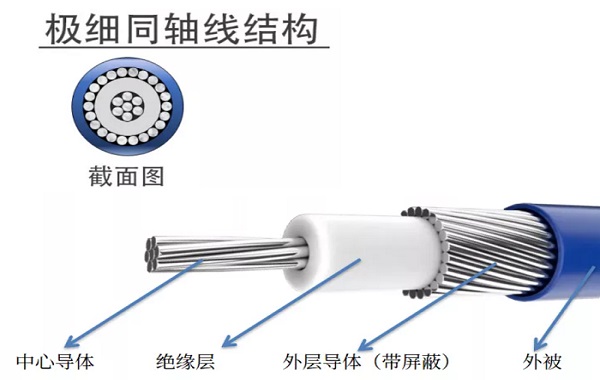

Thunderbolt dây cáp sử dụng cấu trúc micro coaxial phổ biến, chính là để đạt được hiệu suất tối ưu trong truyền tải tốc độ cao:

3.1 Kiểm soát điện trở chính xác. Thiết kế đồng trục có thể kiểm soát chặt chẽ điện trở 85Ω / 90Ω, giảm vấn đề phản xạ cao tốc.

3.2 Mất năng lượng thấp khi chèn. Dù ở tần số cao hơn 10GHz, đường truyền đồng trục mỏng vẫn thể hiện sự ổn định, phù hợp cho truyền tải dài hạn với tốc độ cao.

3.3 Tính năng chặn mạnh mẽ. Chặn 360° toàn diện, hiệu quả giảm thiểu nhiễu EMI từ bên ngoài, cũng tránh được nhiễu串 từ bên trong, rất quan trọng đối với Thunderbolt đa giao thức.

3.4 Dẻo dai, nhỏ gọn, dễ敷设. Đường kính chỉ 0.3mm ~ 0.6mm, giúp cáp linh hoạt nhẹ nhàng, rất phù hợp với cấu trúc dày đặc và hẹp.

3.5 Tính可靠 cao và khả năng mở rộng. Thông qua việc kết hợp nhiều sợi tia cùng trục, có thể đáp ứng các yêu cầu khác nhau về phiên bản, độ dài và ứng dụng.

Vì vậy, có thể nói rằng sợi đồng trục siêu mảnh là phương tiện vật lý tốt nhất cho việc truyền tải ổn định với tốc độ cao của Thunderbolt.

---

Bốn, các trường hợp ứng dụng tiêu biểu

4.1 Thunderbolt 3/4 主动线缆: Sử dụng cáp đồng trục siêu mỏng để giảm tổn thất và kết hợp với chip重定时 thực hiện kết nối tốc độ cao trên khoảng cách dài.

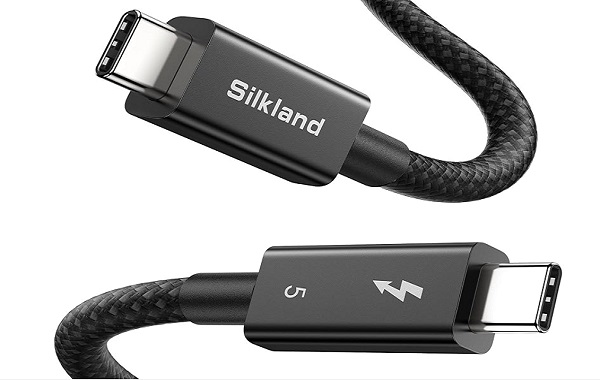

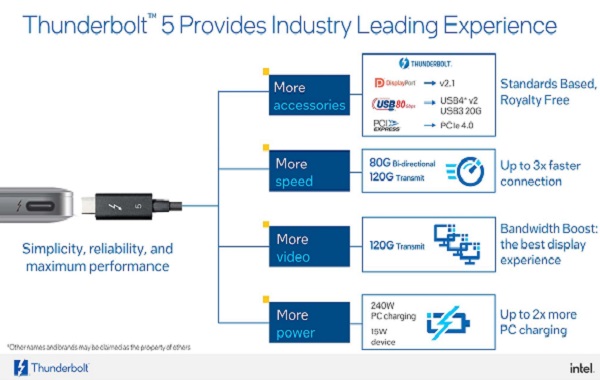

4.2 Đường cáp Thunderbolt 5 nhanh: băng thông 80Gbps yêu cầu cao hơn đối với cáp, hiện tại gần như toàn bộ sử dụng cấu trúc micro coaxial mới đáp ứng được giới hạn hiệu suất.

Có thể nói, không có đường truyền đồng trục siêu mảnh, không thể thực sự thực hiện được giao tiếp Thunderbolt siêu tốc.

Thunderbolt 3/4/5 yêu cầu băng thông cao, nhiều giao thức, khoảng cách dài và độ ổn định cao, làm cho dây cáp twisting truyền thống không thể đáp ứng được. Các sợi cáp đồng rất mỏng với ưu điểm阻抗 chính xác, mất mát insertion thấp, cao độ cách điện,柔性 và độ tin cậy, trở thành giải pháp cơ bản cho dây cáp Thunderbolt, và cũng đặt nền móng cho giao thức tốc độ cao thế hệ tiếp theo. Với sự phát triển tiếp tục của công nghệ, micro coaxial cable sẽ phát triển vai trò quan trọng hơn trong lĩnh vực kết nối tốc độ cao.
