Tại sao chú ý đến dây dẫn LVDS信号
LVDS tín hiệu nổi tiếng với tốc độ cao, tiết kiệm điện năng và độ ồn thấp, nhưng lại có yêu cầu rất cao đối với môi trường truyền tải. Trong các mô-đun công nghiệp, việc triển khai tín hiệu thường phải đối mặt với những thách thức như không gian chật chội, uốn gấp liên tục và nguồn nhiễu phức tạp. Nếu thiết kế dây dẫn không hợp lý, có thể xuất hiện điểm nhiễu, hiện tượng màn hình rung hoặc lỗi truyền tải dữ liệu. Trong trường hợp này, sợi cáp song song cực mỏng (micro coaxial cable harness) trở thành lựa chọn hoàn hảo, không chỉ đáp ứng được yêu cầu truyền tải tín hiệu tốc độ cao mà còn đảm bảo tính toàn vẹn và ổn định của tín hiệu trong môi trường công nghiệp phức tạp.

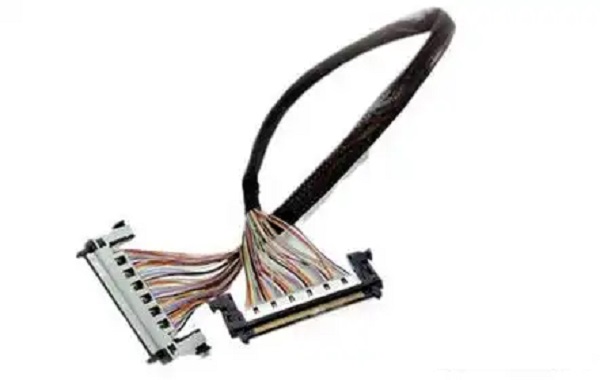

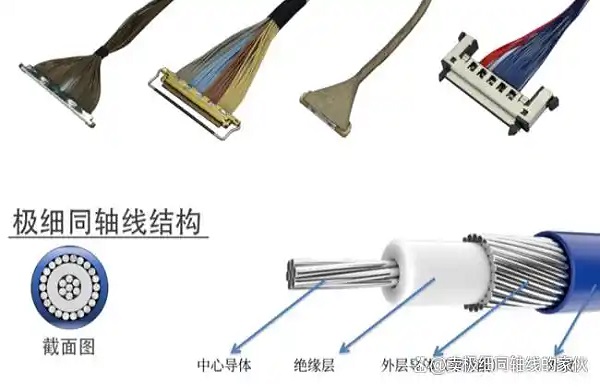

二、Ưu điểm của sợi cáp đồng trục siêu mỏng
Tập hợp cáp đồng trục mỏng có lợi thế đáng kể trong các mô-đun công nghiệp cao tốc. Cấu trúc che chắn nhiều lớp có thể kháng lại sự xâm nhập của từ trường điện từ bên ngoài, đảm bảo tính toàn vẹn của việc truyền tín hiệu cao tốc; thiết kế bán kính gập nhỏ phù hợp với việc lắp đặt mô-đun trong không gian chật hẹp, đồng thời duy trì sự柔性 và bền bỉ; khả năng truyền tải cao tốc có thể hỗ trợ tín hiệu GHz, đáp ứng nhu cầu dữ liệu video高清 4K; độ nhất quán của điện trở cao, đảm bảo việc truyền tín hiệu phân cực ổn định, giảm thiểu sự dịch chuyển và méo mịn. Kết hợp những ưu thế này, tập hợp cáp đồng trục mỏng có thể nâng cao đáng kể hiệu suất và độ tin cậy của mô-đun máy ảnh công nghiệp.

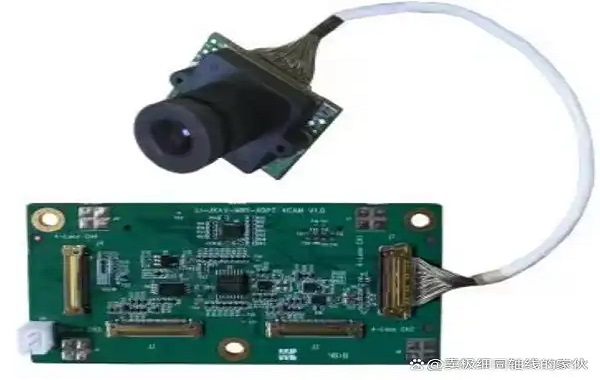

Ba, Điểm tối ưu hóa dây cáp mô-đun Onsemi AR0521
Trong mô-đun công nghiệp 4K Onsemi AR0521, việc tối ưu hóa dây cáp LVDS là hết sức quan trọng. Các điểm then chốt bao gồm: chọn dây cáp có điện trở ổn định ở mức 100Ω để khớp với đặc tính đầu ra LVDS; duy trì độ dài bằng nhau của từng cặp dây tín hiệu phân cực; giảm thiểu sự失衡 về thời序 bằng cách duy trì độ dài bằng nhau của từng cặp dây tín hiệu phân cực; giảm thiểu sự xung đột cộng模 bằng cách sử dụng多层 bọc cách điện và接地 hợp lý; kiểm soát bán kính gấp của dây cáp để đảm bảo rằng gấp cáp không thấp hơn giá trị cho phép tối thiểu; trong môi trường rung động cao hoặc phức tạp, nâng cao tính ổn định tổng thể bằng cách cố định và tăng cường. Việc bố trí dây cáp và tối ưu hóa dây cáp không chỉ cải thiện hiệu suất truyền tải mà còn kéo dài tuổi thọ của thiết bị.
