I-PEX 82974-100B-01-D 10P cao tốc truyền tín hiệu đồng trục mỏng thay thế

Giải pháp sợi cáp đồng trục cực mảnh 40AWG cho thiết bị nhanh, nhỏ gọn

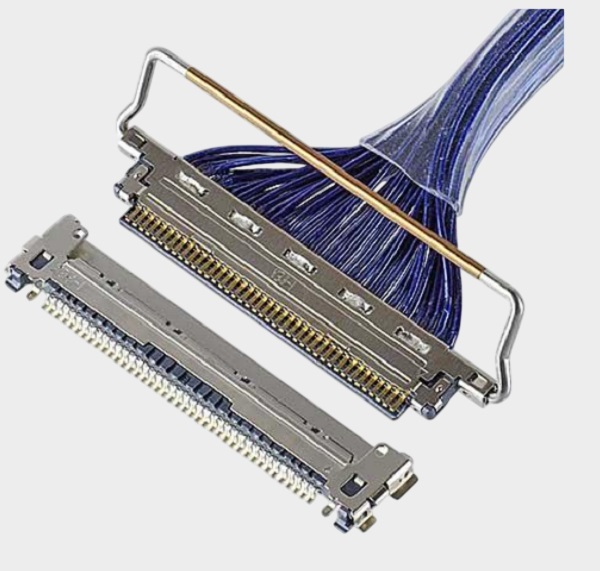

Trong các thiết bị như máy tính xách tay, máy ảnh công nghiệp, máy vision, thiết bị tính toán AI, AR/VR và thiết bị hiển thị cao độ phân giải, không gian PCB ngày càng trở nên chật hẹp, trong khi tốc độ truyền tải tín hiệu cao tốc tiếp tục tăng cao. Các giải pháp cáp truyền thống và kết nối thông thường đang đối mặt với yêu cầu kỹ thuật ngày càng cao về không gian, tính toàn vẹn tín hiệu và linh hoạt trong việc bố trí cáp. Dòng I-PEX CABLINE®-CA sử dụng khoảng cách chạm 0.4mm, cấu trúc chèn ngang và thiết kế khóa cơ học, hướng đến các ứng dụng kết nối Micro-Coaxial siêu mỏng với tốc độ truyền tải cao. Theo tài liệu chính thức, khả năng truyền tải tham khảo cao nhất có thể đạt đến 32 Gbps/Lane PAM4. Đối với mẫu 10Pin, 100mm, 1-1 Pin Assignment của I-PEX 82974-100B-01-D, công ty chúng tôi có thể cung cấp giải pháp cáp thay thế tương thích 82974-100B-01-D, và có thể sản xuất theo yêu cầu thực tế của dự án về vật liệu cáp, độ dài, kết nối và cấu trúc cuộn cáp. Giải pháp này sử dụng cáp coaxial siêu mỏng 40AWG, và kết nối với đầu nối mẫu 20634-210T-02, phù hợp với các ứng dụng yêu cầu cao về kích thước cáp, độ柔性, truyền tải tín hiệu cao tốc và bố trí không gian nội bộ.

二级、tăng tốc độ truyền dữ liệu của cáp đồng trục siêu mảnh trong một giây là bao nhiêu G? Điều quan trọng là cần xem xét "mỗi Lane"而不是 chỉ nhìn vào toàn bộ đường cáp

Nhiều kỹ sư và nhân viên mua hàng thường quan tâm đến một vấn đề khi chọn mẫu: sợi cáp đồng trục mỏng có thể truyền được bao nhiêu G dữ liệu trong một giây? Đối với nền tảng CABLINE®-CA của bài viết này, I-PEX cung cấp khả năng truyền dẫn tham khảo là 32 Gbps/Lane PAM4, tức là tốc độ lý thuyết tham khảo của mỗi Lane đạt 32 Gbit/s; tính toán thành đơn vị Byte dễ hiểu hơn, 32 Gbit/s ÷ 8 ≈ 4 GB/s, vì vậy có thể hiểu rằng một Lane 32 Gbps/Lane trong khái niệm tốc độ dữ liệu lý thuyết có thể truyền tải khoảng 4 GB dữ liệu trong một giây. Tuy nhiên, cần特别注意 rằng 32 Gbps/Lane không đồng nghĩa với việc sợi cáp 10Pin, 100mm này chắc chắn đạt được 32 Gbps/Lane trong ứng dụng thực tế, cũng không đồng nghĩa với việc 10Pin đơn giản bằng 10 × 32 Gbps về dung lượng dữ liệu truyền tải hiệu quả; tốc độ hệ thống thực tế còn bị ảnh hưởng bởi các yếu tố như giao thức tín hiệu, SerDes ở đầu phát và đầu nhận, đường dẫn PCB, đầu nối, độ dài cáp, điện trở, tổn thất đầu vào, tổn thất phản xạ, trục trặc và thiết kế tính toàn vẹn tín hiệu hệ thống. Do đó, đối với kỹ sư, cách hiểu hợp lý hơn là: CABLINE-CA cung cấp nền tảng kết nối cho ứng dụng dữ liệu cao, và mỗi dự án nên kết hợp với Channel hoàn chỉnh để kiểm tra SI. Thông tin chính thức của I-PEX cũng liệt kê USB4 Gen4, USB4 Gen3, DisplayPort UHBR20, HDMI 2.1, USB 3.2 Gen2, eDP v.v. là các tiêu chuẩn ứng dụng tham khảo.

Ba, 82974-100B-01-D phu thuat thay the: kien thuc vien quan tam chuyen muc den Pin, AWG, do dai va con nen

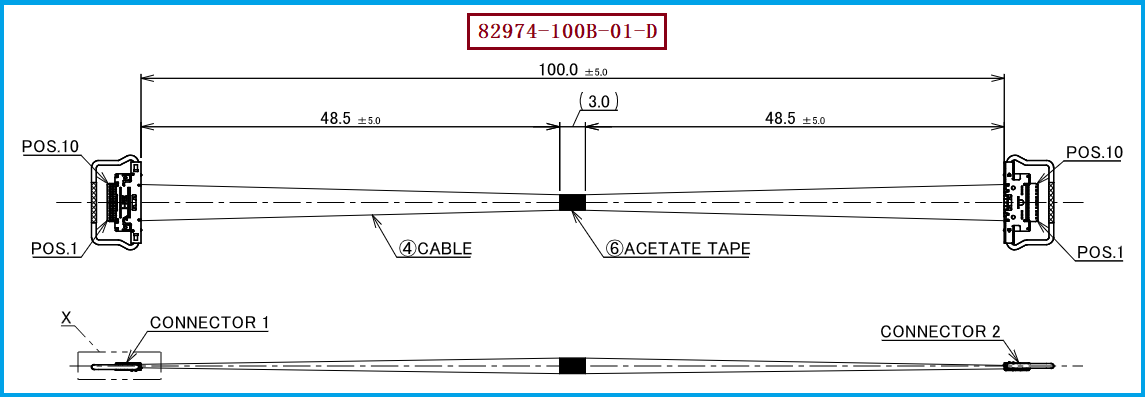

Đối với các kỹ sư và nhân viên mua hàng đang thực hiện việc giảm chi phí BOM, thay thế trong nước, sao chép chuỗi cung ứng hoặc nhập khẩu nhà cung cấp thứ hai, không thể chỉ dựa vào "ngoại hình của connector tương tự" để kết luận rằng các cuộn cáp coaxial siêu mỏng có thể thay thế trực tiếp. Điều quan trọng hơn là kiểm tra các điều kiện chính như số lượng Pin, gán Pin,规格 của dây, điện trở đặc trưng, độ dài cuộn dây, cấu trúc kết nối, phần cứng của connector và PCB motherboard tương ứng. Sản phẩm mục tiêu I-PEX 82974-100B-01-D có cấu hình chính là 10Pin, Micro-Coaxial, 40AWG, L=100mm, 1-1 Pin Assignment; connector phần cuối của dây sử dụng phần cứng model là 20634-210T-02. Trong đó "1-1" có nghĩa là hai đầu của Pin giữ mối liên kết thẳng, vì vậy trong quá trình thiết kế thay thế, không nên sử dụng cuộn dây cùng loạt nhưng có gán Pin theo 1-N. Vật liệu chính thức của I-PEX cũng đã liệt kê 82974-100B-01-D là mẫu cuộn dây 10Pin Micro-Coaxial 40AWG, 100mm, 1-1 Pin Assignment, đồng thời liệt kê 20634-210T-02 là CABLINE-CA 10Pin Plug Housing. Công ty chúng tôi có thể cung cấp các giải pháp thay thế tương thích cho 82974-100B-01-D, tập trung vào việc phát triển kỹ thuật cho cuộn dây coaxial siêu mỏng 40AWG, độ dài cuộn dây 100mm, 10Pin gán Pin thẳng và cấu trúc kết nối tương ứng, và có thể xác nhận kích thước, độ dài, vật liệu và quy trình kết nối theo yêu cầu của bản vẽ, mẫu và ứng dụng của khách hàng.

Bốn、Lựa chọn và phù hợp với các gợi ý và giải pháp thay thế

Nếu dự án của bạn đang tìm kiếm vật liệu thay thế 82974-100B-01-D, nhà cung cấp thứ hai hoặc việc nội địa hóa các cuộn cáp coaxial siêu mảnh, khuyến nghị các kỹ sư và nhân viên mua hàng xác nhận theo思路 "trước tiên cơ khí, sau đó điện khí, cuối cùng là xác minh SI hệ thống". Trong lĩnh vực cơ khí, tập trung xác nhận hướng cắm của giao diện CABLINE-CA loại 10Pin, khoảng cách 0.4mm, kích thước đầu nối và cấu trúc khóa; trong lĩnh vực dây cáp, tập trung xác nhận规格 40AWG Micro-Coaxial, điện trở đặc trưng và cấu trúc đường kính dây; trong lĩnh vực cuộn cáp, xác nhận độ dài 100mm, phân bổ chân 1-1 và mối quan hệ kết nối hai đầu; trong lĩnh vực điện khí,则需要根据实际高速协议进一步验证插损、回损、串扰和阻抗连续性。 Theo tài liệu chính thức của I-PEX, CABLINE-CA hỗ trợ các规格 Micro-Coaxial AWG36, 38, 40, 42, 44, trong đó AWG40 tương ứng với giá trị định mức dòng điện 0.3A/đầu nối, nhưng không thể chỉ dựa trên giá trị định mức dòng điện để đánh giá hiệu suất của cuộn cáp trong ứng dụng tốc độ cao. Đối với nhân viên mua hàng, nếu mục tiêu là giảm chi phí mua hàng, xây dựng chuỗi cung ứng nội địa hóa hoặc tránh sự phụ thuộc vào một thương hiệu duy nhất, có thể ưu tiên I-PEX 82974-100B-01-D + 20634-210T-02 + 40AWG làm基准 BOM để đánh giá thay thế, sau đó xác nhận giải pháp thay thế cuối cùng thông qua thử nghiệm mẫu, khớp kích thước, thử nghiệm tháo lắp và thử nghiệm tính toàn vẹn信号 integrity tốc độ cao; công ty của chúng tôi có thể cung cấp giải pháp thay thế dây cáp tương thích với 82974-100B-01-D, giúp khách hàng từ样品打样, xác nhận规格 đến sản xuất hàng loạt逐步 hoàn thành việc thay thế导入.

Từ góc độ ứng dụng kỹ thuật, I-PEX 82974-100B-01-D đại diện cho một giải pháp gói dây Micro-Coaxial mỏng mật độ cao tiêu chuẩn: 10Pin, 100mm, 40AWG, 1-1 Pin Assignment, và đi kèm với đầu nối chính 20634-210T-02, phù hợp cho các kết nối trong thiết bị yêu cầu không gian chật hẹp và truyền tải tín hiệu cao tốc. Plattform CABLINE-CA cung cấp tham số truyền dẫnreference đạt 32 Gbps/Lane PAM4, tương ứng với tốc độ dữ liệu lý thuyết khoảng 4 GB/s/Lane, nhưng hiệu suất thực tế của sản phẩm phải được xác minh bằng hệ thống Channel toàn diện. Đối với các khách hàng đang tìm kiếm thay thế cùng loại I-PEX, thay thế trong nước, tối ưu hóa chi phí hoặc nhà cung cấp thứ hai, công ty chúng tôi có thể cung cấp giải pháp thay thế gói dây Micro-Coaxial mỏng tương thích 82974-100B-01-D,围绕 dây 40AWG, kết nối đầu nối, độ dài gói dây, gán Pin và yêu cầu toàn vẹn tín hiệu cao tốc để sản xuất công nghệ hóa, cung cấp giải pháp cung cấp gói dây Micro-Coaxial mỏng ổn định cho các thiết bị truyền tải cao tốc, máy ảnh công nghiệp, thiết bị AI, máy vision và các thiết bị điện tử mật độ cao khác.
