Trong bối cảnh các sản phẩm điện tử ngày càng mỏng nhẹ và tích hợp, cáp đồng trục siêu mảnh (micro coaxial cable) nhờ vào khả năng truyền dẫn tín hiệu xuất sắc và độ柔性 trong việc敷 đường, trở thành lựa chọn hàng đầu cho các thiết bị điện tử cao cấp như điện thoại thông minh, máy tính xách tay, drone, thiết bị chụp ảnh y tế và vân vân. Lựa chọn chất liệu dẫn điện直接影响 chất lượng tín hiệu và độ tin cậy của cáp. Vậy chất liệu dẫn điện của cáp đồng trục siêu mảnh ảnh hưởng như thế nào đến việc truyền dẫn tín hiệu? Bài viết này sẽ phân tích chi tiết cho bạn.
Một、Công nghệ sản xuất và quy cách thông thường của导体 cùng trục cực mỏng
Cáp đồng trục mảnh thường được sử dụng cho thiết bị yêu cầu độ chính xác về độ toàn vẹn tín hiệu cao, kỹ thuật và tiêu chuẩn của phần导体 trực tiếp quyết định hiệu suất và độ mềm dẻo của cáp.
Công nghệ sản xuất dẫn điện
• Cấu trúc: Nội导体 thường sử dụng sợi đồng trần hoặc sợi đồng nhỏ bện thành nhiều sợi.
• Chương trình xử lý bề mặt: Đảm bảo bề mặt được mạ theo nhu cầu ứng dụng, thường bao gồm:
• Điện镀 bạc (Silver Plating): Tăng cường khả năng truyền dẫn tín hiệu tần số cao, có khả năng chống oxy hóa xuất sắc.
• Điện镀 kẽm (Tin Plating): Tăng cường khả năng kháng ăn mòn, phù hợp với môi trường trung thấp tần.
• Điện镀 Niken (Nickel Plating): Kháng nóng cao, chống oxi hóa, phù hợp với các trường hợp nhiệt độ cao.
Quy trình sản xuất:
• Làm dây kéo: Đ牵引粗 đồng trụ thành đồng sợi mịn cấp vi-micromet.
• Kết hợp: Nhiều sợi mảnh được kết hợp theo khoảng cách nhất định, nâng cao tính dẻo dai và khả năng chịu lực đứt.
• Xử lý lớp mạ: Hoàn thành mạ bạc, mạ kẽm hoặc mạ Niken trực tuyến, cải thiện hiệu suất dẫn điện.
Độ lớn dẫn điện thường dùng:
• Thường thì các束 cáp đồng trục siêu mỏng được sử dụng với cấu trúc đơn hoặc nhiều sợi quấn lại.
Dây một lớp nhỏ hơn, độ suy giảm tín hiệu thấp hơn, độ柔性 cao hơn, nhưng độ khó trong sản xuất tăng thêm.

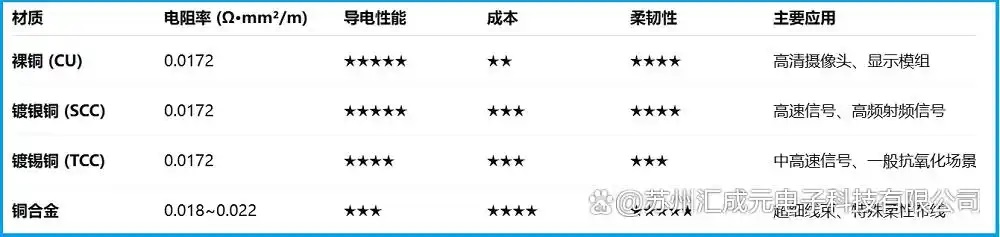

二、Chất liệu导体 ảnh hưởng đến chất lượng tín hiệu
Tính dẫn điện
• Than铜 và than bạc bề mặt đồng dẫn điện tốt nhất, có thể giảm hiệu suất điện trở, giảm thiểu tổn thất và trễ tín hiệu.
Dây đồng chần tiếp theo, thích hợp cho tín hiệu tốc độ trung bình đến cao, nhưng trong môi trường tần số cao thì hao hụt lớn hơn một chút.
Tần số cao giảm幅度
• Tần số cao bị ảnh hưởng bởi hiệu ứng bề mặt, dòng điện chủ yếu truyền qua lớp ngoài của导体.
• Đ"crypto-copper" do có tính dẫn điện và dẫn nhiệt cao của bạc, có thể giảm đáng kể sự suy giảm tín hiệu tần số cao, rất phù hợp với mô-đun camera HD và anten射频 5G.
Khả năng chống oxy hóa
• Điện镀 bạc đồng, điện镀 kẽm đồng có khả năng chống oxy hóa tốt, có thể kéo dài tuổi thọ của dây束, phù hợp với môi trường nhiệt độ cao, ẩm ướt.
• Vàng chì dễ bị oxi hóa, sử dụng lâu dài có thể ảnh hưởng đến độ ổn định của tín hiệu, nhưng chi phí thấp, phù hợp với thiết bị điện tử tiêu dùng thông thường.
Khả năng dẻo dai và độ tin cậy
• Chất liệu hợp kim đồng có độ柔性 tốt nhất, phù hợp với việc lắp đặt cáp micro间距 và môi trường uốn gấp thường xuyên, nhưng có phần hao hao tín hiệu.
Ba, gợi ý chọn tuyến
Chasing ultimate performance and high-frequency signal stability → Bạc tráng đồng
Chú trọng giá trị sử dụng và ứng dụng tần số trung bình và thấp → Đường đồng trần, đồng trần mạ kẽm
→ Kẽm hợp kim
Khi chọn loại sợi cáp đồng trục mỏng, chất liệu của导体 có ảnh hưởng lớn đến hiệu suất của sợi cáp đồng trục mỏng, đặc biệt là ở tần số cao, khoảng cách dài và môi trường phức tạp. Tính dẫn điện, công nghệ xử lý bề mặt và khả năng kháng oxi hóa trực tiếp quyết định tính toàn vẹn của信号 và độ tin cậy của thiết bị. Trước tiên cần hiểu rõ về các kịch bản ứng dụng, sau đó mới bắt đầu từ chất liệu của导体 để tìm ra giải pháp phù hợp nhất. Trong thời đại tần số cao, chất liệu và quy cách của导体 trực tiếp quyết định hiệu suất của sợi cáp và tiềm năng ứng dụng của nó.
