I-PEX 82884-100B-02-D 20P cao tốc truyền tín hiệu đồng trục mảnh thay thế

I-PEX 82884-100B-02-D cực mỏng cáp đồng trục: 20P kết nối mật độ cao, đáp ứng nhu cầu lắp đặt cáp bên trong thiết bị nhỏ gọn

I-PEX CABLINE-SS là một nền tảng kết nối đồng trục siêu mỏng hướng tới truyền tải dữ liệu cao tốc, kết nối nội bộ thiết bị nhỏ gọn và các ứng dụng có độ tin cậy cao, có đặc điểm như khoảng cách đầu nối 0.4mm, rút thẳng đứng góc vuông, ra dây ngang và độ cao kết nối thấp. Theo tài liệu chính thức của I-PEX, CABLINE-SS cung cấp nhiều规格 pin số như 10P, 14P, 20P, 30P, 32P, 35P, 40P và 50P, và hỗ trợ các规格 dây micro-coaxial AWG 36, 38, 40, 42.

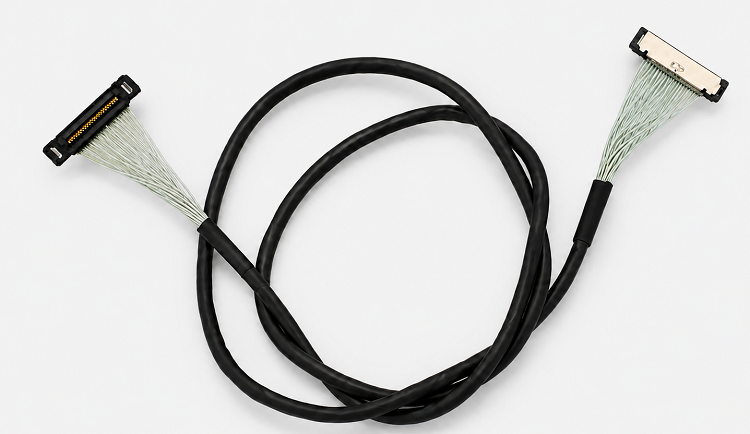

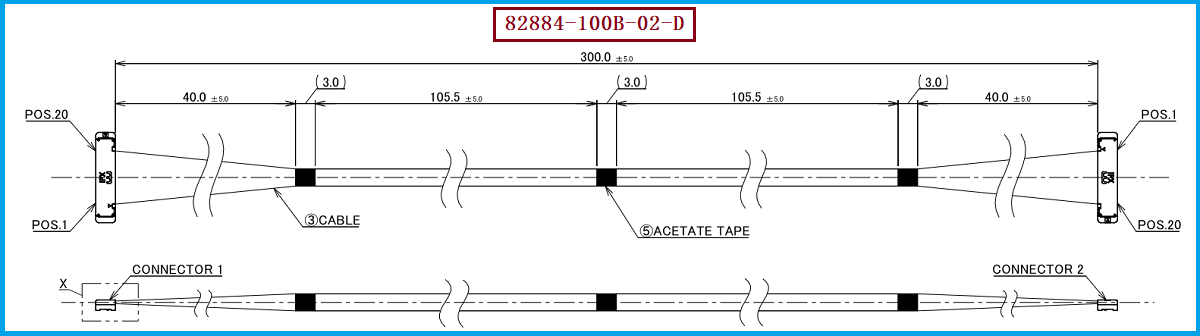

Sản phẩm được giới thiệu lần này có mã型号 I-PEX 82884-100B-02-D, thuộc loại CABLINE-SS 20P cáp đồng trục mảnh, sử dụng cấu trúc cáp Micro-Coaxial 20 lõi, bản vẽ tương ứng dài cáp là 300mm, kích thước cáp là AWG #40, 50Ω. Cả hai đầu của cáp sử dụng cấu trúc kết nối CABLINE-SS 20P, trong đó đầu cáp sử dụng đầu kết nối mẫu 20373-R20T-06. Từ góc độ ứng dụng công trình, loại cáp đồng trục mảnh 20P này có thể thực hiện truyền dẫn tín hiệu đa kênh tập trung trong không gian nội bộ của thiết bị có kích thước hạn chế, rất phù hợp cho kết nối nội bộ trong máy tính xách tay, mô-đun hiển thị, mô-đun camera, thiết bị công nghiệp以及其他 thiết bị điện tử cao độ d密.

Đối với các kỹ sư, khi chọn loại dải cáp đồng trục siêu mỏng này, không chỉ cần chú ý đến số chân và độ dài cáp mà còn cần đồng bộ xác nhận mẫu đầu nối, AWG của vật liệu dây, điện trở đặc trưng, thứ tự cáp, hướng ra cáp, không gian lắp đặt và tính toàn vẹn của tín hiệu tốc độ cao; đối với nhân viên mua sắm,则需要 xác nhận thêm số lượng hàng hóa gốc, số lượng hàng hóa thay thế, khả năng tương thích của đầu nối và khả năng cung cấp hàng loạt. Công ty chúng tôi chuyên sản xuất và chế tạo dải cáp đồng trục siêu mỏng, có thể phát triển thay thế tương thích theo yêu cầu của khách hàng về mẫu đầu nối, quy cách dây, độ dài, thứ tự cáp và kích thước cấu trúc.

二、Chọn lõi dây AWG 36/38/40/42: Dựa trên đường kính, không gian và hiệu suất tín hiệu tổng hợp để quyết định

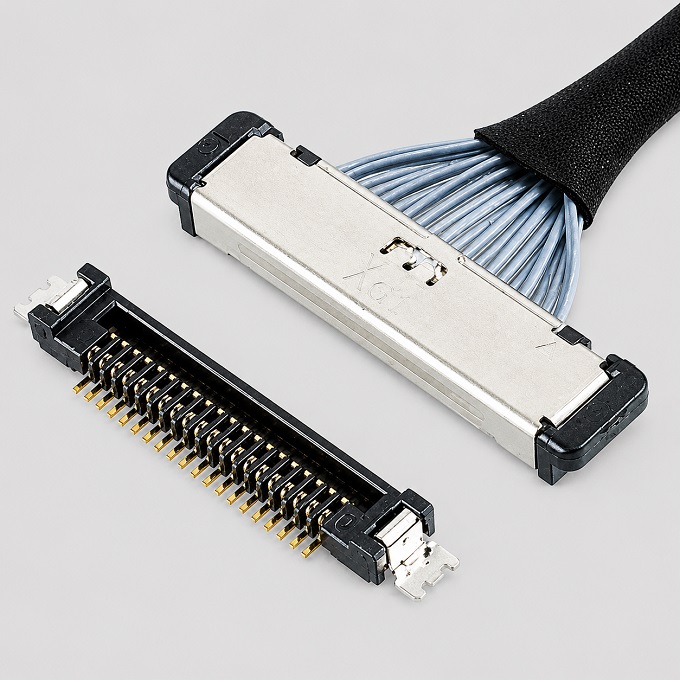

20373-R20T-06 là một trong số các mẫu CABLINE-SS 20Pin Plug Housing, theo tài liệu chính thức của I-PEX, loạt đầu nối này có thể được sử dụng cho dây cáp Micro-Coaxial có AWG 36, AWG 38, AWG 40 và AWG 42, trong đó AWG 42 là规格 cần đặc biệt chú ý đến tính phù hợp của điện trở đặc trưng.

Do đó, trong việc chọn loại dải tần số đồng trục siêu mảnh 20P, không thể đơn giản hiểu rằng "sợi dây mảnh hơn là tốt hơn". AWG 42 mặc dù có thể giảm thêm không gian chiếm dụng của dây cáp, nhưng trong ứng dụng tín hiệu tốc độ cao cần chú ý nhiều hơn đến sự kháng cự phù hợp và sự toàn vẹn của tín hiệu; AWG 40 là lựa chọn phổ biến hơn trong việc sử dụng kích thước siêu mảnh, mật độ bố trí cao và ứng dụng tín hiệu tốc độ cao; nếu thiết bị yêu cầu cường độ cơ học, khả năng chịu dòng điện hoặc cấu trúc dây cáp cao hơn, cũng có thể xem xét AWG 38 hoặc AWG 36 dựa trên ứng dụng thực tế. Cuối cùng, việc chọn loại AWG nào, nên综合考虑 thiết bị không gian bên trong, tốc độ tín hiệu, khoảng cách truyền tải, yêu cầu kháng cự, yêu cầu gấp và điều kiện thích hợp của đầu nối thực tế.

Đối với mẫu I-PEX 82884-100B-02-D này, bản vẽ sử dụng dây cáp micro-coaxial AWG #40, 50Ω, vì vậy nếu khách hàng cần thay thế tương thích với mẫu gốc, khuyến nghị ưu tiên sử dụng các điều kiện chính như đường kính dây, điện trở, chiều dài, gán pin và cấu trúc kết nối đầu cuối của bản vẽ gốc,而不是 chỉ dựa trên phạm vi AWG mà đầu nối có thể tương thích. Thông tin CABLINE-SS chính thức của I-PEX cũng cung cấp dữ liệu thử nghiệm tốc độ cao dưới điều kiện dây cáp micro-coaxial AWG 40, 45Ω, 100mm, và liệt kê USB 3.2 Gen 2 (10 Gbps/Lane) là tiêu chuẩn ứng dụng tham khảo.

Ba, USB 3.1 Gen 2 có thể sử dụng cáp đồng trục mỏng không? Trong quá trình chọn loại, cần phân biệt "khả năng của đầu nối" và "khả năng của toàn bộ đường dây."

Đây là vấn đề mà các kỹ sư và nhân viên mua sắm thường quan tâm khi chọn các束 cáp đồng trục siêu mảnh tốc độ cao. Từ khả năng ứng dụng tốc độ cao của nền tảng kết nối CABLINE-SS, nó có thể được sử dụng cho các ứng dụng tốc độ cao của USB 3.1 Gen 2 ở cấp độ 10Gbps, nhưng đối với một loại cáp cụ thể, không thể chỉ dựa trên "CABLINE-SS hỗ trợ truyền tải tốc độ cao" để tuyên bố rằng toàn bộ sợi cáp đã hoàn thành chứng nhận USB 3.1 Gen 2.

USB-IF tài liệu cho biết, USB 3.1 Gen 1 tương ứng với 5Gbps, trong khi đó USB 3.1 Gen 2 tương ứng với 10Gbps; các tiêu chuẩn USB 3.2 tiếp theo đã định nghĩa lại 10Gbps là USB 3.2 Gen 2. I-PEX hiện tại trong tài liệu CABLINE-SS chính thức đã rõ ràng liệt kê **USB 3.2 Gen 2 (10 Gbps/Lane)** vào Applicable Standards (Reference Only), đồng thời cung cấp kết quả đo lường tốc độ cao dưới điều kiện CABLINE-SS 40P, AWG 40, 45Ω, 100mm Micro-Coaxial Cable, GSSGSSG Pin Assignment.

Do đó, nếu kỹ sư hỏi: "Cáp đồng trục siêu mỏng có hỗ trợ USB 3.1 Gen 2 không?" câu trả lời cẩn thận hơn là: Đạt cơ sở ứng dụng truyền tải tốc độ cao, CABLINE-SS chính thức liệt kê USB 3.2 Gen 2 10Gbps/Lane làm ứng dụng tham khảo, do đó trong điều kiện dây dẫn, điện trở, độ dài, thứ tự dây, PCB và thiết kế SI hệ thống phù hợp, có thể sử dụng để kết nối tín hiệu tốc độ cao cấp USB 3.1 Gen 2/10Gbps; nhưng cụ thể dây束 82884-100B-02-D có thể ổn định đạt được hiệu suất truyền tải thực tế USB 3.1 Gen 2 tại thiết bị mục tiêu hay không,还需要 dựa trên hệ thống thực tế để xác thực toàn vẹn tín hiệu.

Điều phân biệt này đặc biệt quan trọng đối với các dự án công trình. Tốc độ cao của đầu nối本身 chỉ là một phần của toàn bộ đường truyền tốc độ cao, và hiệu suất cuối cùng còn bị ảnh hưởng bởi nhiều yếu tố như cấu trúc đồng trục siêu mỏng, điện trở đặc trưng, độ dài của sợi dây, sắp xếp của cặp phân tách, đầu nối kết nối, đường truyền PCB, lỗ thông, nguồn tín hiệu và đầu nhận. Do đó, trong các ứng dụng tốc độ cao như USB 3.1 Gen 2, USB 3.2 Gen 2, HDMI, eDP, V-by-One, chúng ta có thể tiến hành khớp nối các giải pháp dây và sợi dây dựa trên tốc độ truyền thực tế và yêu cầu cấu trúc của khách hàng, và phối hợp với khách hàng để kiểm tra tính toàn vẹn của tín hiệu tốc độ cao.

Bốn、Chọn lựa và tương thích với các giải pháp thay thế tham khảo và đề xuất: Đối với nhu cầu thay thế trong phát triển công nghệ và mua sắm trong nước

Đối với các khách hàng cần thay thế I-PEX 82884-100B-02-D, khuyến nghị trước tiên xác nhận xem dây cáp ban đầu có cần giữ cấu trúc 20P, độ dài 300mm, AWG 40, 50Ω và phân công chân như ban đầu hay không; sau đó xác nhận loại jack cắm và không gian lắp đặt tại đầu thiết bị. Nếu thiết kế ban đầu của khách hàng là 20373-R20T-06,则 thay thế dây cáp cần đảm bảo cấu trúc kết nối 20P CABLINE-SS phù hợp với đầu thiết bị, đồng thời xác nhận theo yêu cầu dự án xem dây cáp tiếp tục sử dụng AWG 40 hay chọn AWG 36, AWG 38 hoặc AWG 42 trong phạm vi cho phép của jack cắm. Đ需要注意 rằng, AWG 42 được đánh dấu trong tài liệu chính thức của I-PEX có nguy cơ không khớp trở kháng, vì vậy nếu mục tiêu ứng dụng là truyền dẫn tín hiệu cao tốc, nên ưu tiên kiểm tra trở kháng và SI.

Đối với nhân viên mua hàng, nếu sản phẩm gốc có vấn đề về thời gian giao hàng, chi phí mua hàng, MOQ hoặc ổn định chuỗi cung ứng, có thể đánh giá dây dẫn thay thế trong nước từ các góc độ "ký hiệu nối tiếp tương thích + quy cách dây đồng nhất + thứ tự dây đồng nhất + độ dài đồng nhất + kích thước cấu trúc đồng nhất + kiểm tra hiệu suất điện từ", mà không nên chỉ thay thế đơn giản thông qua外观 hoặc mẫu kết nối. Đối với kỹ sư, thì khuyến nghị xác nhận ở giai đoạn mẫu kết nối tương thích, tiếp xúc đầu nối, trở kháng dây, tổn thất nối, tổn thất phản hồi, trùng sóng và hiệu suất liên kết thực tế dưới协议 tốc độ cao mục tiêu.

Công ty chúng tôi có thể cung cấp: giải pháp thay thế cáp I-PEX 82884-100B-02-D. Có thể sản xuất và chế tạo cáp đồng trục mảnh 20P theo yêu cầu thực tế của thiết bị khách hàng, và phát triển phù hợp xung quanh các thông số kỹ thuật cáp AWG 36/38/40/42, độ dài cáp, thứ tự cáp, điện trở và cấu trúc ra cáp. Đối với các dự án mà không thể mua trực tiếp mẫu số gốc, thời gian giao hàng dài, chi phí mua cao hoặc cần cung cấp ổn định lâu dài, có thể cung cấp dịch vụ mẫu thử, sản xuất thử nghiệm nhỏ lẻ và sản xuất hàng loạt. Đối với các ứng dụng tốc độ cao 10Gbps như USB 3.1 Gen 2/USB 3.2 Gen 2, cũng có thể khớp với yêu cầu hệ thống cụ thể của khách hàng về thông số kỹ thuật cáp và giải pháp cấu trúc.

I-PEX 82884-100B-02-D là một cuộn đồng trục mảnh CABLINE-SS 20P, sử dụng cáp micro-coaxial AWG #40, 50Ω, và đầu cáp có cấu trúc kết nối 20373-R20T-06 20P. Đài hình CABLINE-SS có đặc điểm như khoảng cách Pitch 0.4mm, nhỏ gọn, độ sâu hẹp và truyền tín hiệu tốc độ cao, theo tài liệu chính thức của I-PEX, USB 3.2 Gen 2 (10 Gbps/Lane) được liệt kê là ứng dụng tham khảo, do đó từ góc độ nền tảng công nghệ có cơ sở ứng dụng tín hiệu tốc độ cao cấp 10Gbps. Đối với khách hàng cần thay thế trong nước, giảm chi phí mua sắm, rút ngắn thời gian giao hàng hoặc xây dựng hệ thống cung cấp thứ hai, chúng tôi có thể tiến hành phát triển thay thế tương thích cho cuộn đồng trục mảnh I-PEX 82884-100B-02-D, và chọn规格 AWG 36, AWG 38, AWG 40 hoặc AWG 42 dựa trên ứng dụng thực tế, trong khi đảm bảo kích thước cơ học và tương thích với kết nối, chúng tôi chú trọng thêm việc kiểm soát阻抗 và tính toàn vẹn tín hiệu tốc độ cao, cung cấp giải pháp cung cấp cuộn đồng trục mảnh nhỏ gọn linh hoạt hơn cho công tác nghiên cứu phát triển và chọn lựa mua sắm.

Tôi là【7A điện tử网】Cung cấp dịch vụ tối ưu hóa cấu trúc và đánh giá tính nhất quán tín hiệu của sợi đồng trục siêu mỏng với tốc độ cao và các giải pháp sản phẩm theo nhu cầu. Thông tin chi tiết hơn, vui lòng liên hệ: Quản lý Trương18913228573（微信同号）。
