Trong lĩnh vực điện tử tiêu dùng, thiết bị y tế, điện tử xe cộ và công nghiệp kiểm soát, việc chọn lựa dây nối trong sản phẩm直接影响整机 năng suất và độ tin cậy. Với sự phát triển của thiết bị hướng tới mỏng nhẹ hơn, nhanh hơn và tích hợp cao hơn, việc lựa chọn giữa ba loại dây nối phổ biến là Coax, FPC và FFC trở nên quan trọng hơn. Bài viết này sẽ từ ba góc độ cấu trúc đặc điểm, sự khác biệt về hiệu suất và ứng dụng điển hình, phân tích toàn diện về dây đồng trục mảnh, dây FPC và dây FFC, giúp bạn nhanh chóng đưa ra quyết định lựa chọn đúng đắn trong dự án thực tế.
Một, điều gì là đường đồng trục siêu mỏng, đường FPC và đường FFC?
• Đường dẫn song song mỏng (Micro Coaxial Cable)
Cấu trúc đồng trục siêu mảnh tương tự như cáp đồng trục truyền thống nhưng kích thước nhỏ hơn, được cấu thành từ nội导体, lớp cách điện, lớp bọc bảo vệ và lớp vỏ ngoài. Với hiệu quả bọc bảo vệ và khả năng kháng nhiễu tốt, nó có thể thực hiện truyền tải nhanh và ổn định trong không gian hạn chế, là giải pháp lý tưởng cho các ứng dụng mật độ cao như mô-đun camera điện thoại thông minh, nội soi y tế, mô-đun hiển thị xe tải, v.v.

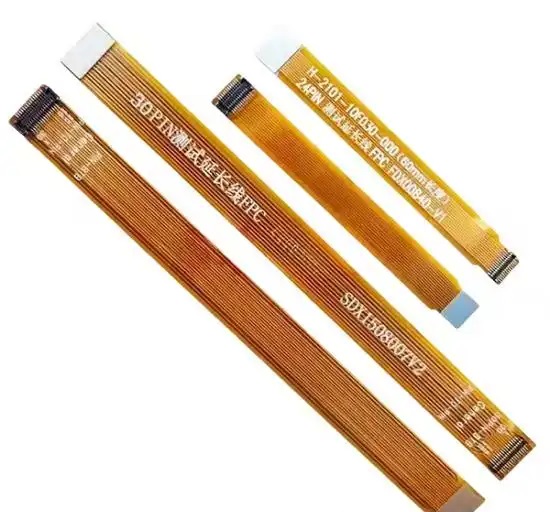

• FPC (Flexible Printed Circuit) mạch in печатный гибкий
FPC là mạch in柔性 được hình thành bằng cách mài mòn đường dẫn từ tôn đồng trên vật liệu柔性, có trọng lượng nhẹ, độ dẻo dai cao, có thể thiết kế hình dạng tự do theo cấu trúc cơ học. Nó còn có thể mang trực tiếp các thành phần điện tử, thường được sử dụng trong các đường dẫn bên trong điện thoại, phần xoay của máy tính xách tay, thiết bị đeo và các mô-đun xe tải cần thiết kế đường dẫn linh hoạt.

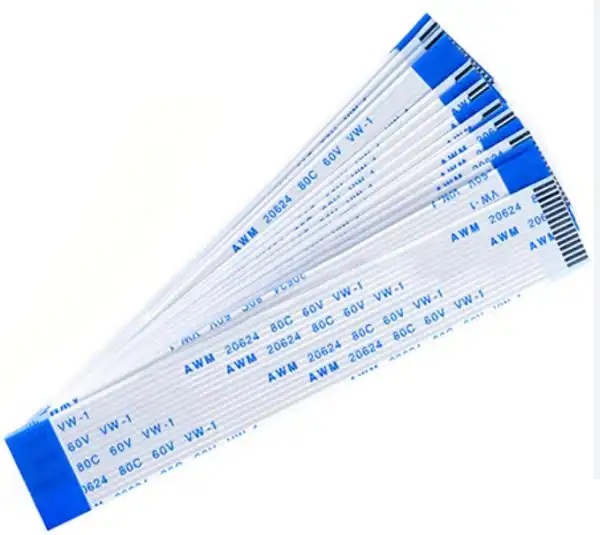

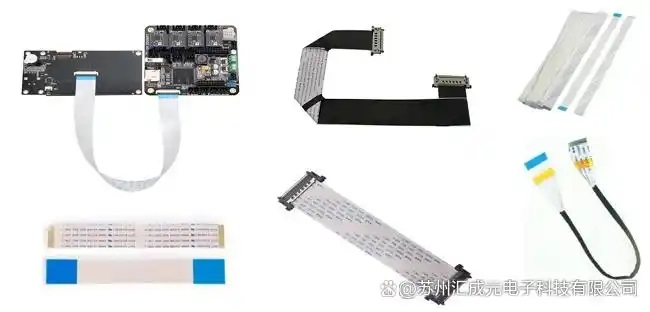

FFC (Flexible Flat Cable) cáp phẳng柔性
FFC là một loại cáp dẫn giá rẻ được cấu tạo từ nhiều dây dẫn phẳng song song và lớp cách điện. Cấu trúc đơn giản, dễ dàng lắp đặt, thường được sử dụng trong các nhiệm vụ kết nối cố định, yêu cầu tốc độ thấp như电视机, máy in, thiết bị gia dụng, v.v.
Hai、Chúng có những điểm khác biệt về hiệu suất và đặc điểm nào?
Rất mỏng cáp đồng trục (Micro Coax)
• Tốc độ cao mạnh mẽ, có thể đạt đến cấp Gbps
• Cấu trúc chặn tuyệt vời, ổn định chống nhiễu
Thích ứng được với đường dẫn phức tạp, có độ柔性 tốt
• Đặc biệt phù hợp với môi trường tốc độ cao, tần số cao và không gian chật hẹp
FPC đường
Mỏng nhẹ, linh hoạt, có thể gập lại nhiều lần
• Các thành phần điện tử tích hợp (điện trở, tụ điện, chip v.v.)
Dành cho tín hiệu chậm hoặc trung bình
• Là lựa chọn thông thường cho thiết bị điện tử tích hợp cao
FFC đường
• Cấu trúc đơn giản, chi phí thấp
Dây dẫn rõ ràng, dễ dàng gia công và lắp đặt
• Khả năng kháng nhiễu và hiệu suất nhanh chóng yếu
• Dành cho cấu trúc cố định, truyền tải chậm
Ba, trong các trường hợp ứng dụng khác nhau, làm thế nào để chọn?
Cao tần cao tốc, kháng nhiễu mạnh, không gian rất nhỏ
• Hình ảnh: mô-đun camera, nội soi, truyền hình bay drone
• Chọn: Cáp đồng trục siêu mảnh
Mỏng nhẹ, dẻo dai, gấp nhiều lần, truyền tải trung低速
• Kịch bản: Dây nối bo mạch điện thoại, thiết bị đeo, mô-đun xe cộ
• Chọn: FPC dây
3. Cấu trúc cố định, yêu cầu tốc độ thấp, nhạy cảm với chi phí
• Cảnh huống: Kết nối nội bộ của máy in, thiết bị điện gia dụng, thiết bị hiển thị
• Chọn: FFC dây
Chọn đúng loại dây dẫn nối trong bộ phận không chỉ nâng cao hiệu suất sản phẩm mà còn giảm đáng kể chi phí tổng thể BOM và rủi ro bảo trì.
• Khi nhu cầu cốt lõi của dự án là tốc độ cao và kháng nhiễu, cáp đồng trục mỏng không thể thay thế.
• Nếu pursuit mỏng nhẹ, linh hoạt và khả năng gập, FPC có ưu thế hơn.
Đối với các sản phẩm nhạy cảm về chi phí và có cấu trúc đơn giản, FFC là giải pháp kinh tế nhất.
Hiểu rõ sự khác biệt về cấu trúc và ranh giới ứng dụng của chúng sẽ giúp bạn hoàn thành công việc thiết kế sản phẩm một cách hiệu quả hơn, đảm bảo đạt được sự cân bằng tối ưu giữa hiệu suất, chi phí và độ tin cậy.
