Trong thời đại truyền tải tín hiệu cao tốc hiện nay,无论是 PC, máy tính xách tay, hệ thống màn hình xe, hay thiết bị y tế cao cấp, yêu cầu về truyền tải dữ liệu đều không ngừng tăng cao. Để cân bằng giữa mật độ lắp đặt cao và tính toàn vẹn tín hiệu cao tốc, cáp đồng trục siêu mỏng (Micro Coaxial Cable) đang dần trở thành giải pháp phổ biến. Đặc biệt trong các trường hợp như giao diện màn hình LCD, mô-đun camera đòi hỏi chất lượng tín hiệu cao, việc thực hiện khả năng kháng nhiễu xuất sắc trong cáp đường kính chỉ 0.3mm trở thành vấn đề quan trọng mà các kỹ sư thiết kế chú ý.
Bài viết này sẽ lấy HTK LVC-D20LPMSG+ kết nối làm ví dụ, dẫn dắt các bạn tìm hiểu sâu hơn về lý do tại sao cần sử dụng cấu trúc cách điện nhiều lớp cho dây dẫn đồng trục mỏng, cũng như ý nghĩa quan trọng của nó trong hệ thống truyền tải tốc độ cao.

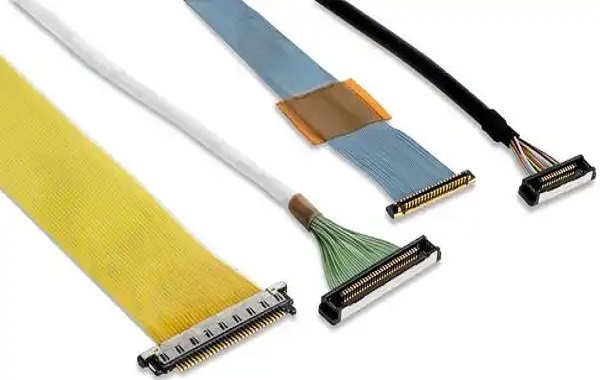

Một、Phân tích cấu trúc多层 che chắn của sợi đồng trục siêu mỏng

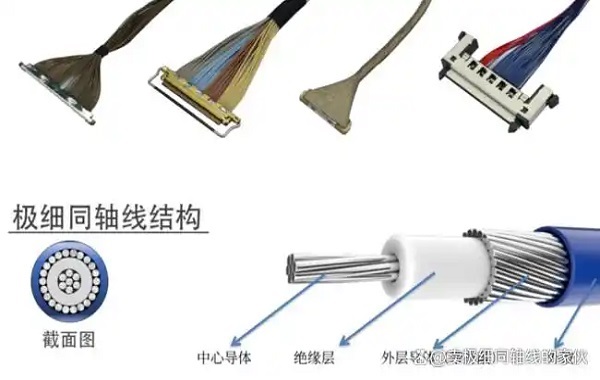

Cable coaxial chuẩn mỏng thường có cấu trúc bọc cách điện bốn lớp, mỗi lớp đều có vai trò và logic thiết kế độc đáo:
Lớp cách điện (Insulator): bao bọc导体 trong, cung cấp cách điện điện từ và cách ly tín hiệu, vật liệu thường dùng là FEP hoặc PFA.
2. 屏蔽层第一层——Cu foil（màng đồng): Định chắn nhiễu tần số cao (EMI) chính.
3. Lớp che chắn thứ hai - Lớp lưới đan (Braided Shield): Hiệu quả hơn đối với nhiễu tần số trung và thấp, đồng thời cung cấp cường độ cơ học và khả năng chịu gãy gập.
4. Vỏ ngoài (Jacket): Cung cấp khả năng耐磨 và bảo vệ vật lý tổng thể.
Loại cấu trúc đa lớp này không chỉ có thể thực hiện truyền dẫn tín hiệu với mật độ cao mà còn có thể duy trì tính toàn vẹn của tín hiệu, giúp cáp có khả năng kháng nhiễu tốt hơn trong các ứng dụng tốc độ cao.
Tại sao phải làm多层 bọc cách điện cho đường truyền đồng trục siêu mỏng?
Trong hệ thống truyền tải dữ liệu tốc độ cao, nhiễu điện từ (EMI) và nhiễu串扰 (Crosstalk) là hai mối đe dọa tín hiệu phổ biến nhất. Các đường cáp đồng trục mỏng rất dễ bị nhiễu từ các bộ phận xung quanh như bo mạch chủ, mô-đun nguồn điện, mạch điều khiển LCD, v.v. Nếu không có sự cách điện tốt, có thể gây ra các vấn đề sau:
Hình ảnh rung hoặc nhảy, hình ảnh không ổn định;
Tỷ lệ lỗi giao diện tốc độ cao tăng lên, truyền tải dữ liệu bị gián đoạn;
3. Chỉ số EMI vượt ngưỡng, toàn bộ thiết bị không thể vượt qua thử nghiệm công nhận.
Do đó, việc sử dụng thiết kế多层 bọc cách điện (như lớp tôn + dệt + đường dẫn phân tán), có thể hiệu quả giảm thiểu con đường耦合 gây干扰, nâng cao tính tương thích điện từ (EMC) của cáp, và rõ ràng cải thiện chất lượng tín hiệu và độ ổn định dữ liệu.

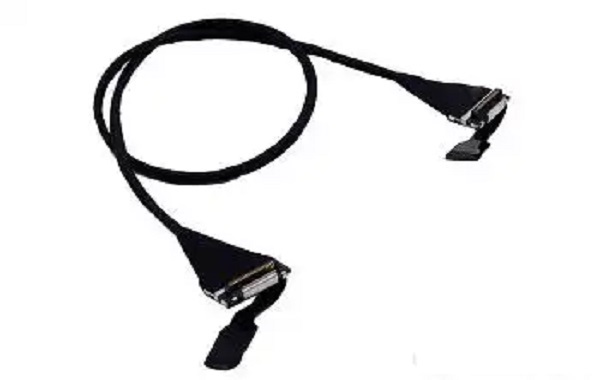

HTK LVC-D20LPMSG+ —— Giải pháp kết nối mật độ cao được thiết kế đặc biệt cho sợi cáp đồng trục mảnh

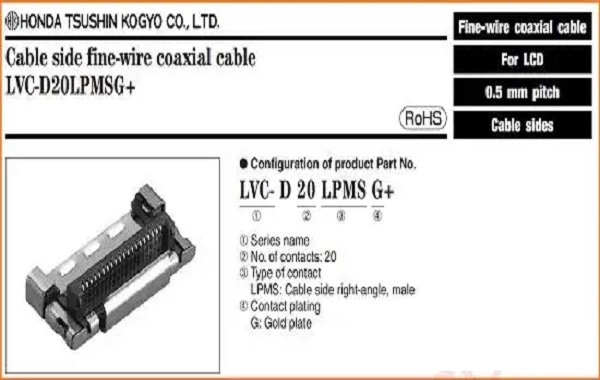

HTK LVC-D20LPMSG+ là một đầu nối siêu mỏng có hiệu suất cao được thiết kế đặc biệt cho cáp đồng trục mỏng, có các ưu điểm kỹ thuật như khoảng cách 0,5mm, cấu trúc剖面 thấp và công nghệ hàn nóng, được sử dụng rộng rãi trong giao diện LCD tốc độ cao, bo mạch chính của máy tính xách tay và thiết bị hình ảnh y tế.
Chủ yếu bao gồm các đặc tính sau:
Mỗi Pin hỗ trợ tính năng điện từ 50V AC / 0.3A.
Thiết kế cấu trúc thấp, tiết kiệm không gian mạch PCB;
3. Tối ưu hóa đường dẫn tín hiệu, giảm độ trễ và độ rung;
Dùng công nghệ hàn áp lực xung, tránh làm hỏng cực細 đường dẫn đồng trục do quá nóng.
Hợp với AWG#40 dây đồng trục mảnh có多层 bọc che, LVC-D20LPMSG+ có thể đạt được khả năng truyền tải ổn định lên đến hàng Gbps, nâng cao hiệu suất EMC và độ đồng bộ của tín hiệu hệ thống một cách lớn, trở thành giải pháp kết nối lý tưởng cho các thiết bị hiển thị cao cấp và xe cộ.
Trong thời đại tín hiệu tốc độ cao, bộ dây đồng trục siêu mỏng + cấu trúc che chắn nhiều lớp + đầu nối chuyên nghiệp đã trở thành tổ hợp then chốt để đảm bảo tính toàn vẹn của tín hiệu và sự ổn định của hệ thống. HTK LVC-D20LPMSG+ với hiệu suất điện tử xuất sắc và thiết kế gọn gàng, đã được广泛应用 trong các lĩnh vực như màn hình LCD cao cấp, thiết bị y tế, hệ thống màn hình xe cộ, cung cấp giải pháp kết nối tốc độ cao tin cậy hơn cho thiết bị.
