Với sự phát triển nhanh chóng của các thiết bị truyền tải tốc độ cao và nhỏ gọn, Micro Coaxial Cable (dây đồng trục siêu mỏng) nhờ vào khả năng hoàn chỉnh tín hiệu và cấu trúc柔性, đã trở thành giải pháp lựa chọn hàng đầu cho kết nối bên trong các thiết bị như laptop, camera ô tô, nội soi y tế, drone và nhiều thiết bị khác.
Bài viết này sẽ giới thiệu toàn diện về đặc điểm cấu tạo và lĩnh vực ứng dụng của dây đồng trục siêu mảnh, đồng thời tập trung phân tích một loại đầu nối mật độ cao được广泛应用 trong thiết bị điện tử cao cấp - I-PEX 20454-220T, để cung cấp sự tham khảo cho việc thiết kế và chọn lựa.
Jiǔ shì jí xì tóng shūn xiàn (Micro Coaxial Cable) là gì?
Ji xì tóng zhóu xīn là một loài tín hiệu truyền tải dây có đường kính rất nhỏ, có cấu trúc đồng trục. Nó thường được cấu tạo từ nội导体, lớp cách điện, lớp bọc kim loại và lớp vỏ bảo vệ, có đặc điểm như tính năng高频优异, khả năng kháng nhiễu mạnh, khả năng gấp cong xuất sắc. Quy cách thông dụng của đường kính dây nằm trong khoảng từ 0.3mm đến 1.2mm, được sử dụng rộng rãi trong các ứng dụng như mô-đun camera cao phân giải, máy tính bảng, máy tính xách tay, thiết bị y tế, v.v. Cấu trúc thiết kế gọn gàng của nó không chỉ có thể thực hiện truyền tải tín hiệu tốc độ cao trong không gian hạn chế mà còn có thể ức chế hiệu ứng nhiễu điện từ (EMI), duy trì tính toàn vẹn và giảm thiểu tổn thất của tín hiệu.
二、Cấu trúc điển hình của束 đồng trục siêu mảnh

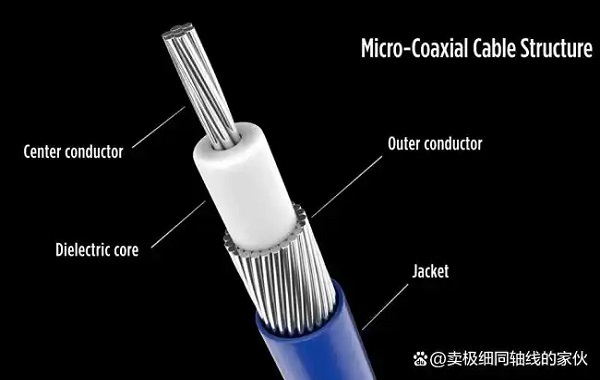

Thông thường, Micro Coax cable thường bao gồm bốn lớp:
1. Lõi dẫn: đồng hoặc đồng mạ kẽm, dùng để truyền tải tín hiệu tốc độ cao.
Lớp cách điện: Sử dụng vật liệu có hằng số dielektrik thấp, như FEP hoặc PFA, để giảm trễ và tổn thất tín hiệu.
Vỏ cách điện kim loại: cấu trúc bọc kép bằng bìa nhôm và lưới dệt, tăng cường khả năng kháng xung đột.
4. Vỏ ngoài: TPU hoặc vật liệu柔性 khác, đảm bảo cường độ cơ học và khả năng uốn dẻo.
Loại cấu trúc đa lớp này có thể cung cấp kiểm soát trở kháng ổn định trong việc truyền tải tín hiệu với tốc độ cao, đồng thời兼顾 khả năng uốn dẻo và hiệu quả kháng nhiễu, là lựa chọn lý tưởng cho việc kết nối bên trong thiết bị điện tử cao cấp.

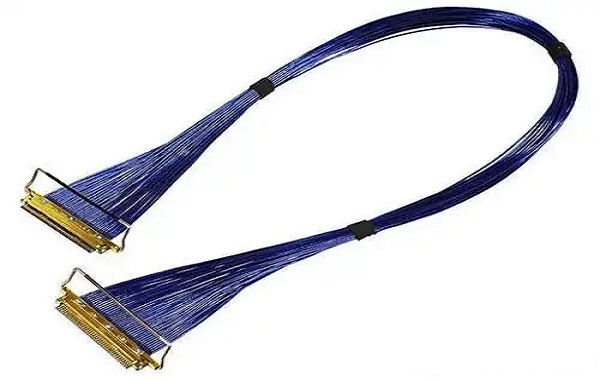

Ba, I-PEX 20454-220T kết nối và ứng dụng

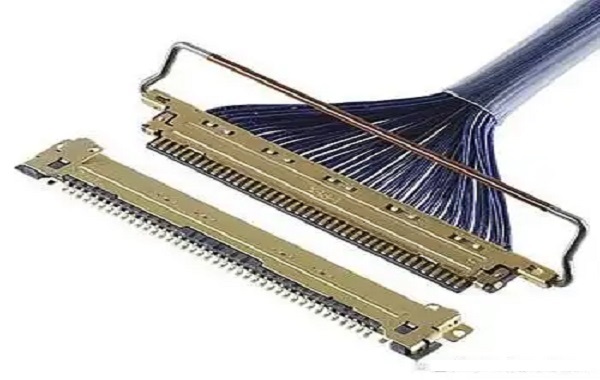

I-PEX 20454-220T là một đầu nối cao độ với thiết kế đặc biệt cho cáp Micro Coaxial, hỗ trợ truyền tín hiệu chênh lệch tốc độ cao, được sử dụng rộng rãi trong màn hình máy tính xách tay, camera xe hơi, nội soi y tế và các thiết bị khác.
Cơ sở tham số
1. Số PIN: 20 chữ số
2. Khoảng cách (Pitch): 0.4mm
Dây điện áp dụng: Ø0.3mm / Ø0.4mm Micro Coax
4. Điện áp định mức: 0.3A
5. Tải điện áp: 200V AC
6. Nhiệt độ làm việc: -40℃ ~ +85℃
Áp dụng trường hợp:
Dây màn hình laptop: Đảm bảo truyền tải ổn định tín hiệu video với độ phân giải và tần số làm mới cao.
Camera xe: Thực hiện kết nối ổn định và chống nhiễu cho truyền tải tín hiệu tốc độ cao trong không gian nhỏ trong hệ thống ADAS và quan sát xung quanh.
Cây nội soi y tế: cung cấp giải pháp dây dẫn siêu mỏng, co dẻo, truyền tải nhanh chóng.
I-PEX 20454-220T nhờ có损耗 thấp, độ tin cậy cao và cấu trúc gọn nhẹ, trở thành giải pháp kết nối hàng đầu cho Micro Coax cable trong các thiết bị cao cấp.
Với sự phát triển của công nghệ truyền thông 5G, lái xe thông minh và ảnh độ phân giải cao, ứng dụng của Micro Coaxial Cable trong các thiết bị nhỏ gọn và nhanh chóng sẽ tiếp tục tăng trưởng. Các dây cáp cao cấp và đầu nối tương ứng là chìa khóa để đảm bảo tính toàn vẹn và ổn định của信号 truyền tải tốc độ cao. I-PEX 20454-220T với thiết kế gọn gàng, tính năng điện tử xuất sắc và cấu trúc cơ học tin cậy, cung cấp giải pháp kết nối tốc độ cao lý tưởng cho các thiết bị điện tử cao cấp.
