Với sự phát triển không ngừng của thiết bị điện tử hướng đến truyền tải nhanh, mỏng nhẹ và nhỏ gọn, micro coaxial cable (tập hợp cáp đồng trục siêu mỏng) nhờ vào khả năng truyền tải tín hiệu xuất sắc và cấu trúc柔性, đang dần trở thành giải pháp kết nối nội bộ chính trong các thiết bị hình ảnh y tế, máy ảnh công nghiệp, hệ thống hình ảnh xe, camera高清 và các thiết bị cao cấp khác. Trong quá trình này, vật liệu bọc cách điện và việc chọn lựa đầu nối trở thành yếu tố then chốt ảnh hưởng đến hiệu suất của cáp.
Bài viết này sẽ từ三个方面 giới thiệu về loại vật liệu bọc cách điện, cấu trúc bọc cách điện tiêu biểu và ứng dụng của các đầu nối cao cấp, đồng thời nhấn mạnh một đầu nối được sử dụng rộng rãi trong các bộ cáp đồng trục mỏng - KEL USL20-40S.

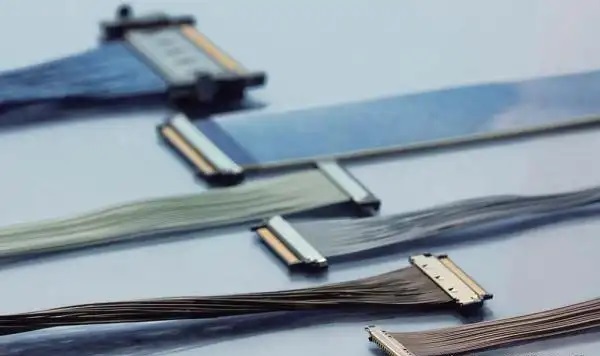

Một、Loại vật liệu bọc che cho sợi đồng trục siêu mảnh
Trong micro coaxial cable (cáp đồng trục siêu mỏng), thiết kế của lớp bọc cách điện trực tiếp quyết định khả năng kháng nhiễu và độ tinh khiết của tín hiệu của cáp. Cấu trúc bọc cách điện hợp lý không chỉ có thể giảm thiểu nhiễu EMI mà còn duy trì thấp损耗 và hình dạng sóng ổn định trong truyền tải tín hiệu tốc độ cao.
Chất liệu che chắn phổ biến bao gồm các loại sau:
Chuỗi lưới đồng mạ kẽm
Thường gặp nhất là loại che chắn, độ dẻo dai tốt, hiệu quả che chắn vượt trội, phù hợp với nhiều trường hợp truyền tải tín hiệu tần số cao.
Lưới đan từ đồng trần
Tính dẫn điện tốt hơn, được sử dụng rộng rãi trong các trường hợp yêu cầu độ tinh khiết của tín hiệu rất cao, như thiết bị chụp ảnh y học và máy ảnh công nghiệp cao cấp.
3. Cấu trúc bọc foil + dệt kép để chặn sóng
Bông đồng chịu trách nhiệm phản xạ nhiễu tần số cao, lưới đan được sử dụng để kháng lại nhiễu tần số thấp, lớp bảo vệ kép có thể làm tăng đáng kể khả năng kháng nhiễu, phù hợp với môi trường điện từ phức tạp.
Bộ phim聚酯PET bị kim loại hóa
Cung cấp ưu thế siêu mỏng, siêu nhẹ, phù hợp với các thiết bị siêu micro có không gian hạn chế và cấu trúc chặt chẽ.
Người thiết kế có thể kết hợp linh hoạt giữa cách dính lớp và cách屏蔽 để đạt được sự cân bằng tối ưu giữa hiệu suất và kích thước cho các yêu cầu ứng dụng khác nhau.
二、Cấu trúc bọc cách điện tiêu chuẩn của sợi cáp đồng trục siêu mỏng

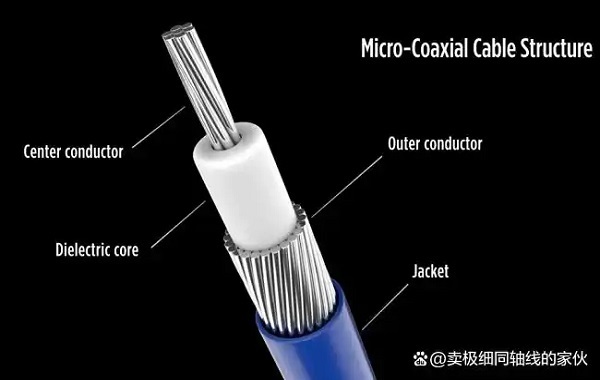

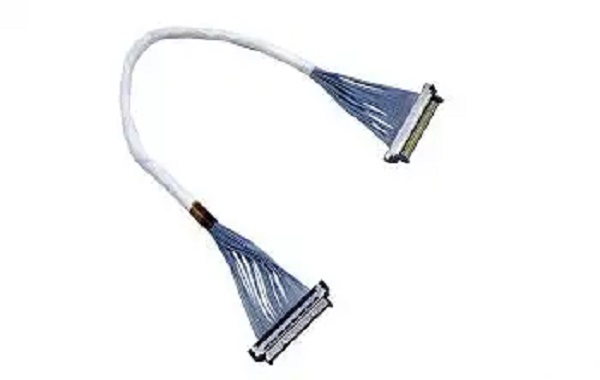

Một sợi cáp micro coaxial cao cấp thường được cấu thành từ các phần sau:
①导体内部：Chịu trách nhiệm truyền tín hiệu là dây đồng tinh khiết.
Lớp cách điện: Làm nhiệm vụ cách ly tín hiệu và bảo vệ điện môi.
屏蔽层：hiệu quả kháng lại sự干扰 điện từ bên ngoài, đảm bảo tính toàn vẹn của信号
④ Vỏ bảo vệ ngoài: Bảo vệ cấu trúc nội bộ, nâng cao độ cứng và độ bền cơ học.
Trong đó, lớp屏蔽 có thể sử dụng các kỹ thuật khác nhau như bện sợi đồng, nhôm foil, và màng hóa kim loại. Mức độ che phủ lớp屏蔽 cao hơn và sự liên tục của lớp dẫn điện tốt hơn sẽ làm tăng khả năng kháng nhiễu. Đối với ứng dụng của các tín hiệu số cao tốc, cấu trúc bện dày hoặc双层 lớp屏蔽 rất quan trọng, có thể giảm đáng kể sự nhiễu chéo và giảm thiểu độ suy giảm tín hiệu.
Ba, Giới thiệu về KEL USL20-40S connector
Trong quá trình组装 và truyền dẫn tín hiệu của dải cáp đồng trục mỏng, việc chọn loại kết nối cũng rất quan trọng.

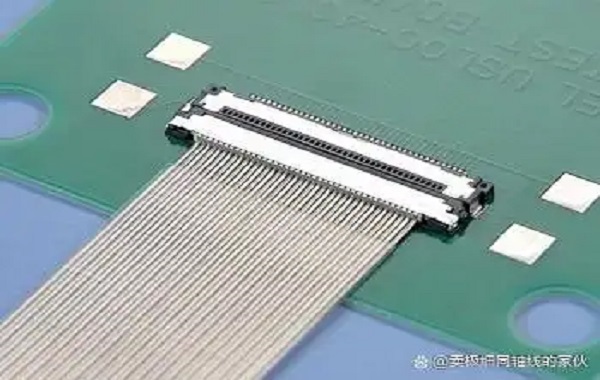

KEL USL20-40S là một đầu nối cao cấp dành riêng cho cáp micro coaxial, có các đặc điểm nổi bật sau:
1. Hỗ trợ nhiều规格: cung cấp nhiều loại chân cắm từ 20pin đến 40pin, thỏa mãn nhu cầu giao diện của nhiều thiết bị khác nhau;
Thiết kế cấu trúc nhỏ gọn: Hoàn hảo phù hợp với cáp đồng trục mỏng, thực hiện vi mạch dày đặc.
3. Mekhân chế khóa cố định cao độ: Ngăn chặn kết nối bị loãng hoặc rơi ra;
4. Hiệu suất接地 và bảo vệ từ xa xuất sắc: Đảm bảo truyền tải tín hiệu ổn định và tin cậy, nâng cao mức độ bảo vệ EMI.
Dựa vào khả năng kháng nhiễu xuất sắc và thiết kế gọn nhẹ, KEL USL20-40S được sử dụng rộng rãi trong các lĩnh vực như máy ảnh công nghiệp, thiết bị chẩn đoán y tế, mô-đun hình ảnh ô tô và hệ thống摄 hình cao độ phân giải, là một trong những giải pháp kết nối tốc độ cao lý tưởng cho thiết bị cao cấp hiện nay.
Với sự gia tăng nhu cầu nhỏ gọn hóa thiết bị và truyền tải tín hiệu với tốc độ cao, nhu cầu về micro coaxial cable (cable đồng trục nhỏ) liên tục tăng. Việc chọn lựa vật liệu bọc cách điện và đầu nối có độ tin cậy cao không chỉ giúp giảm thiểu sự干扰 của tín hiệu mà còn cải thiện đáng kể hiệu suất và độ ổn định của hệ thống truyền tải. KEL USL20-40S với thiết kế gọn gàng, hiệu suất接地 vượt trội và khả năng bọc cách điện xuất sắc, trở thành giải pháp kết nối được ưa thích trong các thiết bị điện tử cao cấp.
