Thiết kế lớp che chắn mạng băng tần đồng trục siêu mỏng: nền tảng của truyền tải tín hiệu tốc độ cao ổn định

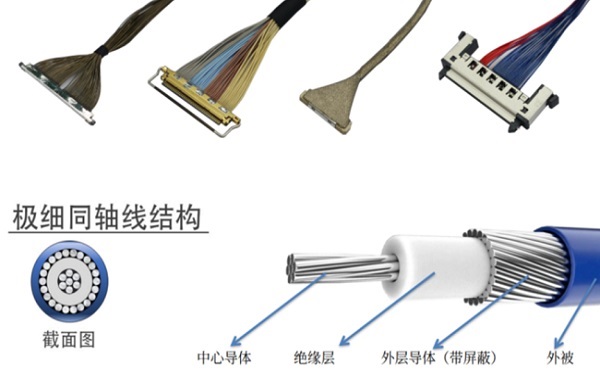

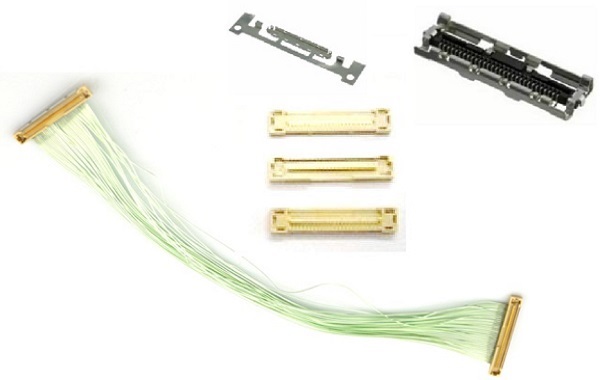

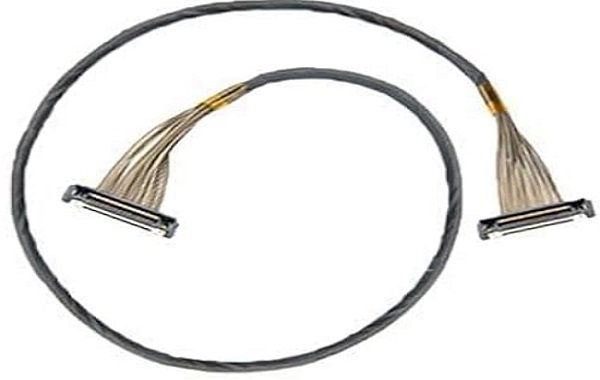

Với sự phát triển của thiết bị điện tử hướng tới tốc độ cao, mỏng nhẹ và đa năng, cáp đồng trục siêu mỏng (micro coaxial cable harness) được sử dụng rộng rãi trong các lĩnh vực như mô-đun camera điện thoại thông minh, hệ thống hình ảnh xe, mô-đun hiển thị AR/VR. Loại cáp này đảm nhiệm nhiệm vụ truyền tải tín hiệu tốc độ cao Gbps, đòi hỏi cao về khả năng tương thích điện từ (EMC), độ toàn vẹn tín hiệu (SI) và柔性 cơ học. Một trong những yếu tố thiết yếu hỗ trợ các tính năng này chính là lớp mạng cách điện.




Một、Lưới bảo vệ đầu tiên cho EMI/EMC
Chức năng chính của việc bọc lớp mạng là để giảm thiểu sự xung đột điện từ (EMI). Trong quá trình truyền tải tín hiệu với tốc độ cao, nếu không có sự bọc mạng hiệu quả, tín hiệu rất dễ bị kết hợp với trường điện từ bên ngoài, dẫn đến tỷ lệ lỗi tăng lên; đồng thời sự phát xạ điện từ của tín hiệu本身 cũng có thể gây nhiễu cho các thiết bị điện tử xung quanh. Lớp bọc tương đương với một lưới Faraday, có thể giảm thiểu đáng kể sự nhiễu phát xạ và truyền dẫn, từ đó đảm bảo toàn bộ thiết bị thông qua chứng nhận EMC, đáp ứng các yêu cầu về tiêu chuẩn khả năng tương thích điện từ.




二、Toàn bộ đường回流 và đảm bảo tính toàn vẹn tín hiệu
Trong các hệ thống tín hiệu chênh lệch cao tốc (như MIPI D-PHY, HDMI, LVDS v.v.), lớp cách điện thường được sử dụng làm mặt đất tham chiếu (Ground Reference Plane), cung cấp đường回流 liên tục cho tín hiệu. Nếu đường回流 không liên tục, điện trở sẽ rẽ tránh, gây ra sự không phù hợp về điện trở, từ đó gây ra phản xạ (Return Loss tăng) và đóng lại hình ảnh mắt. Sự có mặt của lớp cách điện giúp ổn định điện trở truyền tải, đảm bảo tính toàn vẹn của tín hiệu (SI), từ đó nâng cao chất lượng truyền tải và khả năng kháng nhiễu của hệ thống.

Ba, giam thiểu xung đột, nâng cao tỷ lệ tín hiệu so với噪音
Trong những cuộn dây đồng trục mỏng với mật độ cáp dày, các tín hiệu phân biệt dễ dàng xuất hiện hiện tượng nhiễu gần đầu (NEXT) và nhiễu xa đầu (FEXT). Lớp màn che đóng vai trò cách ly vật lý, có thể giảm đáng kể hệ số nhiễu, tăng cường độ tín hiệu so với nhiễu (SNR), duy trì tính ổn định của liên kết tín hiệu. Điều này đặc biệt quan trọng đối với các hệ thống truyền tải hình ảnh, kiểm soát cảm ứng và các hệ thống nhiều tín hiệu song song, có thể ngăn chặn hiệu quả hiện tượng nhiễu giữa các tín hiệu dẫn đến suy giảm hiệu suất.

Tứ, sự cân bằng giữa độ柔 dẻo và hiệu quả che chắn

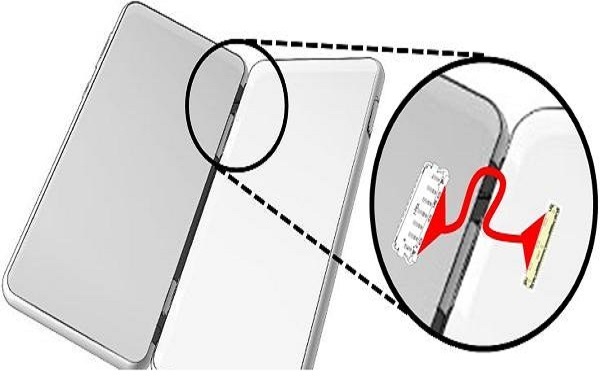

Các cấu trúc che chắn phổ biến bao gồm che chắn bằng tôn đồng và che chắn bằng dệt. Che chắn bằng tôn đồng có tỷ lệ che phủ cao, hiệu suất che chắn tốt, nhưng độ柔性 kém, dễ dàng bị mỏi và gãy khi uốn gấp động; trong khi che chắn bằng dệt mặc dù tỷ lệ che phủ略 thấp hơn, lại có độ柔性 cơ học và độ bền uốn gấp xuất sắc, phù hợp với các ứng dụng thường xuyên di chuyển như màn hình gập, mô-đun camera. Do đó, trong giai đoạn thiết kế, cần phải cân nhắc giữa hiệu suất che chắn (Shielding Effectiveness) và độ tin cậy柔性, để đảm bảo hiệu suất tổng thể của sản phẩm trong quá trình sử dụng thực tế.

五、Hiệu suất cao và kiểm soát điện cản

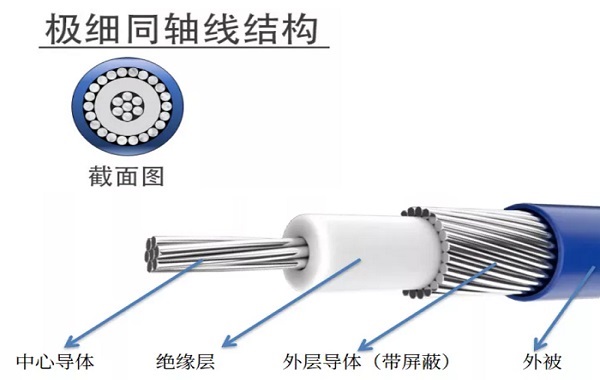

Tập hợp đồng trục mỏng làm việc ở dải tần số GHz, yêu cầu tính nhất quán về điện trở. Tỷ lệ hình học giữa lớp bao bọc và dẫn体内导体 trực tiếp quyết định điện trở đặc trưng (thường là 50Ω hoặc 100Ω phân biệt). Thiết kế cấu trúc bao bọc hợp lý có thể giảm thiểu tổn thất chèn (Insertion Loss) và tổn thất phản hồi (Return Loss), cải thiện độ sử dụng băng thông liên kết và độ mở của hình ảnh mắt, đảm bảo truyền tín hiệu nhanh chóng và tin cậy.



Màng che mạng không chỉ là lớp bảo vệ vật lý cho các sợi cáp đồng trục mỏng, mà còn là yếu tố then chốt để chúng hoạt động ổn định trong môi trường điện từ phức tạp và tốc độ cao. Nó phát huy vai trò không thể thay thế trong việc bảo vệ EMI/EMC, duy trì tính toàn vẹn của信号, giảm nhiễu串扰, thiết kế柔性 và kiểm soát điện trở. Có thể nói, hiệu suất của màng che mạng trực tiếp quyết định khả năng thỏa mãn các yêu cầu nghiêm ngặt về truyền tải tốc độ cao và độ tin cậy của thiết bị điện tử hiện đại.
