I-PEX 82978-100B-01-D 12P tốc độ cao truyền dẫn tín hiệu đồng trục mảnh thay thế

Giải pháp cuộn cáp đồng trục siêu mỏng cho thiết bị nhanh, nhỏ gọn

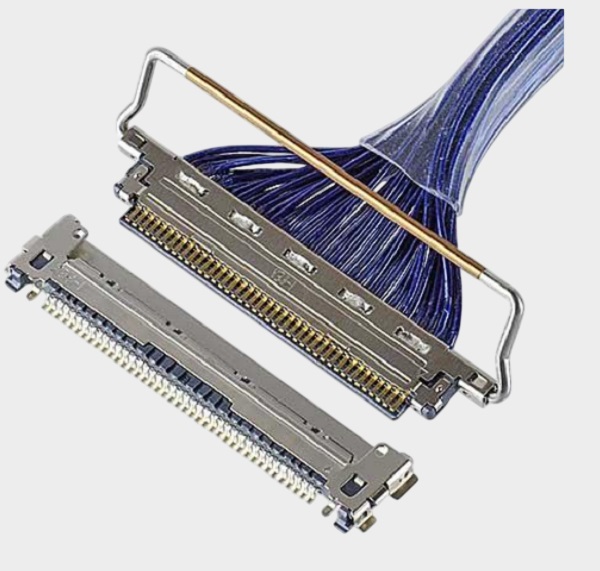

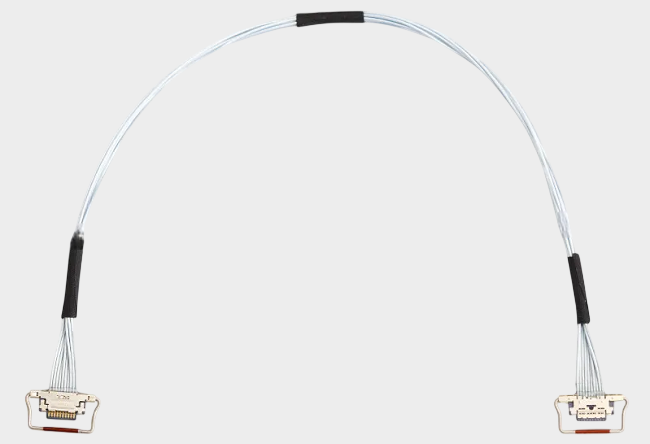

Trong các sản phẩm điện tử cao密度 như máy tính xách tay, thiết bị hiển thị cao độ, máy ảnh công nghiệp, thiết bị thị giác AI và các sản phẩm điện tử khác, dây cáp không chỉ đảm nhiệm nhiệm vụ kết nối tín hiệu mà còn直接影响 toàn bộ bố trí không gian, tính toàn vẹn tín hiệu và độ tin cậy trong quá trình lắp ráp. Dự án này nhằm thiết kế thay thế tương thích cho dây cáp đồng trục siêu mỏng I-PEX 82978-100B-01-D, mẫu này thuộc series CABLINE®-CA đánh giá dây cáp, kích thước 12PIN, 40AWG Micro-Coaxial, chiều dài 200mm, cách kết nối 1-1; đầu dây sử dụng kết nối I-PEX 20634-112T-02, kết nối 12PIN, khoảng cách 0.4mm. Dựa trên tài liệu sản phẩm đã đọc, series CABLINE-CA sử dụng khoảng cách siêu mỏng 0.4mm, kết nối ngang và cấu trúc khóa cơ học, và có thiết kế bọc cách điện và nối đất nhiều điểm, hướng đến ứng dụng kết nối tín hiệu trong nhà cao tốc, cao độ. Đối với kỹ sư, cấu trúc này có thể thực hiện kết nối tín hiệu đa kênh cao tốc trong không gian PCB và toàn bộ sản phẩm hạn chế; đối với nhân viên mua sắm, có thể xây dựng tiêu chuẩn thay thế rõ ràng dựa trên mã số, số PIN, Pitch, AWG, chiều dài dây, kết nối đầu và cấu trúc kết nối 1-1, giảm thiểu rủi ro trong việc chọn lựa do bỏ sót thông số.

Tại sao cuộn cáp đồng trục siêu mỏng có khả năng chịu gấp gập rất mạnh?

Bởi vì đường kính sợi rất nhỏ của cáp đồng trục có thể thích ứng với môi trường đường dẫn và gấp khúc phức tạp bên trong thiết bị điện tử, điều này có liên quan chặt chẽ đến "đường kính sợi rất nhỏ + cấu trúc đồng trục + hệ thống vật liệu柔性". Dưới đây là ví dụ về cáp đồng trục 40AWG rất nhỏ được sử dụng trong phương án này, kích thước tổng thể của nó rất nhỏ, so với cáp truyền thống có đường kính lớn hơn, nó cần ít không gian hơn để uốn cong trong điều kiện bán kính uốn cong tương tự; đồng thời, cấu trúc đồng trục sắp xếp đồng tâm các cấu trúc chức năng như导体, lớp cách điện, lớp bọc cách điện, giúp cáp duy trì mối quan hệ cấu trúc và đường truyền tín hiệu ổn định trong quá trình uốn cong. Đối với công việc thiết kế kỹ thuật, yếu tố thực sự quyết định hiệu suất chịu uốn không chỉ là "cáp có mỏng đến mức nào", mà còn bao gồm vật liệu dẫn điện và cấu trúc quấn, độ柔性 của vật liệu cách điện, cấu trúc bọc cách điện, đường kính ngoài của cáp, bán kính uốn cong và công nghệ成型 cuối cùng, vì vậy trong quá trình uốn cong động lực học lặp lại trong thực tế thiết bị, nên sử dụng thông số kỹ thuật cụ thể của vật liệu sợi và dữ liệu thử nghiệm độ tin cậy làm cơ sở cuối cùng để đánh giá.也正是由于 cáp đồng trục rất nhỏ có thể cân bằng giữa việc nhỏ gọn,柔性 đường dẫn và truyền tải tín hiệu tốc độ cao, vì vậy nó rất phù hợp với thiết bị điện tử có không gian hẹp, đường dẫn phức tạp và yêu cầu độ toàn vẹn tín hiệu cao.

Ba, chọn lựa và tương thích với các phương án thay thế tham khảo và đề xuất

Đối với các kỹ sư và nhân viên mua hàng cần thay thế I-PEX 82978-100B-01-D, khuyến nghị không nên chỉ sử dụng “12PIN dây đồng trục mảnh” làm điều kiện thay thế mà nên tập trung đối chiếu các thông số quan trọng như 12PIN, 0.4mm Pitch, 40AWG Micro-Coaxial, 200mm chiều dài dây, cấu trúc kết nối两端 1-1 và đầu nối dây材 20634-112T-02. Thêm nữa, hãy xác nhận thêm hình dạng của đầu nối, hướng ghép, cấu trúc khóa, định nghĩa Pin, thứ tự dây, điện trở, cấu trúc cách điện và hiệu suất tín hiệu tốc độ cao của thiết bị thực tế. Theo tài liệu CABLINE-CA đã đọc, giải pháp Micro-Coaxial này hỗ trợ các quy cách AWG36, 38, 40, 42, 44 và bao gồm các cấu hình khác nhau như 10, 12, 20, 30, 40, 50, 60PIN. Do đó, trong quá trình thay thế nội địa hoặc lựa chọn lại, hãy kiểm tra từng bước theo thứ tự “tính tương thích của đầu nối — quy cách dây — chiều dài — chỉ định Pin — hiệu suất điện từ — độ tin cậy cơ học”, không chỉ so sánh về ngoại hình và kích thước. Công ty chúng tôi có thể cung cấp: gói dây thay thế tương thích I-PEX 82978-100B-01-D, có thể khớp nối quy cách dây đồng trục mảnh theo nhu cầu ứng dụng thực tế của khách hàng, xử lý dây và sản xuất dây束, cung cấp giải pháp thay thế phù hợp cho việc xác minh kỹ thuật,样品 và mua số lượng lớn; mức độ tương thích và mã số vật liệu thay thế cuối cùng thì đề xuất xác nhận cuối cùng bằng vật thể, bản vẽ kỹ thuật và kết quả kiểm tra样品.

Tóm tắt: Từ "mã số thay thế" đến giải pháp toàn diện cho dây cáp

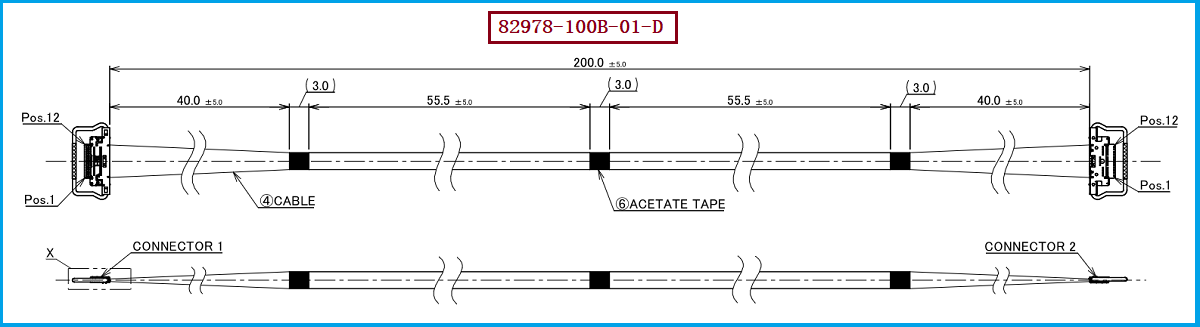

Tổng quan lại, đặc điểm cơ bản của I-PEX 82978-100B-01-D có thể tóm tắt lại là 12PIN, 40AWG, 200mm, cấu trúc 1-1, Micro-Coaxial sợi đồng trục siêu mảnh, đầu dây sử dụng cấu hình kết nối 20634-112T-02, 12PIN, khoảng cách 0.4mm. Đối với kỹ sư, khi chọn sản phẩm này cần chú ý đồng thời đến tính toàn vẹn của tín hiệu cao tốc, độ柔性 của dây束, không gian gấp, sự khớp nối của kết nối và độ tin cậy; đối với nhân viên mua sắm,则需要 quan tâm hơn đến mối quan hệ giữa mã số và规格 của nguyên mẫu, tính nhất quán của việc thay thế, khả năng cung cấp và độ ổn định trong sản xuất hàng loạt. Dây束 đồng trục siêu mảnh không chỉ là việc thay thế "sợi dây mảnh", mà còn liên quan đến hệ thống sản phẩm bao gồm dây, kết nối, công nghệ kết nối, cấu trúc che chắn, thứ tự dây và hiệu suất tín hiệu tổng thể, công ty chúng tôi có khả năng sản xuất và chế tạo dây束 đồng trục siêu mảnh, có thể cung cấp giải pháp dây束 thay thế tương thích cho 82978-100B-01-D, giúp khách hàng đáp ứng được yêu cầu về không gian sản phẩm và truyền tải tốc độ cao, đồng thời mở rộng khả năng sản xuất trong nước, tối ưu hóa chuỗi cung ứng và lựa chọn mua sắm hàng loạt.

Tôi là【7A điện tử网】，cung cấp giải pháp thay thế thành thạo và hỗ trợ kỹ thuật, sản phẩm cho khách hàng chuyên nghiệp về các sợi cáp đồng trục siêu mảnh và đầu nối, nếu có nhu cầu xin liên hệ: Quản lý Lý18013280527（微信同号）。
