I-PEX 82979-100B-01-D 12P tốc độ truyền tín hiệu cao cáp đồng trục mảnh thay thế

Một、12P、40AWG và kết nối siêu mỏng: Giải pháp sợi đồng trục siêu mỏng cho kỹ sư và mua sắm

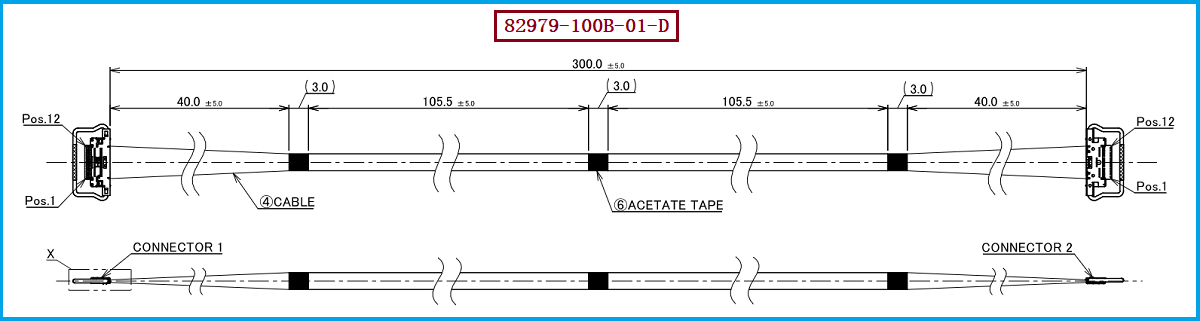

Trong các thiết bị như máy tính xách tay, máy ảnh công nghiệp, thiết bị thị giác AI, thiết bị hiển thị cao độ và các sản phẩm điện tử cao mật độ khác, việc truyền tín hiệu tốc độ cao không chỉ đòi hỏi dây cáp phải có độ hoàn chỉnh tín hiệu tốt mà còn cần cân nhắc đến kích thước cổng kết nối, không gian dây dẫn, bọc EMI và độ tin cậy trong quá trình lắp ráp. I-PEX CABLINE®-CA thuộc series cổng kết nối đồng trục siêu mỏng với khoảng cách 0.4mm, loại ch插 ngang, theo thông tin từ nhà sản xuất, hỗ trợ 10, 12, 20, 30, 40, 50, 60 Pin, và có thể tương thích với các tiêu chuẩn cáp Micro-Coaxial như AWG36, 38, 40, 42, 44; trong đó, trong danh sách các mẫu được I-PEX khuyến nghị có dòng 82979-100B-01-D: 12Pin, Micro-Coaxial, 40AWG, L=300mm, 1-1 Pin Assignment, đi kèm với mẫu hộpPlug 12Pin là 20634-112T-02. Đối với các kỹ sư và nhân viên mua hàng cần tiến hành quốc tế hóa, tối ưu hóa chuỗi cung ứng, nhập nguồn cung cấp thứ hai hoặc cải thiện chi phí, công ty chúng tôi có thể cung cấp giải pháp thay thế cho dây cáp I-PEX 82979-100B-01-D, có thể thiết kế và sản xuất dây cáp với các yêu cầu 12P, 40AWG, 300mm, 1-1 Pin Assignment và các yêu cầu của cổng kết nối tương ứng, và xác nhận thêm về độ dài dây, Pin Assignment, hướng ra cáp, cách cuộn gọn và yêu cầu về tính chất điện từ thực tế của dự án. Cần lưu ý đặc biệt rằng, thông tin AWG của cổng kết nối bạn cung cấp có viết "36AWG, 8AWG, 40AWG, 42AWG, 44AWG", nhưng thông tin CABLINE®-CA của I-PEX chỉ liệt kê các tiêu chuẩn Micro-Coaxial là AWG36, AWG38, AWG40, AWG42, AWG44, trong đó không có AWG8, vì vậy bài viết này hiểu theo thông tin từ nhà sản xuất là AWG38; khi chọn loại chính thức, đề xuất sử dụng tài liệu规格 của cổng kết nối thực tế và BOM của dự án.

Tại sao các束 đồng trục mỏng cần được che chắn? Cách chọn phương pháp che chắn phổ biến như thế nào?

Một trong những ưu điểm nổi bật của sợi cáp đồng trục siêu mỏng là giảm nguy cơ bị干扰 EMI từ bên ngoài thông qua cấu trúc che chắn, đồng thời giảm sự phát xạ của tín hiệu tốc độ cao đến các mạch xung quanh. Theo tài liệu của I-PEX, Micro-Coaxial Cable thường được cấu tạo từ các thành phần như导体 trung tâm, vật liệu cách điện, lớp che chắn kim loại xung quanh và vỏ bảo vệ bên ngoài, trong đó cấu trúc kim loại bên ngoài chịu trách nhiệm về接地回流 và che chắn. Từ quan điểm của thực tế kỹ thuật, phương pháp che chắn phổ biến trong các sợi cáp tốc độ cao siêu mỏng bao gồm che chắn kim loại dệt, che chắn kim loại mỏng và che chắn kết hợp kim loại mỏng + dệt: che chắn dệt có tính柔性 cơ học tốt và khả năng chịu gấp gãy, phù hợp với các trường hợp cần gấp gãy hoặc bố trí động; che chắn kim loại mỏng có thể cung cấp che chắn liên tục, phù hợp với các ứng dụng có yêu cầu kiểm soát EMI tần số cao; che chắn kết hợp kim loại mỏng + dệt thì là sự cân bằng tổng thể giữa che chắn, độ cứng cơ học và khả năng接地. Trong cấu trúc đồng trục siêu mỏng thực sự, cần kết hợp đường kính dây, điện trở, tần số, tổn thất插入, tổn thất phản hồi, yêu cầu gấp gãy và cấu trúc che chắn đầu nối để thiết kế tổng thể, không chỉ dựa trên "có che chắn hay không" để đánh giá hiệu suất của sợi cáp. I-PEX cũng nhấn mạnh rằng việc chọn loại sợi cáp đồng trục/đôi trục siêu mỏng cần xem xét tổng thể các yếu tố như tần số làm việc cao nhất, không gian có sẵn, yêu cầu che chắn EMI, cách dệt bảo vệ/kim loại dệt, tổn thất插入, tổn thất phản hồi, VSWR và các yếu tố như gấp gãy, xoắn và gán chân. Ngoài ra, dòng sản phẩm CABLINE® của I-PEX còn sử dụng thiết kế che chắn và接地多点, cung cấp giải pháp che chắn EMI 360° cho khu vực đầu nối, để giảm thiểu sự干扰 của tín hiệu tốc độ cao đến các anten và các thành phần lắp đặt bề mặt khác.

Ba, chọn loại và tham khảo và đề xuất giải pháp thay thế

Đối với các dự án cần thay thế 82979-100B-01-D-01, khuyến nghị kỹ sư không chỉ dựa vào "12Pin connector cùng loại" làm cơ sở đánh giá mà nên kiểm tra khả năng tương thích từ sáu chiều: connector, cáp, phân công chân, độ dài cáp, cấu trúc cơ khí và tính năng điện tử. Sản phẩm mục tiêu hiện tại có thể đối ứng với I-PEX CABLINE-CA 12P Plug Housing 20634-112T-02, đường cáp mục tiêu là 12Pin Micro-Coaxial 40AWG, 300mm, 1-1 Pin Assignment; I-PEX cũng đã liệt kê 82978-100B-01-D-01 với 12Pin, 40AWG, 200mm. Trong thực tế dự án, nếu không gian cấu trúc cho phép thay đổi độ dài cáp, có thể xem xét nó như là tham chiếu cùng loạt规格 nhưng không thể coi là tương đương hoàn toàn với mẫu 300mm. Đối với nhà cung cấp cáp thay thế, yếu tố then chốt hơn là đảm bảo kích thước kết nối, vị trí chân, bản đồ chân, đường kính cáp, kháng trở,连续性 cách điện và hình dáng của cáp phù hợp với thiết kế ban đầu; đối với các dự án cần tối ưu hóa thêm, có thể điều chỉnh AWG, độ dài cáp và方案 cách điện/bao bọc dựa trên协议 tốc độ cao và khoảng cách truyền dẫn thực tế. Theo tài liệu chính thức của I-PEX, CABLINE-CA hỗ trợ nhiều đường kính Micro-Coaxial, cung cấp nhiều Harness Pin Assignment và cách bọc, gói, do đó kỹ sư có thể thiết kế theo yêu cầu PCB Layout và không gian cơ khí. Đối với người mua hàng, khuyến nghị yêu cầu nhà cung cấp cung cấp xác nhận mẫu connector, xác nhận AWG cáp, độ chệch lệch độ dài, phân công chân, kích thước bề ngoài, kháng trở và tài liệu kiểm tra tín hiệu tốc độ cao đồng thời trong giai đoạn hỏi giá và xác nhận vật liệu thay thế để giảm nguy cơ "cơ khí có thể cắm nhưng tính năng điện tử không tương thích". Công ty chúng tôi có thể cung cấp giải pháp cáp thay thế tương thích với 82979-100B-01-D-01, có thể tùy chỉnh sản xuất cáp cùng trục rất nhỏ theo yêu cầu mẫu, bản vẽ hoặc BOM của khách hàng, và thực hiện kiểm tra kỹ thuật xung quanh việc khớp nối connector,规格 cáp, độ dài, định nghĩa chân và cấu trúc cách điện.

Tổng kết: Từ “thay thế được” đến “xác minh được” của giải pháp cung cấp sợi cáp đồng trục rất mịn

Đối với các thiết bị điện tử nhanh, nhỏ gọn, cuộn cáp đồng trục siêu mảnh đã không còn là chỉ một loại đường kết nối nội bộ mà trở thành bộ phận liên kết quan trọng ảnh hưởng đến độ hoàn hảo của信号 integrity, kiểm soát EMI, sắp đặt cơ học và độ tin cậy của toàn bộ sản phẩm. Dựa trên mẫu tham khảo I-PEX 82979-100B-01-D, các thông số cơ bản có thể tóm tắt lại là 12Pin, Micro-Coaxial 40AWG, 300mm, 1-1 Pin Assignment, đầu cáp gắn kết với mẫu kết nối 20634-112T-02; nền tảng I-PEX CABLINE®-CA sử dụng 0.4mm Pitch, đối插 ngang và cấu trúc khóa cơ học, đồng thời hỗ trợ nhiều kích thước Micro-Coaxial. Đối với các khách hàng đang thực hiện thay thế trong nước, phát triển nhà cung cấp thứ hai, tối ưu hóa chi phí hoặc kiểm soát rủi ro chuỗi cung ứng, công ty chúng tôi có thể cung cấp dịch vụ sản xuất thay thế tương thích dựa trên quy cách này và theo ứng dụng thực tế để phù hợp với độ dài cáp, AWG, cấu trúc che chắn, sắp đặt Pin và hình thức cuộn cáp. Cuối cùng, gợi ý chọn mẫu dựa trên cơ sở tương thích cơ học + hiệu suất điện + độ hoàn hảo của信号 integrity + độ tin cậy,而不是 chỉ dựa trên mã vật liệu hoặc外观 của kết nối.
