I-PEX I-PEX 82883-100B-02-D 20P tốc độ cao truyền tín hiệu cáp đồng trục mỏng thay thế

Sản phẩm giới thiệu: 20Pin, AWG #40 và độ dài 100MM, đáp ứng nhu cầu kết nối cao mật độ và tốc độ cao

Trong các sản phẩm điện tử như laptop, máy tính bảng, mô-đun màn hình, mô-đun camera và thiết bị vision AI, với việc thiết bị ngày càng phát triển về tính mỏng, nhỏ gọn và nhanh chóng, dây nối truyền thống đã ngày càng khó lòng đáp ứng được các yêu cầu về không gian hạn chế, truyền tín hiệu nhanh và kết nối ổn định. Micro coaxial cable với đặc điểm như bọc cách điện độc lập, kích thước nhỏ và khả năng truyền tần số cao tốt, dần trở thành giải pháp quan trọng cho kết nối tín hiệu trong mật độ cao. I-PEX CABLINE®-SS series là nền tảng kết nối đồng trục mỏng với khoảng cách 0.4mm được ra mắt cho các ứng dụng này, theo tài liệu chính thức, series này hỗ trợ nhiều规格 từ 10Pin đến 50Pin, và hỗ trợ các loại micro coaxial cable AWG #36, AWG #38, AWG #40 và AWG #42.

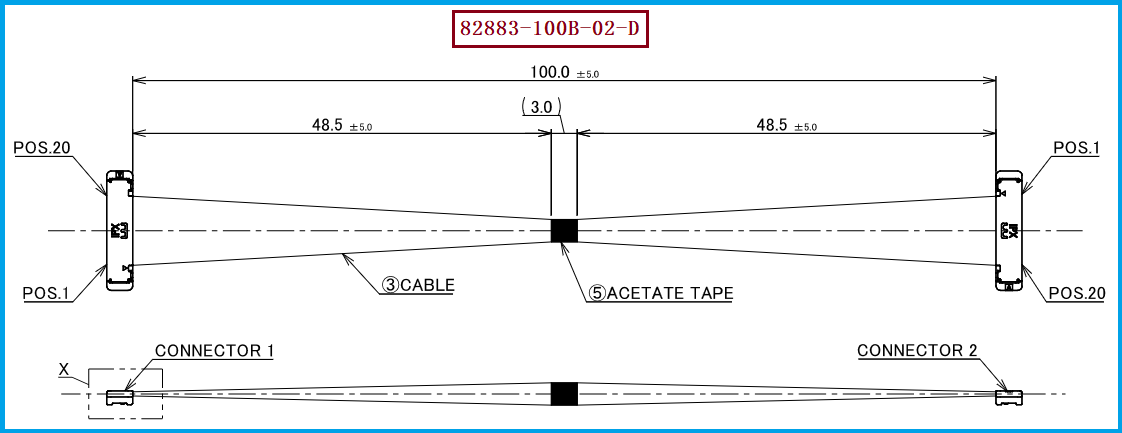

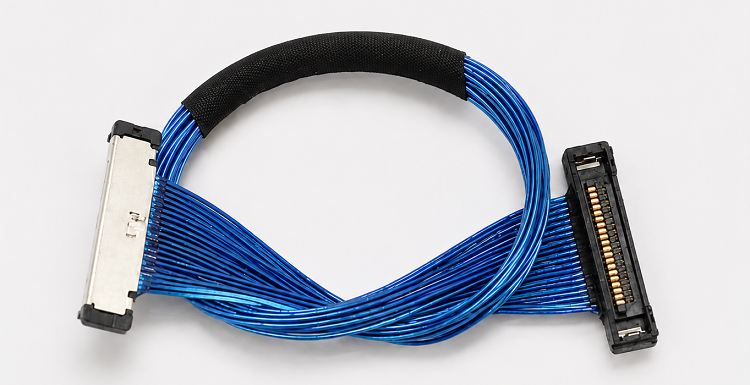

Dự án giới thiệu mục tiêu này là I-PEX 82883-100B-02-D, thuộc loại CABLINE-SS 20Pin cáp đồng trục siêu mỏng, độ dài tiêu chuẩn của cáp là 100MM, sử dụng 20 sợi cáp đồng trục AWG #40 micro, đặc tính điện trở của cáp theo sơ đồ kỹ thuật của sản phẩm cung cấp là 50Ω, hai đầu của cáp sử dụng cấu trúc kết nối CABLINE-SS 20Pin. Trong việc kết nối đầu cáp, mô hình kết nối sử dụng là 20373-R20T-06, tài liệu số liệu đề xuất của I-PEX cũng liệt kê rõ ràng rằng mô hình này là CABLINE-SS 20Pin Plug Housing.

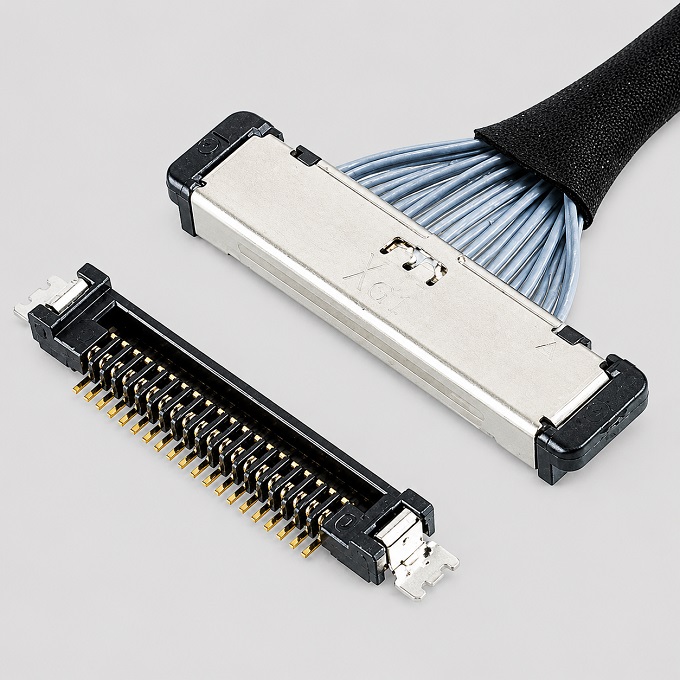

Từ góc độ ứng dụng kỹ thuật, 82883-100B-02-D không phải là dây束 20 lõi thông thường mà là dây束 tín hiệu cao tốc được组装精密 từ nhiều sợi cáp đồng trục siêu mỏng và các đầu nối micro cao mật độ. CABLINE-SS sử dụng khoảng cách đầu nối 0.4mm, cấu trúc góc vuông đứng, kết hợp với độ cao khoảng 1.65±0.2mm, và sử dụng thiết kế tiếp xúc I-PEX W-Point, giúp thực hiện kết nối mật độ cao và tin cậy trong không gian nội bộ thiết bị hạn chế. Đối với khách hàng cần thay thế trong nước, nhập khẩu nhà cung cấp thứ hai hoặc thay thế mẫu mã gốc, I-PEX 82883-100B-02-D có thể là规格 mục tiêu rõ ràng để khớp với cấu trúc dây束, vật liệu dây, cách kết nối đầu, chiều dài và tính năng điện từ.

2. Các vấn đề về độ tin cậy của束 cùng trục cực mảnh có哪些? Từ thiết kế đến sản xuất cần tập trung vào những điểm nào?

Đối với kỹ sư,难点 thực sự của sợi đồng trục rất mỏng không chỉ là "thông qua hay không thông qua" mà còn là liệu chúng có thể duy trì ổn định về cơ tính, tính chất điện và sự toàn vẹn của信号 trong quá trình sử dụng dài hạn. Do đường dẫn AWG #40 rất mỏng, cáp bản thân rất nhạy cảm với gấp, kéo, lực tác động cục bộ và quy trình lắp ráp. Nếu không充分考虑半 đường cong, cách cố định và hướng dẫn ra cáp trong giai đoạn thiết kế, trong quá trình sử dụng dài hạn có thể xảy ra hiện tượng导体疲劳, tổn thương cục bộ và信号异常. Do đó, trong quá trình phát triển cáp thay thế tương tự 82883-100B-02-D, không thể chỉ sao chép đơn giản theo số Pin của connector mà cần đồng thời chú ý đến规格 của cáp, cấu trúc kết nối, thứ tự cáp, chiều dài và trạng thái成型 của cáp.

Thứ hai cần chú ý đặc biệt là độ toàn vẹn của tín hiệu cao tốc. Đường truyền song song rất細主要负责 truyền tín hiệu cao tốc, khi điện trở cáp, cấu trúc kết nối cuối, khu vực hàn, kết nối của đầu nối hoặc độ dài của dây cáp thay đổi rõ rệt, chúng có thể ảnh hưởng đến chất lượng tín hiệu. Đặc biệt trong các ứng dụng cao tốc như hiển thị, camera, truyền tải dữ liệu cao tốc, độ liên tục của điện trở, tổn thất đầu vào, tổn thất phản hồi, nhiễu chéo và khu vực chuyển đổi giữa đầu nối và cáp cần được đánh giá toàn diện. Do đó, không thể chỉ dựa trên một số tham số như "20Pin, AWG #40, 100MM" để đánh giá hoàn toàn tương thích của cáp thay thế, mà cần kiểm tra dựa trên tốc độ làm việc thực tế và tiêu chuẩn tín hiệu của khách hàng. I-PEX đã thực hiện việc kiểm tra khả năng truyền tải cao tốc của loạt CABLINE-SS, trong tài liệu công khai của họ đã sử dụng cáp song song micro 40Pin, AWG #40, 100mm để kiểm tra, và định vị loạt này cho các ứng dụng cao tốc đến cấp độ 16Gbps/Lane.

Vấn đề可靠性 thứ ba đến từ việc tiếp xúc và giữ chân của đầu nối. Kích thước của đầu nối cho sợi cáp đồng trục siêu mỏng rất nhỏ, bất kỳ sự lệch vị trí của chân, lắp đặt không đúng cách, vật lạ xâm nhập hoặc thao tác cắm-vCKER không đúng quy trình đều có thể dẫn đến sự không ổn định trong tiếp xúc. CABLINE-SS sử dụng thiết kế W-Point Contact, cải thiện độ tin cậy của tiếp xúc dưới ảnh hưởng của vật lạ bằng cấu trúc hai điểm tiếp xúc, điều này cũng là đặc điểm cấu trúc mà kỹ sư nên重点关注 khi chọn giải pháp thay thế tương thích. Ngoài ra, quá trình hàn, cố định keo và khu vực giải phóng căng thẳng của cáp cũng là điểm quan trọng trong việc kiểm soát độ tin cậy. Trong quá trình sản xuất thực tế, nên kiểm soát sự nhất quán của việc lột vỏ, hàn, cố định, định hình và lắp ráp đầu nối để tránh các vấn đề như hàn giả, rút ra, căng thẳng tập trung cục bộ của cáp.

Do đó, từ góc độ của kỹ thuật tin cậy, một sản phẩm thay thế của sợi cáp đồng trục siêu mỏng hợp lệ không chỉ nên đáp ứng được “kích thước vừa vặn”, mà còn nên đảm bảo sự khớp nối cấu trúc cơ khí, các thông số điện, hiệu suất tín hiệu, kỹ thuật kết nối cuối cùng ổn định và khả năng kiểm soát tính nhất quán trong sản xuất hàng loạt. Đây cũng là sự khác biệt quan trọng giữa nhà sản xuất cáp đồng trục siêu mỏng chuyên nghiệp và nhà cung cấp nguyên liệu dây cáp thông thường.

Ba, chọn loại và phương án tương thích và thay thế tham khảo và đề xuất: nhấn mạnh xác nhận 20Pin, 20373-R20T-06, AWG #40 và thứ tự dây

Đối với các kỹ sư và nhân viên mua hàng đang tìm kiếm sản phẩm thay thế I-PEX 82883-100B-02-D, đề xuất đầu tiên hãy xác nhận theo thứ tự "Connector—Cable—Length—Wire Sequence—Electrical Performance—Mechanical Structure". Sản phẩm mục tiêu này có cấu trúc CABLINE-SS 20Pin, mô hình đầu nối cáp là 20373-R20T-06, quy cách cáp là AWG #40 Micro-Coaxial Cable, chiều dài tiêu chuẩn là 100MM. Vật liệu chính thức của I-PEX cũng cho thấy, 20373-R20T-06 tương ứng với Housing Plug 20Pin, và 20Pin tương ứng với mô hình Receptacle là 20374-R20E-31, vì vậy nếu khách hàng cần khớp cổng toàn bộ máy, cần đồng thời xác nhận mô hình và kích thước lắp đặt của đầu nối PCB thực tế.

Trong việc chọn chiều dài, 100MM là quy cách quan trọng của sản phẩm này, không thể chỉ dựa vào "cùng là 20Pin" để thay thế. Trong tài liệu CABLINE-SS chính thức của I-PEX có nhiều loại cáp khác nhau như 82883 với 20Pin và 100mm, 82069 với 200mm và 82884 với 300mm, và cũng có các phương án kết nối khác nhau như 1-1 và 1-N. Do đó, khi kỹ sư tiến hành thiết kế thay thế, họ nên xác nhận định nghĩa thực tế của trình tự cáp của thiết bị gốc, mối quan hệ giữa các Pin ở hai đầu và hướng dẫn cáp trong toàn bộ máy, đặc biệt cần tránh nhầm lẫn giữa cáp trực tiếp 1-1 và cáp chéo 1-N.

Đối với nhân viên mua hàng, nếu mẫu số gốc có thời gian giao hàng dài, kênh mua hàng bị giới hạn, áp lực chi phí lớn hoặc cần thiết để thiết lập nhà cung cấp thứ hai, có thể chọn I-PEX 82883-100B-02-D làm mẫu tham khảo mục tiêu, do nhà sản xuất cáp đồng trục siêu mỏng chuyên nghiệp tiến hành phát triển thay thế tương thích theo cấu trúc và yêu cầu kỹ thuật của sản phẩm gốc. Công ty chúng tôi có thể cung cấp: giải pháp cáp thay thế tương thích I-PEX 82883-100B-02-D, có thể phát triển sản phẩm và sản xuất chế tạo xung quanh đầu nối 20373-R20T-06, 20Pin, AWG #40 cáp đồng trục siêu mỏng, độ dài 100MM và thứ tự cáp tương ứng, và xác nhận thêm các tham số quan trọng như đầu nối tương thích, điện trở cáp, hiệu suất tín hiệu tốc độ cao và kích thước cơ học theo yêu cầu thiết bị thực tế của khách hàng.

Cần đặc biệt lưu ý rằng “hợp lệ thay thế” không chỉ đơn thuần là thay đổi thương hiệu hoặc sao chép ngoại hình một cách đơn giản, mà còn cần dựa trên mẫu ban đầu của khách hàng, bản vẽ kỹ thuật hoặc yêu cầu sử dụng thực tế, để kiểm tra từng mục tiêu về thông số kết nối, thông số dây cáp, gán Pin, chiều dài, hướng ra cáp và kích thước cơ học quan trọng. Đối với ứng dụng tốc độ cao, còn đề xuất tiến hành kiểm tra tính toàn vẹn của tín hiệu và xác nhận thực tế thiết bị trong giai đoạn mẫu, sau khi xác nhận sự tương thích mới bước vào sản xuất hàng loạt, điều này sẽ giúp giảm thiểu rủi ro về thay đổi kỹ thuật và việc triển khai sản xuất hàng loạt.

Tư, thông tin kỹ thuật và dịch vụ cung cấp: từ xác nhận mẫu đến sản xuất hàng loạt, chú trọng tính nhất quán của sản phẩm và tính ổn định của nguồn cung

Từ góc độ定位 công nghệ sản phẩm, I-PEX 82883-100B-02-D là một bộ cáp CABLINE-SS siêu mỏng 20 chân, dài 100MM, với vật liệu cáp lõi AWG #40 Micro-Coaxial Cable, kèm theo kết nối cáp đầu cuối 20373-R20T-06. Dòng CABLINE-SS sử dụng khoảng cách đầu nối 0.4mm, cấu trúc cắm thẳng đứng góc vuông và thiết kế chiều cao thấp, theo tài liệu chính thức cho thấy nó hỗ trợ AWG #40 và các loại cáp Micro-Coaxial khác, và hướng đến các ứng dụng truyền tải dữ liệu tốc độ cao. Đối với không gian hẹp, cáp cần qua trục hoặc thiết bị có cấu trúc nội bộ phức tạp, giải pháp kết nối độ cao thấp và mật độ cao này có thể cung cấp tính linh hoạt lớn hơn cho thiết kế cấu trúc toàn bộ máy.

Trong việc cung cấp dịch vụ, công ty chúng tôi làm việc như một doanh nghiệp sản xuất và chế tạo các束 cáp đồng trục siêu mỏng, có thể xác nhận规格 và phát triển thay thế dựa trên mẫu gốc, sản phẩm thực tế, bản vẽ kỹ thuật hoặc yêu cầu mẫu. Đối với 82883-100B-02-D, tập trung vào đầu kết nối 20Pin, 20373-R20T-06, cáp đồng trục AWG #40 siêu mỏng, độ dài 100MM và sắp xếp cáp tương ứng để sản xuất. Đồng thời, kiểm soát quy trình trong các khâu như kết nối cáp siêu mỏng, hàn cố định,成型 cáp và kiểm tra xuất xưởng. Đối với giai đoạn kiểm tra công trình, có thể cung cấp mẫu để kiểm tra cài đặt; đối với việc mua số lượng lớn, có thể xác nhận规格, lập lịch sản xuất và quản lý cung cấp liên tục dựa trên yêu cầu dự án.

Đối với các kỹ sư, chúng tôi quan tâm hơn đến việc "sản phẩm thay thế có thể thực sự lắp đặt và hoạt động ổn định không"; đối với các nhân viên mua hàng, họ lại chú ý hơn đến việc "cung ứng có ổn định không,规格 có nhất quán không và việc giao hàng theo lô có kiểm soát được không". Do đó, khi chọn nhà cung cấp cáp đồng trục siêu mảnh, cần综合考虑 khả năng khớp cấu trúc sản phẩm, khả năng gia công chính xác, khả năng phản hồi mẫu, sự nhất quán trong sản xuất theo lô và khả năng cung ứng liên tục, không chỉ so sánh giá mua lẻ. Công ty chúng tôi có thể cung cấp giải pháp cáp thay thế tương thích I-PEX 82883-100B-02-D, giúp khách hàng giảm thiểu rủi ro mua hàng từ một nguồn cung duy nhất, và cung cấp hỗ trợ chế tạo cáp cho việc thay thế trong nước,导入 nhà cung cấp thứ hai và sản xuất theo lô.

I-PEX 82883-100B-02-D là một loại CABLINE-SS 20Pin cáp đồng trục siêu mảnh có định nghĩa规格 rõ ràng, các tham số nhận biết chính bao gồm cáp đồng trục 20Pin, AWG #40 Micro-Coaxial Cable, chiều dài 100MM và đầu nối kim loại 20373-R20T-06. Đối với kỹ sư, điều quan trọng nhất trong quá trình thay thế là đảm bảo sự nhất quán về kích thước cơ học, phù hợp đầu nối, thứ tự dây,规格 cáp và hiệu suất信号 cao; đối với nhân viên mua hàng, cần重点关注 khả năng sản xuất hàng loạt, sự nhất quán của sản phẩm, độ ổn định trong việc giao hàng và khả năng cung cấp dài hạn. Cáp đồng trục siêu mảnh thuộc loại sản phẩm kết nối tinh vi, độ tin cậy của nó không chỉ phụ thuộc vào đầu nối mà còn liên quan chặt chẽ đến cáp, công nghệ kết nối đầu, trạng thái gấp, cách cố định và thiết kế信号 cao tốc. Do đó, việc thay thế tương thích chuyên nghiệp nên bắt đầu từ việc xác minh kỹ thuật, thông qua việc kiểm tra mẫu để xác nhận sản phẩm có thể đáp ứng yêu cầu của thiết bị thực tế, sau đó mới dần tiến hành sản xuất hàng loạt.
