I-PEX 82069-100B-02-D 20P nhanh tốc độ truyền tín hiệu cáp đồng trục mỏng thay thế

Sản phẩm giới thiệu: 20PIN, khoảng cách 0.4MM và AWG #40, đáp ứng nhu cầu kết nối精密 cao độ

Với sự phát triển của laptop, máy tính bảng, thiết bị hiển thị, máy ảnh công nghiệp, thiết bị thị giác AI và các thiết bị thông minh khác ngày càng mỏng, nhẹ, nhỏ gọn và nhanh chóng, không gian kết nối bên trong thiết bị trở nên ngày càng hạn chế. Tuy nhiên, việc truyền tải信号 tốc độ cao lại đòi hỏi sự ổn định và nhất quán của cáp ngày càng cao. Cáp đồng trục siêu mỏng với đường kính nhỏ, khả năng bó mật độ cao và đặc tính truyền tải signal tốc độ cao đã trở thành giải pháp quan trọng cho các kết nối bên trong nhiều thiết bị điện tử tinh vi.

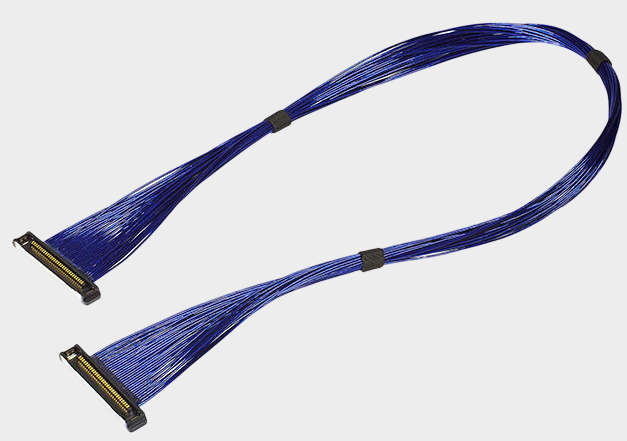

Sản phẩm mục tiêu được giới thiệu trong bài viết này là I-PEX 82069-100B-02-D, thuộc series I-PEX CABLINE®-SS 20Pin dây cáp đồng trục siêu mỏng. Theo sơ đồ kỹ thuật của sản phẩm tương ứng, sản phẩm này sử dụng 20 sợi cáp Micro-Coaxial Cable AWG #40, độ阻抗 của vật liệu cáp là 50Ω, tổng chiều dài của sợi dây là 200.0±5.0MM, hai đầu sử dụng cấu trúc kết nối series CABLINE-SS, đầu cáp sử dụng đầu kết nối model 20373-R20T-06. Đầu kết nối này thuộc kích thước 20Pin, khoảng cách chạm là 0.4MM; theo tài liệu của I-PEX, 20373-R20T-06 là vỏ kết nối CABLINE-SS 20Pin và hỗ trợ các规格 cáp Micro-Coaxial Cable như AWG #40, AWG #36.

Từ góc độ thiết kế công nghệ, giá trị của 82069-100B-02-D không chỉ thể hiện ở tham số cơ bản "20Pin", mà quan trọng hơn là việc nó tạo thành một giải pháp kết nối chính xác với bộ kết nối 20Pin, 0.4MM và cáp đồng trục AWG #40 mảnh. Đối với các dự án cần thay thế nguyên nhà sản xuất, phát triển nhà cung cấp thứ hai hoặc thay thế trong nước, cần phải xác nhận规格 của bộ kết nối, AWG của cáp, điện trở, chiều dài, thứ tự cáp và cấu trúc định hình như một toàn bộ, không thể chỉ dựa trên số Pin hoặc外观 để đánh giá có thể thay thế hay không.

Ba、Năm lỗi cần tránh trong thiết kế cuộn cáp đồng trục siêu mỏng: từ sợi cáp, độ dài đến đầu nối kết nối

Mặc dù cuộn cáp đồng trục siêu mỏng có kích thước nhỏ gọn, nhưng thiết kế và sản xuất lại không thấp. Lỗi phổ biến đầu tiên là chỉ chú ý đến số chân của cuộn cáp, mà bỏ qua yêu cầu về规格 của dây và độ cản trở. Ví dụ, sản phẩm này sử dụng cáp đồng trục micro AWG #40, 50Ω. Nếu khi thiết kế cuộn cáp thay thế chỉ xác nhận 20Pin và mẫu đầu nối, mà thay đổi tự do thành các AWG规格 khác hoặc dây có tính chất điện từ khác, có thể gây ra sự thay đổi trong hiệu suất truyền tải. Tài liệu chính thức của I-PEX liệt kê rõ ràng rằng CABLINE-SS hỗ trợ cáp đồng trục micro AWG #36, #38, #40 và một số AWG #42, trong đó các规格 dây khác nhau không hoàn toàn tương ứng với các điều kiện ứng dụng. Do đó, khi kỹ sư thiết kế cuộn cáp đồng trục siêu mỏng, lỗi cần tránh đầu tiên chính là “chỉ xem đầu nối, không xem dây”.

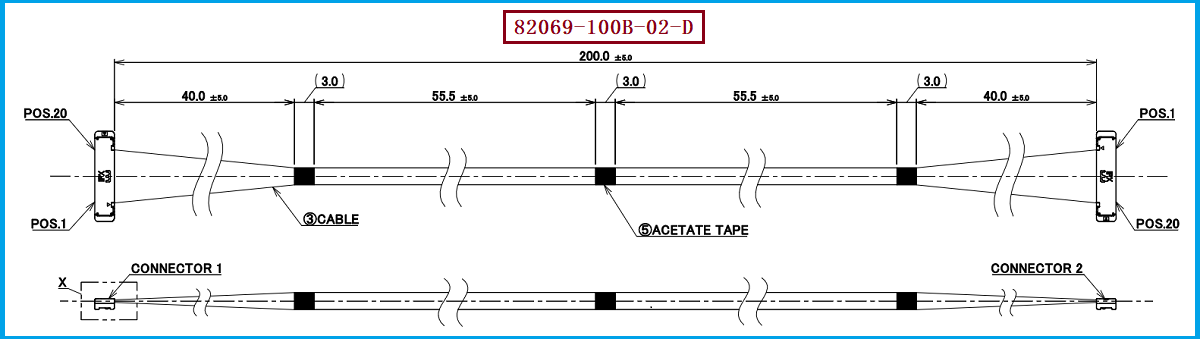

Thứ hai là thay đổi ngẫu nhiên chiều dài của cáp mà không tiến hành lại việc kiểm tra hiệu suất. Đồ họa kỹ thuật 82069-100B-02-D明确规定 chiều dài của cáp là 200,0 ± 5,0 MM. Trong ứng dụng của các tín hiệu tốc độ cao, sự thay đổi chiều dài của cáp có nghĩa là đường truyền tín hiệu thay đổi, đặc biệt là khi hệ thống có yêu cầu cao về tính toàn vẹn của tín hiệu, cần xem xét tổng hợp chiều dài của cáp, điện trở và cấu trúc kết nối của đầu nối. Do đó, nếu dự án cần thay đổi chiều dài của cáp 200 MM thành chiều dài khác, không thể đơn giản nghĩ rằng "đầu nối tương tự thì có thể thay thế trực tiếp", mà nên kiểm tra lại bằng tần số làm việc thực tế và kết quả kiểm tra thiết bị.

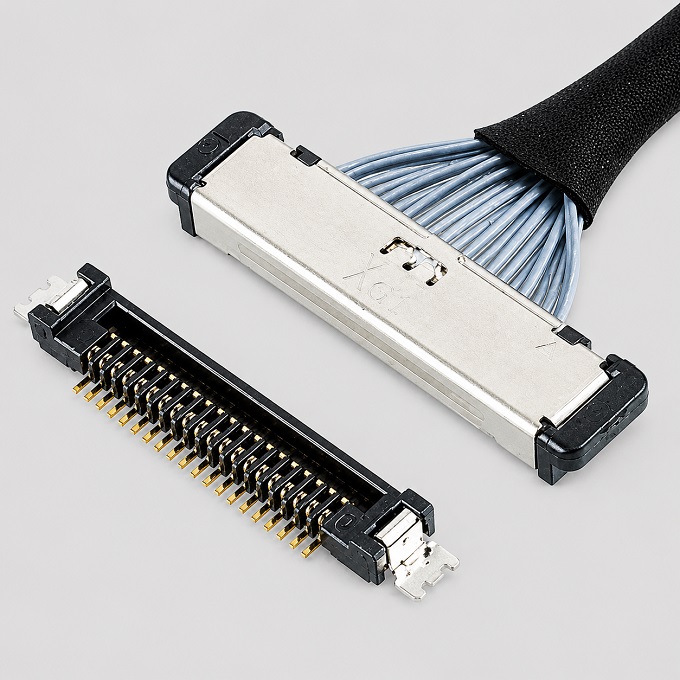

Thứ ba là bỏ qua cấu trúc dày đặc của bộ kết nối và công suất lắp ráp. Sản phẩm này sử dụng 20373-R20T-06 là bộ kết nối CABLINE-SS 20Pin, khoảng cách 0.4MM, I-PEX cung cấp tài liệu chính thức cho biết nó thuộc về cấu trúc thẳng đứng, góc vuông ra线, phù hợp với độ cao khoảng 1.65±0.2MM. Khoảng cách 0.4MM cấp độ意味着 bộ kết nối có cấu trúc chân cắm rất chặt chẽ, vì vậy trong quá trình thiết kế dây束, không chỉ cần xác nhận "có thể chèn vào không" mà còn cần xác nhận kích thước hình dạng của bộ kết nối, hướng ra线, độ cao phù hợp, vị trí chân cắm và có cấu trúc va chạm bên trong toàn bộ máy không.

Lỗi thứ tư là bỏ qua cơ học lực tại vùng đầu kết nối của đồng trục cực mảnh. Đường dây AWG #40 rất mảnh, khu vực kết nối giữa dây và kết nối thuộc vị trí yếu quan trọng của toàn bộ dây dẫn. Nếu không考虑到 cố định, uốn gập và giải phóng lực khi thiết kế dây dẫn, trong quá trình lắp ráp, việc kéo, gập hoặc bị nén cục bộ lặp đi lặp lại có thể ảnh hưởng đến khu vực đầu kết nối. Với sản phẩm tương tự như 82069-100B-02-D, bản vẽ kỹ thuật không chỉ quy định kết nối và đường dây mà còn định nghĩa cách cố định bằng keo UV, dải giấy Acetate, điều này cho thấy hình thành và cố định dây dẫn本身 cũng là phần của thiết kế sản phẩm, không phải chỉ là công đoạn hỗ trợ đơn giản.

Lỗi thứ năm là chỉ thực hiện việc xác minh lắp ráp cơ khí, không thực hiện việc xác minh thực tế về điện và độ tin cậy. Tập hợp cáp đồng trục siêu mỏng cuối cùng được lắp đặt trong toàn bộ máy, hiệu suất của nó cần được xác nhận thông qua môi trường thiết bị thực tế. Vật liệu CABLINE-SS chính thức định vị loạt này là đầu nối truyền tải dữ liệu cao tốc, và cung cấp tham khảo ứng dụng 16Gbps/Lane, đồng thời điều kiện kiểm tra công khai bao gồm cáp đồng trục Micro-Coaxial AWG #40. Do đó, đối với các ứng dụng cao tốc như hiển thị, camera, dữ liệu cao tốc, chỉ xác nhận rằng đầu nối có thể cắm rút bình thường là chưa đủ, mà cần phải thực hiện việc xác minh tính toàn vẹn của tín hiệu, độ tin cậy của tiếp xúc và xác minh tổng hợp sau khi lắp đặt.

Đ换句话说, thiết kế cuộn cáp đồng trục siêu mỏng cần tránh năm lỗi chính có thể tóm tắt lại là: bỏ qua AWG và điện trở, thay đổi ngẫu nhiên chiều dài, bỏ qua kích thước của đầu nối mật độ cao 0.4MM, không chú ý đến căng thẳng kết nối cáp và chỉ thực hiện xác minh cơ học mà thiếu xác minh tính năng điện. Đối với các kỹ sư, năm điểm này cũng là hướng kiểm tra rất quan trọng khi thực hiện thiết kế thay thế tương thích.

Ba, chọn lựa và phù hợp với các phương án thay thế tham khảo và đề xuất: đừng chỉ tìm kiếm các sản phẩm thay thế dựa trên 20PIN

Khi lựa chọn thay thế cho I-PEX 82069-100B-02-D, đề xuất trước tiên hãy xác định đầy đủ các thông số kỹ thuật của bộ điều khiển,而不是 chỉ đơn giản tìm kiếm "20Pin dây đồng trục mỏng". Các thông số kỹ thuật quan trọng của sản phẩm này bao gồm 20PIN, khoảng cách 0.4MM, AWG #40 Micro-Coaxial Cable, 50Ω, chiều dài 200MM và connector 20373-R20T-06. Thông tin nhận diện connector 20373-R20T-06 là rất quan trọng, trong danh mục số liệu chính thức của I-PEX, nó được liệt kê rõ ràng là 20Pin Plug Housing, và tài liệu sản phẩm chính thức cũng cung cấp thông tin kích thước của mẫu này.

Trong quá trình thay thế tương thích thực tế, cần chú ý xác nhận重点 về Pin Assignment và hướng ra của cáp của sản phẩm gốc. Dựa trên bản vẽ kỹ thuật 82069-100B-02-D trước đây, sản phẩm sử dụng cấu trúc nối dây theo thứ tự ngược lại ở hai đầu, vì vậy sản phẩm thay thế không thể chỉ nối trực tiếp 20 dây mà cần xác nhận cụ thể thứ tự nối theo định nghĩa kỹ thuật của sản phẩm gốc. Nếu thứ tự nối thay đổi, ngay cả khi cả hai đầu nối có cùng mẫu mã, số Pin và kích thước cơ học, cũng có thể không thể sử dụng được.

Đối với các kỹ sư, nếu là dự án thiết kế mới, có thể trước tiên xác định chiều dài cáp và hướng ra của đầu nối kết nối dựa trên không gian thiết bị, sau đó xác định tiêu chuẩn AWG và điện trở dựa trên yêu cầu tín hiệu cao tốc, cuối cùng tiến hành khớp nối và công nghệ kết nối đầu nối. Nếu là việc thay thế sản phẩm cũ, thì khuyến nghị trực tiếp lấy mẫu mã của nhà sản xuất I-PEX 82069-100B-02-D làm mục tiêu, đồng thời cung cấp vật thể cáp hoặc bản vẽ kỹ thuật để đối chiếu từng mục, điều này có thể giảm thiểu rõ ràng rủi ro do hiểu khác nhau về kích thước, thứ tự cáp hoặc cách thức kết nối.

Đối với nhân viên mua hàng, nếu sản phẩm gốc có vấn đề về thời gian giao hàng, giá cả, kênh mua hàng hoặc độ ổn định cung ứng, có thể chọn mẫu này làm mục tiêu để tìm nhà cung cấp thứ hai. Công ty chúng tôi có thể cung cấp: giải pháp dây cáp thay thế tương thích I-PEX 82069-100B-02-D, có thể phát triển và sản xuất thay thế xung quanh các thông số chính như đầu nối 20373-R20T-06, 20PIN, khoảng cách 0.4MM, đồng trục AWG #40 mỏng, 50Ω và độ dài 200MM, và xác nhận规格 thêm dựa trên mẫu, bản vẽ hoặc yêu cầu lắp đặt thực tế của khách hàng.

Cần nhấn mạnh rằng, không nên hiểu sự tương thích thay thế chỉ là "sao chép diện mạo". Sản phẩm thay thế真正 cần phải được xác nhận toàn diện về kích thước cơ khí, khớp nối kết nối, thứ tự dây,规格 dây, phương thức kết nối và tính năng điện từ nhiều phương diện. Nếu ứng dụng của khách hàng thuộc môi trường tín hiệu tốc độ cao, vẫn khuyến nghị thực hiện xác nhận thiết bị thực tế ở giai đoạn样品 để xác nhận tính ổn định của dây dẫn thay thế trong hệ thống mục tiêu.

Tư, thông tin kỹ thuật và dịch vụ cung cấp: từ mẫu công trình đến sản xuất hàng loạt, đảm bảo tính nhất quán của nhóm cáp đồng trục siêu mỏng

Từ góc độ kỹ thuật, I-PEX 82069-100B-02-D thuộc về CABLINE-SS 20Pin cáp đồng trục mỏng, sử dụng cáp Micro-Coaxial AWG #40, 50Ω, độ dài cáp束 là 200.0±5.0MM, đầu nối cáp là 20373-R20T-06, đầu nối có 20PIN, khoảng cách 0.4MM. Dòng CABLINE-SS sử dụng thiết kế mật độ cao 0.4MM, cung cấp nhiều kích thước như 10, 14, 20, 30, 32, 35, 40, 50Pin, có thể kết hợp với nhiều loại cáp Micro-Coaxial.

Đối với sản xuất thực tế, khó khăn của việc sử dụng cáp đồng trục siêu mỏng không chỉ nằm ở việc mua sắm đầu nối mà còn ở việc gia công và kết nối đồng nhất của dây dẫn siêu mỏng. Không gian gia công của dây dẫn AWG #40 rất nhỏ, trong quá trình bóc vỏ, kết nối, hàn, cố định và định hình, yêu cầu cao về quy trình sản xuất và kỹ năng操作 của nhân viên. Nếu sản phẩm khác nhau trong các lô hàng về độ dài dây dẫn, vị trí kết nối, khu vực cố định hoặc thứ tự dây dẫn, có thể ảnh hưởng đến hiệu quả lắp đặt và sử dụng cuối cùng. Do đó, khi工程师 tiến hành nhập khẩu nhà cung cấp, họ nên chú ý đến việc nhà cung cấp có thực sự có khả năng sản xuất cáp đồng trục siêu mỏng hay không, mà không chỉ là khả năng lắp ráp dây dẫn thông thường.

Công ty chúng tôi chuyên sản xuất và chế tạo cáp đồng trục siêu mảnh, có thể phát triển sản phẩm dựa trên mẫu số gốc, mẫu, bản vẽ kỹ thuật và yêu cầu ứng dụng của khách hàng. Đối với I-PEX 82069-100B-02-D, có thể triển khai sản xuất thay thế tương thích xung quanh các thông số chính như 20PIN, khoảng cách 0.4MM, 20373-R20T-06, AWG #40, 50Ω, 200MM để cung cấp hỗ trợ chế tạo cáp từ việc xác nhận mẫu đến việc cung cấp hàng loạt.

I-PEX 82069-100B-02-D là một束 đồng trục CABLINE-SS 20Pin siêu mảnh với các thông số kỹ thuật kỹ thuật rõ ràng, bao gồm AWG #40, 50Ω, 200MM, 20PIN, khoảng cách 0.4MM và kết nối 20373-R20T-06. Đối với các kỹ sư, trong quá trình thiết kế và thay thế, không thể chỉ chú ý đến số Pin của kết nối mà còn cần chú ý đến các thông số kỹ thuật của dây, điện trở, độ dài, thứ tự dây, khu vực kết nối và không gian của toàn bộ thiết bị; đối với các nhân viên mua hàng, thì nên tập trung đánh giá khả năng khớp nối sản phẩm của nhà cung cấp, tính nhất quán sản xuất, khả năng xác minh mẫu và khả năng cung cấp số lượng lớn dài hạn.

Đặc biệt trong quá trình thiết kế các束 cáp đồng trục siêu mỏng, cần tránh bỏ qua năm lỗi phổ biến sau: bỏ qua AWG và điện trở, thay đổi ngẫu nhiên độ dài của cáp, không chú ý đến kích thước của đầu nối 0.4MM, bỏ qua căng thẳng cơ học ở khu vực kết nối và thiếu xác minh về tính năng điện tử. Chỉ khi kiểm soát đồng thời từ các khâu thiết kế, sản xuất, xác minh và chuỗi cung ứng, mới có thể thực sự nhận được các sản phẩm cáp đáng tin cậy phù hợp với ứng dụng sản xuất hàng loạt.
