I-PEX 83015-100B-01-D 20P tốc độ cao truyền dẫn tín hiệu cáp đồng trục mảnh thay thế

Một, 83015-100B-01-D cấu trúc sản phẩm và định vị ứng dụng của cáp đồng trục siêu mỏng

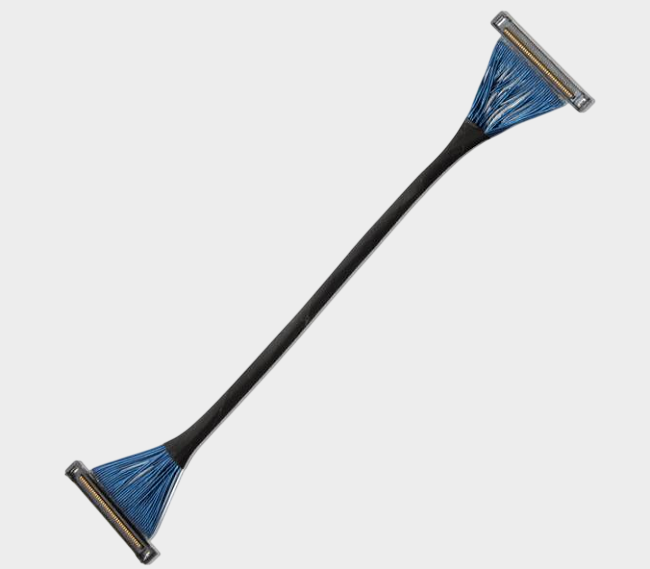

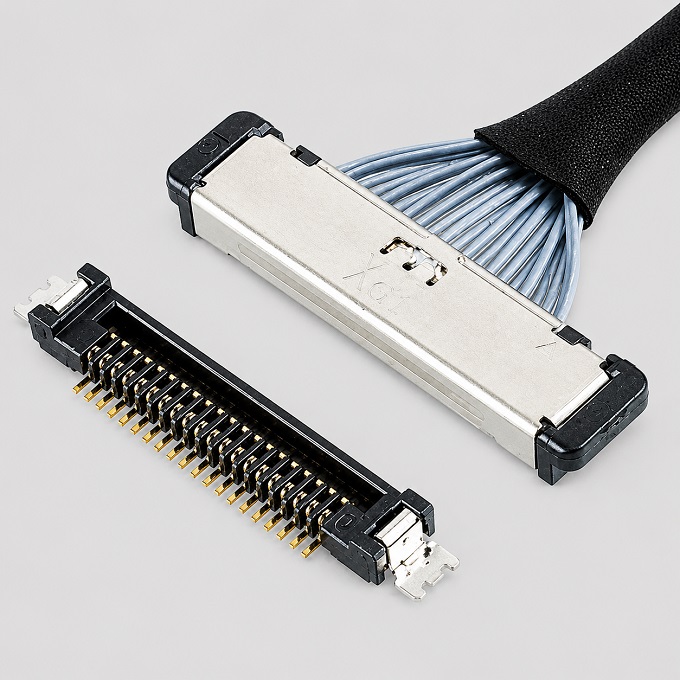

Đối với các thiết bị điện tử có không gian hạn chế như máy tính xách tay, mô-đun hiển thị, camera tốc độ cao, thiết bị vision AI và các thiết bị điện tử khác, dây cáp không chỉ đảm nhiệm chức năng kết nối tín hiệu mà còn trực tiếp liên quan đến hiệu suất sử dụng không gian bên trong thiết bị và độ ổn định của việc truyền tải tín hiệu tốc độ cao. Sản phẩm I-PEX 83015-100B-01-D mà chúng tôi giới thiệu này thuộc loại dây cáp CABLINE-SS 20Pin siêu mỏng, sử dụng cách kết nối 20Pin, 1 đối 1, độ dài dây 300mm, vật liệu dây AWG#40, 50Ω, dây cáp siêu mỏng màu xanh, đầu nối cáp mẫu 20373-R20T-06. Đầu nối CABLINE-SS đi kèm có cấu trúc khoảng cách 0.4mm, kích thước đầu nối 20Pin tương ứng với kích thước đầu nối gọn gàng, phù hợp với các thiết bị có yêu cầu về không gian bên trong, truyền tải tín hiệu và độ tin cậy của kết nối. Đối với kỹ sư, khi chọn loại dây cáp này, không chỉ cần chú ý đến số Pin và độ dài mà còn cần kiểm tra cấu trúc đầu nối,规格 dây, điện trở, cấu trúc bọc cách điện và yêu cầu tốc độ cao của tín hiệu thực tế; đối với nhân viên mua sắm, việc xác định rõ sản phẩm mã số, mẫu đầu nối và规格 dây sẽ giúp giảm thiểu rủi ro thay thế do hiểu không đồng nhất giữa các nhà cung cấp khác nhau. Vật liệu chính thức của I-PEX cũng liệt kê 83015 vào规格 dây cáp CABLINE-SS 20Pin, 300mm, 1 đối 1.

阻抗, bìu chánh, và tính năng truyền tải của đường dẫn đồng trục siêu mảnh tại sao lại ảnh hưởng đến ứng dụng?

Đường dẫn đồng trục siêu mảnh được sử dụng cho truyền tải tín hiệu tốc độ cao,阻抗, màn che và hiệu suất truyền tải thực chất là ba yếu tố quan trọng liên quan đến nhau. Ví dụ với sản phẩm sử dụng AWG#40, 50Ω đường dẫn đồng trục siêu mảnh, sự ổn định của阻抗 sẽ直接影响 tình hình phản xạ của tín hiệu tốc độ cao trong quá trình truyền tải qua kết nối, cáp và đầu nối, nếu阻抗 cáp không phù hợp với thiết kế hệ thống, có thể dẫn đến sự phản xạ tín hiệu tăng lên, chất lượng波forms giảm sút, từ đó ảnh hưởng đến tính ổn định của việc làm việc của giao diện tốc độ cao; cấu trúc màn che chủ yếu được sử dụng để ức chế sự干扰 từ từ trường điện từ bên ngoài và giảm sự tương tác chéo giữa cáp, trong tình huống sắp đặt dày đặc của 20 đường dẫn đồng trục siêu mảnh, cấu trúc màn che hợp lý rất quan trọng, nếu khả năng màn che yếu, tín hiệu tốc độ cao có thể dễ dàng bị干扰 bởi các mạch xung quanh, nguồn điện và các kênh tốc độ cao khác; còn hiệu suất truyền tải则需要综合考虑插入损耗, phản xạ, tương tác chéo và tính toàn vẹn của tín hiệu, sự gia tăng chiều dài của cáp, sự thay đổi cấu trúc đầu nối và trạng thái uốn gấp, đều có thể ảnh hưởng đến hiệu quả truyền tải tốc độ cao cuối cùng. Do đó, khi kỹ sư tiến hành thiết kế camera tốc độ cao, màn hình, trí tuệ nhân tạo và hình ảnh, hoặc kết nối dữ liệu tốc độ cao, không nên đơn giản cho rằng "chỉ cần AWG quy cách tương tự thì có thể thay thế trực tiếp", mà nên kiểm tra dựa trên tần số mục tiêu, yêu cầu阻抗, phương thức màn che, cấu trúc đầu nối và yêu cầu toàn vẹn tín hiệu của hệ thống; CABLINE-SS bản thân được定位 tại đường dẫn đồng trục siêu mảnh tốc độ cao, nhỏ gọn, thông tin chính thức cho thấy khả năng ứng dụng tốc độ cao nhất của loạt sản phẩm có thể đạt đến 16Gbps/Lane, đồng thời hỗ trợ quy cách Micro-Coaxial Cable AWG#40.

Ba, kĩ sư và nhân viên mua sắm như thế nào để đánh giá các giải pháp thay thế tương thích cho 83015-100B-01-D?

Đối với các kỹ sư và nhân viên mua hàng cần tìm kiếm dây束 thay thế, thay thế cho I-PEX 83015-100B-01-D không thể chỉ đơn giản đối chiếu theo “20Pin+300mm”, mà cần thiết lập mối quan hệ tương ứng đầy đủ về thông số kỹ thuật. Đầu tiên cần xác nhận rằng đầu nối dây liệu có phù hợp với cấu trúc ứng dụng ban đầu hay không, sản phẩm này sử dụng đầu nối mô hình 20373-R20T-06, tương ứng với cấu trúc CABLINE-SS 20Pin; tiếp theo cần xác nhận thông số kỹ thuật của dây liệu, sản phẩm này sử dụng đồng trục siêu mỏng AWG#40, 50Ω, sản phẩm thay thế nên tập trung kiểm tra kích thước导体, cấu trúc cách điện, cấu trúc bọc và tính nhất quán về điện trở; sau đó cần xác nhận độ dài dây 300mm, 1 cặp dây theo thứ tự 1:1, cả hai đầu ra dây và cách cố định có phù hợp với yêu cầu lắp ráp thiết bị hay không. Nếu ứng dụng thuộc trường hợp tín hiệu tốc độ cao, cần tiến hành kiểm tra tính toàn vẹn của tín hiệu thực tế thêm, không thể chỉ dựa vào kích thước tĩnh để phán đoán có tương thích hay không. Đối với phía mua hàng, khuyến nghị nên lấy “mã sản phẩm, số Pin, mô hình đầu nối, AWG thông số, điện trở, độ dài, thứ tự dây và hiệu suất ứng dụng” làm cơ sở quan trọng để so sánh giá cả và xác nhận mẫu từ nhà cung cấp, tránh xảy ra trường hợp sản phẩm có外观 tương tự nhưng không đáp ứng được yêu cầu về hiệu suất điện từ. Theo tài liệu chính thức của I-PEX, 20373-R20T-06 là hộp chânPlug CABLINE-SS 20Pin và phù hợp với các thông số kỹ thuật dây đồng trục Micro-Coaxial, bao gồm AWG#40.

Bốn、Chọn loại, tương thích và các giải pháp thay thế tham khảo và đề xuất

Đối với thiết bị cần sử dụng bộ cáp đồng trục siêu mảnh CABLINE-SS 20Pin, nếu phương án ban đầu tương ứng với I-PEX 83015-100B-01-D, đề xuất trong giai đoạn chọn loại thay thế đầu tiên hãy xác định “20Pin, 300mm, 1 cặp 1, AWG#40, 50Ω, kết nối 20373-R20T-06” là nhóm đặc trưng cốt lõi. Sau đó, dựa trên tần số làm việc thực tế và yêu cầu giao diện tín hiệu của thiết bị, hãy kiểm tra sự nhất quán của điện trở, hiệu quả che chắn, tổn thất truyền tải và kích thước khớp nối của kết nối. Đối với việc kết nối tín hiệu nội bộ thông thường, kích thước, thứ tự cáp và khớp nối là cơ bản; đối với ứng dụng truyền tải tín hiệu tốc độ cao, camera tốc độ cao, thị giác AI và truyền tải dữ liệu tốc độ cao,则需要 chú ý thêm đến sự nhất quán của điện trở và sự toàn vẹn của tín hiệu, nếu cần thiết hãy xác nhận biểu hiện truyền tải của cáp thay thế trong hệ thống mục tiêu thông qua kiểm tra thực tế. Công ty chúng tôi chuyên sản xuất bộ cáp đồng trục siêu mảnh, có thể khớp nối với kết nối器, số Pin,规格 của vật liệu dẫn, độ dài, thứ tự cáp và yêu cầu ứng dụng của khách hàng để phát triển, công ty chúng tôi có thể cung cấp: phương án cáp thay thế tương thích với I-PEX 83015-100B-01-D, có thể phát triển xung quanh cấu trúc CABLINE-SS 20Pin và cáp đồng trục siêu mảnh AWG#40, cung cấp mẫu để kiểm tra và tham khảo khớp nối规格 cho kỹ sư, cũng như cung cấp lựa chọn cung ứng bộ cáp đồng trục siêu mảnh ổn định cho nhân viên mua sắm.

Đối với các thiết bị điện tử tốc độ cao, nhỏ gọn, giá trị của sợi cáp đồng trục siêu mỏng không chỉ là thực hiện kết nối giữa hai mạch điện tử, mà còn quyết định cơ sở phù hợp trong quá trình truyền tải tín hiệu tốc độ cao, bức xạ ảnh hưởng đến khả năng kháng nhiễu và kiểm soát nhiễu chéo, và hiệu suất truyền tải cuối cùng liên quan đến độ ổn định của tín hiệu tốc độ cao của toàn bộ hệ thống. Sợi cáp I-PEX 83015-100B-01-D sử dụng 20Pin, AWG#40, cáp đồng trục siêu mỏng 50Ω, dài 300mm và cấu trúc kết nối CABLINE-SS, là một sản phẩm dây cáp cần được đánh giá từ ba维度: cơ học, điện và tín hiệu tốc độ cao. Đối với khách hàng có nhu cầu thay thế trong nước, thay thế tương thích hoặc phát triển tùy chỉnh, nên ưu tiên xác nhận mẫu kết nối器, số Pin, AWG của vật liệu cáp, điện trở, độ dài và thứ tự cáp, sau đó kết hợp với ứng dụng thực tế để kiểm tra tính toàn vẹn của tín hiệu,以提高 độ tin cậy và tỷ lệ thành công của phương án thay thế.
