I-PEX 83014-100B-01-D 20P tốc độ truyền tín hiệu cao cáp đồng trục mảnh thay thế

Một, I-PEX 83014-100B-01-D cáp đồng trục mỏng và cấu trúc lõi của nó

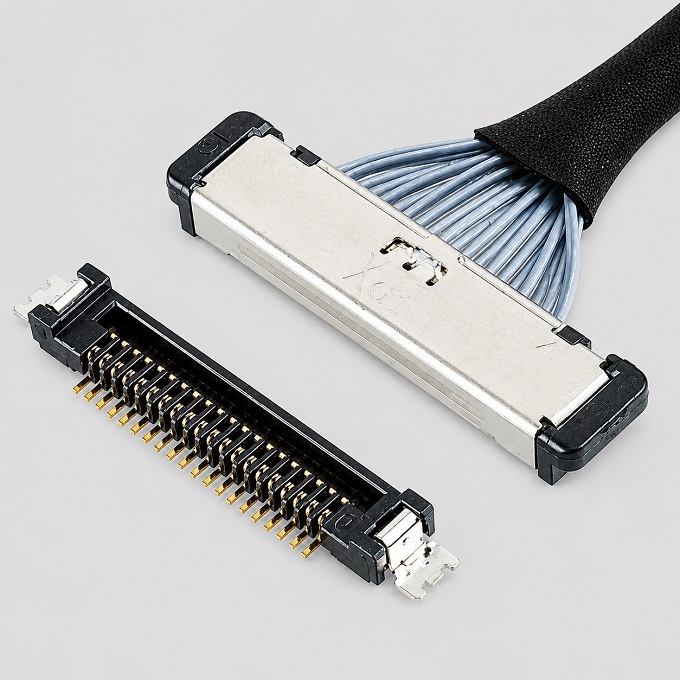

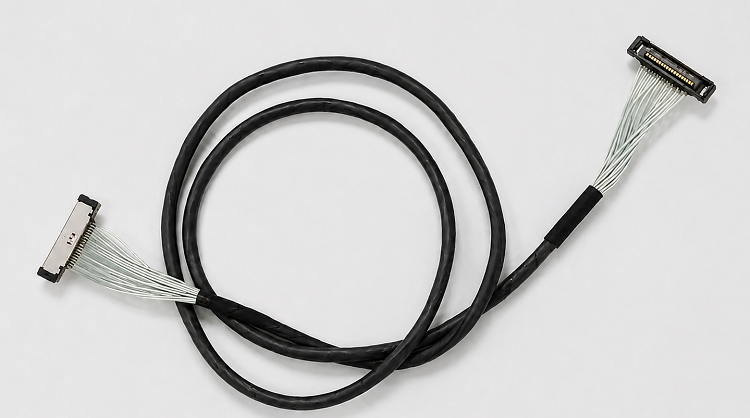

Đối với các thiết bị điện tử có không gian hạn chế như laptop, thiết bị hiển thị, mô-đun camera, thiết bị visión AI và các thiết bị điện tử khác cần kết nối tín hiệu nhanh chóng, các sợi cáp đồng trục siêu mỏng không chỉ phải满足 yêu cầu đường kính nhỏ, kích thước đầu nối gọn gàng mà còn phải duy trì sự ổn định trong việc kiểm soát độ toàn vẹn tín hiệu và nhiễu điện từ. Sản phẩm được phân tích trong bài viết này là I-PEX 83014-100B-01-D thuộc loại sợi cáp đồng trục siêu mỏng CABLINE-SS 20P, sử dụng cấu trúc 20Pin và thứ tự dây 1-to-1, kèm theo đầu nối cuối dây loại 20373-R20T-06,规格 dây 40AWG Micro-Coaxial Cable. Theo tài liệu của I-PEX, 20373-R20T-06 thuộc loại CABLINE-SS 20Pin Plug Housing, hỗ trợ các规格 dây Micro-Coaxial Cable AWG40, AWG36; 系列 CABLINE-SS sử dụng khoảng cách 0.4mm, ch插 thẳng đứng và cấu trúc ra dây ngang, vị trí hóa cho các ứng dụng kết nối nhanh chóng và nhỏ gọn. Đối với kỹ sư, việc chọn loại sợi cáp này không chỉ dựa vào các tham số bề mặt như 20Pin, 40AWG mà còn cần kết hợp đánh giá tổng hợp về điện trở, cấu trúc bọc cách điện, đầu nối cuối, thứ tự dây và yêu cầu tín hiệu nhanh chóng thực tế; đối với nhân viên mua hàng, nên sử dụng mã số đầy đủ 83014-100B-01-D, đầu nối 20373-R20T-06 và 40AWG như cơ sở quan trọng để hỏi giá, mẫu thử và kiểm tra các mẫu thay thế.

二、Cường độ dệt màn che bọc cáp đồng trục siêu mảnh là gì? Tại sao các kỹ sư cần chú ý đến yếu tố này?

Điều mà chúng ta gọi là mật độ che chắn bện đồng trục siêu mỏng, thường hiểu là mức độ che phủ của lớp bện che chắn đối với phần ngoài của cáp, phản ánh trạng thái che phủ thực tế của lớp bện che chắn được hình thành từ sợi kim loại chéo nhau. Mật độ bện không phải là "sợi kim loại nhiều hơn là tốt hơn", mà liên quan đến số lượng sợi, đường kính sợi, khoảng cách bện, góc bện và quy trình bện; mức độ che phủ cao hơn thường có nghĩa là khu vực che phủ liên tục của lớp che chắn được hình thành đầy đủ hơn, nhưng cũng sẽ bị hạn chế bởi đường kính ngoài của cáp, độ mềm, khả năng uốn và quy trình sản xuất. Đối với cáp đồng trục siêu mỏng 40AWG, do kích thước tổng thể đã rất nhỏ, không gian thiết kế của lớp che chắn trở nên hạn chế hơn, vì vậy khi các kỹ sư tiến hành thiết kế dây束 tốc độ cao, họ cần chú ý đến tính liên tục của lớp che chắn, trạng thái che phủ và kết nối che chắn ở đầu, không chỉ chú ý đến đường kính导体. Đặc biệt trong các trường hợp kết nối bên trong của camera tốc độ cao, tín hiệu hiển thị và thiết bị AI, sự kiểm soát ngoại xâm và nhiễu sẽ trực tiếp liên quan đến tính toàn vẹn của tín hiệu. Cần phải nói rõ rằng, trong các tài liệu kỹ thuật 83014-100B-01-D và tài liệu CABLINE-SS đã tải lên, không có sự chỉ định rõ ràng về "phần trăm mật độ bện che chắn" của cáp cụ thể này, vì vậy không thể trực tiếp sử dụng một phần trăm nào đó làm tiêu chuẩn chính thức của 83014-100B-01-D; trong quá trình phát triển thay thế thực tế, nên dựa trên cáp mẫu của khách hàng, cấu trúc dây của nhà sản xuất hoặc tài liệu规格 của dây cụ thể, thông qua phân tích断面, kiểm tra tỷ lệ che phủ che chắn và các thử nghiệm EMI/SI để xác nhận. Các tài liệu đã tải lên cũng cho thấy rằng tài liệu về hiệu suất cao tốc của CABLINE-SS được kiểm tra bằng cáp đồng trục Micro-Coaxial, vì vậy tính nhất quán của cấu trúc che chắn và đầu nối của cáp thay thế cũng đáng được chú ý.

Ba, kỹ sư và nhân viên mua sắm như thế nào để đánh giá tính tương thích và thay thế của dây束 83014-100B-01-D?

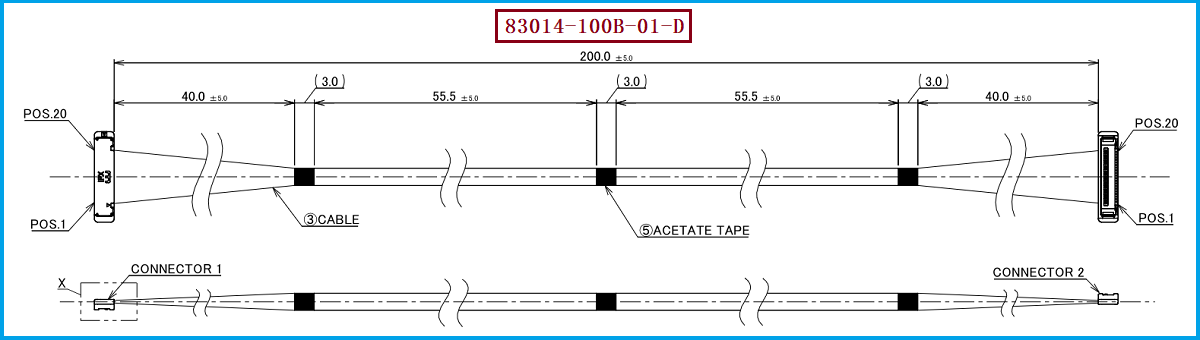

Trong các dự án thực tế, khi kỹ sư thực hiện việc lựa chọn thay thế thiết bị sử dụng I-PEX 83014-100B-01-D, đề nghị trước hết xác nhận cấu trúc 20Pin, thứ tự đường dây 1-to-1, mã số của đầu nối 20373-R20T-06, đồng轴 cáp mảnh 40AWG và chiều dài của cuộn dây và không gian lắp đặt thực tế, sau đó tiếp tục xác nhận điện trở đặc trưng, cấu trúc cách điện, xử lý đầu, độ tin cậy của tiếp xúc và kết quả thử nghiệm tốc độ cao. Theo tài liệu CABLINE-SS, 20373-R20T-06 là vỏ插座 20Pin, trong bảng尺寸 của 20Pin, các kích thước A, B, C, D tương ứng là 12.60mm, 9.10mm, 13.80mm và 7.60mm, và phù hợp với các规格 dây điện AWG34, AWG36, AWG40, AWG42. Do đó, sản phẩm thay thế không đơn giản chỉ là "thay một cuộn dây 40AWG", mà cần đảm bảo đầu nối, dây điện và toàn bộ bộ phận kết nối có thể tạo thành một khối đồng bộ. Đối với nhân viên mua hàng, khi hỏi giá, đề xuất yêu cầu nhà cung cấp xác nhận đồng thời mã số sản phẩm, số Pin, độ dày dây, thứ tự đường dây, chiều dài, mã số đầu nối và cấu trúc cách điện, để tránh trường hợp đầu nối số Pin相同 nhưng thứ tự đường dây, cách kết nối hoặc hiệu suất điện tử khác nhau. Đối với nhu cầu quốc tế hóa và thay thế chuỗi cung ứng, công ty chúng tôi có thể cung cấp方案 thay thế cáp tương thích với I-PEX 83014-100B-01-D, có thể tùy chỉnh theo cấu trúc thiết bị thực tế của khách hàng, yêu cầu của đầu nối, dây đồng轴 mảnh 40AWG, yêu cầu thứ tự đường dây và chiều dài, và phát triển phù hợp với cấu trúc cách điện và kỹ thuật kết nối, cung cấp lựa chọn cáp đồng轴 mảnh thay thế cho việc xác nhận kỹ thuật và mua hàng hàng loạt.

Bốn、Lựa chọn mẫu, tương thích và các giải pháp thay thế tham khảo và đề xuất

Đối với các kỹ sư và nhân viên mua hàng cần tìm sản phẩm thay thế cho 83014-100B-01-D, đề xuất theo思路 "khớp nối kết nối, khớp nối cáp, khớp nối cấu trúc, khớp nối tính chất điện từ, kiểm tra thực tế". Đầu tiên xác nhận cấu trúc 20Pin CABLINE-SS và đầu nối 20373-R20T-06 có đáp ứng không gian lắp đặt và yêu cầu tương thích của thiết bị, sau đó xác nhận sau khi sử dụng cáp Micro-Coaxial 40AWG,导体, lớp cách điện, lớp bọc và cấu trúc bên ngoài có đáp ứng yêu cầu của dự án không; đối với mật độ dệt màn che là trọng tâm của bài viết này, yêu cầu nhà cung cấp thay thế xác định cấu trúc màn che,而不是 chỉ sử dụng "có màn che" làm tiêu chí đánh giá, vì cùng một dây dẫn song song nhỏ nhưng có thể có sự khác biệt trong hiệu suất chống nhiễu dưới sự thay đổi của mật độ dệt, vật liệu màn che và xử lý接地 tại đầu. Đối với dự án tốc độ tín hiệu cao, nên kết hợp với kiểm tra tính toàn vẹn tín hiệu, tần số làm việc, chiều dài cáp, đầu nối và đường dẫn PCB, đồng thời kiểm tra các yêu cầu EMI/EMC qua thiết bị thực tế. Đối với phía mua hàng, đề xuất đặt I-PEX 83014-100B-01-D, 20373-R20T-06, 40AWG, 20Pin, 1-to-1 làm điều kiện hỏi giá cơ bản, sau đó bổ sung chiều dài, điện trở, cấu trúc màn che và yêu cầu kiểm tra dựa trên yêu cầu của dự án. Công ty chúng tôi có thể cung cấp方案 thay thế线束 I-PEX 83014-100B-01-D, có thể tùy chỉnh phát triển xung quanh đầu nối kết nối cáp đồng trục nhỏ, cáp 40AWG, thứ tự dây, chiều dài và cấu trúc màn che, giúp khách hàng thay thế nội địa hóa sản phẩm, tối ưu hóa chuỗi cung ứng và đánh giá mua hàng hàng loạt dựa trên tiêu chuẩn sản phẩm ban đầu.

Đối với bộ cáp đồng trục siêu mỏng 20P I-PEX 83014-100B-01-D, 40AWG xác định cơ sở cho việc nhỏ gọn của dây dẫn, trong khi mật độ bện che chắn là yếu tố cấu trúc đáng chú ý để hiểu khả năng kháng nhiễu và hiệu suất truyền tín hiệu cao tốc. Cần lưu ý rằng tài liệu hiện có 83014-100B-01-D không công bố tỷ lệ mật độ bện che chắn cụ thể, vì vậy việc phát triển thay thế không thể chỉ dựa trên kinh nghiệm mà cần được xác minh thông qua phân tích mẫu dây, xác nhận cấu trúc và kiểm tra điện気 thực tế.
