I-PEX 83028-100B-01-D 50P cao tốc truyền tín hiệu đồng trục siêu mảnh thay thế

Một, hướng tới nhu cầu kết nối tốc độ cao, nhận biết I-PEX 83028-100B-01-D cáp đồng trục mỏng

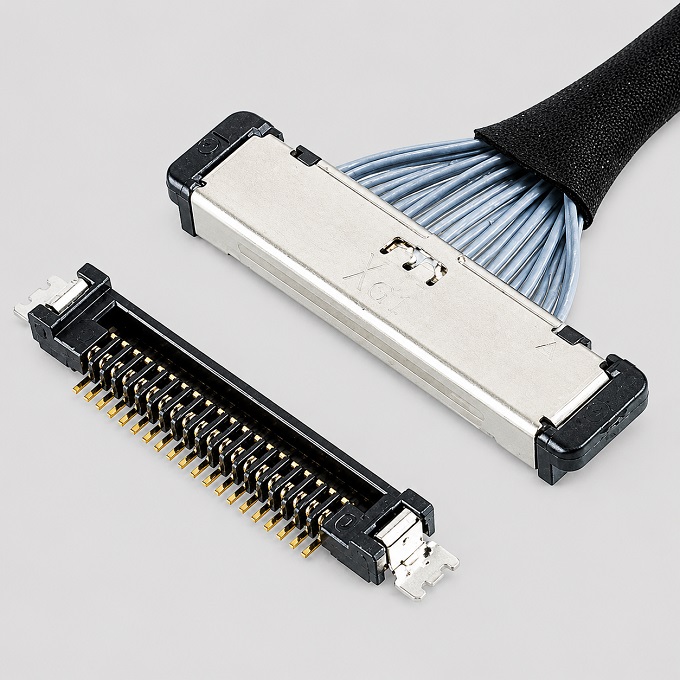

Trong các thiết bị điện tử cao tốc như máy tính xách tay, thiết bị hiển thị mỏng, hệ thống vision công nghiệp và các thiết bị điện tử khác, các thành phần kết nối nội bộ không chỉ cần đáp ứng yêu cầu sắp xếp dây cáp trong không gian hạn chế mà còn cần đảm bảo truyền tín hiệu, độ tin cậy của kết nối và độ chính xác trong lắp ráp. Đối với các ứng dụng này, loạt I-PEX CABLINE-SS cung cấp giải pháp kết nối đồng trục siêu mỏng gọn gàng. Sản phẩm được giới thiệu lần này là I-PEX 83028-100B-01-D, tương ứng với bộ cáp đồng trục siêu mỏng CABLINE-SS 50Pin, độ dài tiêu chuẩn là 100mm, định nghĩa vị trí dây là 1-1, và đầu nối dây là mẫu 20373-R50T-06. Dòng này sử dụng khoảng cách điểm tiếp xúc 0.4mm và thiết kế cấu trúc ngang và đứng, đồng thời có đặc điểm cấu trúc tiếp xúc đôi W-Point. Đối với kỹ sư, khi chọn loại dây này, cần đánh giá tổng hợp kích thước đầu nối, không gian uốn dây, phân phối tín hiệu và yêu cầu truyền tải tốc độ cao; đối với nhân viên mua hàng, việc kiểm tra chính xác số liệu về mã số dây, số chân, độ dài dây, định nghĩa vị trí dây và mẫu đầu nối sẽ giúp giảm rủi ro về việc nhầm lẫn và thay thế không phù hợp. Công ty chúng tôi chuyên sản xuất cáp đồng trục siêu mỏng, có thể phát triển và đánh giá các giải pháp thay thế tương thích với yêu cầu của sản phẩm mục tiêu, cung cấp lựa chọn cung cấp dây cáp linh hoạt hơn cho khách hàng.

Câu hai: Cấu trúc nội tại của đường dẫn song song mỏng như thế nào? Hiểu về truyền tải nhanh từ导体 đến lớp bảo vệ.

Cực mỏng của đồng trục không phải là một sợi dẫn kim loại đơn giản mà là một loại micro transmission line được cấu tạo từ nhiều cấu trúc đồng tâm hoặc gần đồng tâm. Cấu trúc tiêu biểu bao gồm导体 trung tâm, môi trường cách điện, lớp bọc导体 ngoài cùng và lớp vỏ bảo vệ bên ngoài.导体 trung tâm chịu trách nhiệm truyền tín hiệu điện; môi trường cách điện cách ly导体 trung tâm với导体 ngoài cùng và tham gia quyết định đặc tính điện trở của cáp; lớp bọc导体 ngoài cùng cung cấp con đường hồi lại cho tín hiệu và giúp giảm thiểu nhiễu điện từ bên ngoài và giảm辐射 tín hiệu ra bên ngoài; lớp vỏ bảo vệ bên ngoài được sử dụng để bảo vệ cấu trúc bên trong, giảm nguy cơ hư hỏng cơ học trong quá trình lắp ráp và sử dụng. Đối với loại cáp CABLINE-SS 50Pin 83028-100B-01-D này, cáp cần phải duy trì đường kính ngoài nhỏ trong không gian hạn chế, đồng thời đáp ứng yêu cầu cấu trúc kết nối nhiều kênh. Sách tài liệu chính thức của I-PEX liệt kê các điều kiện kiểm tra hiệu suất cao-speed của đồng trục cực mỏng AWG 40, bao gồm các điều kiện như bộ kết nối 40Pin, điện trở 45Ω và chiều dài cáp 100mm; điều này thuộc về tài liệu tham khảo thử nghiệm loạt, không phải là chứng nhận độc lập về hiệu suất của bộ cáp 50Pin này. Trong quá trình thiết kế thực tế, kỹ sư nên chú ý đến sự liên tục của điện trở, chất lượng kết nối đầu cuối của lớp bọc cách điện, bán kính gấp của cáp và độ toàn vẹn tín hiệu trong khu vực chuyển tiếp của bộ kết nối. Chỉ khi kết hợp cấu trúc cáp, công nghệ kết nối đầu cuối và thiết kế bộ kết nối mới có thể kiểm soát hiệu quả nguy cơ phản xạ, nhiễu chéo và hao hụt trong quá trình truyền tín hiệu cao-speed.

Ba, từ việc thiết kế công trình và quản lý mua hàng, xác định lựa chọn loại hình và các phương án tương thích và thay thế tham khảo và đề xuất

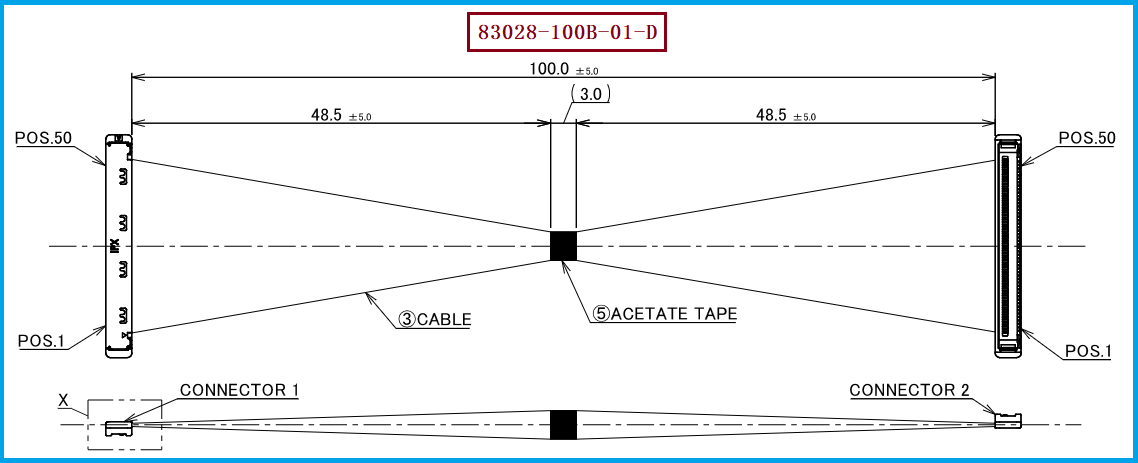

Đối với việc chọn loại và phát triển thay thế cho sợi cáp đồng trục mỏng I-PEX 83028-100B-01-D,_engineer nên trước tiên xác nhận số lượng điểm nối 50Pin, độ dài tiêu chuẩn của dây 100mm, định nghĩa vị trí dây 1-1 và mẫu cắm kết nối 20373-R50T-06, và tiếp tục kiểm tra kích thước hình dáng, cấu trúc phù hợp, hướng ra dây và không gian lắp đặt thực tế của kết nối. Dòng CABLINE-SS sử dụng khoảng cách điểm nối 0.4mm, tài liệu series còn liệt kê độ cao phù hợp 1.65±0.2mm và độ sâu 3mm, nhưng trong dự án cụ thể vẫn nên dựa trên bản vẽ và phiên bản kết nối tương ứng. Về vật liệu dây, tài liệu series I-PEX liệt kê AWG 40 là规格 của cáp đồng trục mỏng có thể sử dụng, và công bố thông tin kiểm tra tốc độ cao của series trong điều kiện AWG 40, 45Ω, độ dài dây 100mm. Tuy nhiên, AWG规格 của sợi cáp mục tiêu thay thế nên được核实 cuối cùng trong bản vẽ ban đầu hoặc quy định kỹ thuật chính thức, không nên dựa vào điều kiện kiểm tra series cùng series. Khi询价 hoặc nhập nguồn cung cấp thay thế, nhân viên mua hàng nên cung cấp đồng thời số lượng nguyên liệu, phiên bản bản vẽ, độ chênh lệch độ dài dây, bảng vị trí dây, yêu cầu kết nối,规格 dây và tiêu chuẩn kiểm tra, và xác nhận tính nhất quán của mẫu thử và sản xuất hàng loạt. Công ty của chúng tôi có thể cung cấp: giải pháp thay thế tương thích với I-PEX 83028-100B-01-D, có thể tiến hành xác nhận规格, sản xuất mẫu và đánh giá khả năng sản xuất. Sản phẩm thay thế có thể thay thế trực tiếp hay không cần được xác nhận thông qua kiểm tra kích thước, dẫn điện, cách điện, chất lượng kết nối đầu và kiểm tra tốc độ cao để đảm bảo tuân thủ yêu cầu thực tế của thiết bị khách hàng.

Tứ, cung cấp sự lựa chọn linh hoạt cho việc sản xuất thiết bị và chuỗi cung ứng, xây dựng giải pháp thay thế sợi cáp đồng tâm siêu mảnh có thể xác minh

Đối với đội ngũ nghiên cứu và phát triển thiết bị, sản xuất điện tử và quản lý procurement, khi chọn loại cáp đồng trục mỏng, không thể chỉ so sánh giá đơn hay ngoại觀 mà còn cần xem xét tổng hợp về sự nhất quán của mô hình, sự tương thích cơ học, tính năng điện, quy trình sản xuất và ổn định về lô hàng. I-PEX 83028-100B-01-D được xác định là cáp mục tiêu CABLINE-SS 50Pin, 100mm, 1-1 vị trí dây, cung cấp sự tham chiếu rõ ràng cho kết nối nhiều kênh bên trong thiết bị liên quan. Khi phát triển sản phẩm thay thế tương thích với loại mô hình này, nên dựa trên sơ đồ kỹ thuật gốc, tài liệu规格 chính thức và yêu cầu kỹ thuật được khách hàng xác nhận, tập trung kiểm soát quy cách dây, kết nối đầu nối, sự phù hợp của thứ tự dây, độ chặt kích thước và quy trình kiểm tra sản phẩm. Công ty chúng tôi chuyên sản xuất cáp đồng trục mỏng, có thể hỗ trợ khách hàng trong việc đánh giá sản phẩm thay thế, thử nghiệm mẫu và hợp tác trong sản xuất sau này, giúp khách hàng mở rộng lựa chọn cung cấp và tối ưu hóa quy trình procurement và nhập khẩu dự án dưới sự đảm bảo về yêu cầu kỹ thuật. Bất kể là kỹ sư thiết kế dự án mới hay nhân viên procurement tìm kiếm kênh cung cấp thay thế, quy trình xác nhận và kiểm tra规格 đầy đủ và có thể theo dõi là nền tảng quan trọng để thực hiện việc thay thế tin cậy.

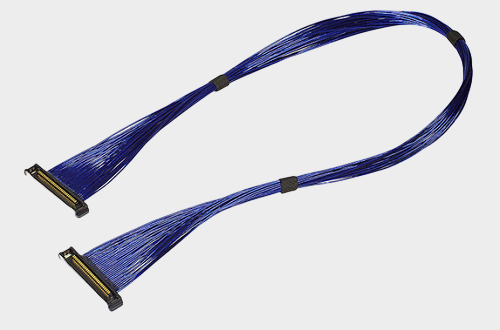

I-PEX 83028-100B-01-D Chọn loại cáp đồng trục siêu mảnh tập trung vào cấu trúc kết nối 50Pin, độ dài cáp 100mm, định nghĩa vị trí cáp 1-1, mẫu kết nối cuối cáp 20373-R50T-06 và yêu cầu cáp AWG đã được kiểm tra theo规格 văn bản gốc. Bằng cách hiểu cấu trúc nội bộ của cáp đồng trục siêu mảnh, kết hợp với phù hợp kết nối, độ toàn vẹn tín hiệu và yêu cầu kiểm tra sản xuất, kỹ sư và nhân viên mua hàng có thể đánh giá có mục tiêu hơn các giải pháp thay thế tương thích. Công ty chúng tôi có thể cung cấp giải pháp cáp thay thế tương thích với I-PEX 83028-100B-01-D, cung cấp hỗ trợ sản xuất từ việc kiểm tra规格 đến xác minh mẫu.

Tôi là【7A điện tử网】Công ty chúng tôi có hệ thống sản xuất cáp đồng trục mỏng hoàn chỉnh và đội ngũ kỹ thuật, có thể đáp ứng các yêu cầu tùy chỉnh và thay thế cho các loại cáp đồng trục; chào mừng liên hệ: Quản lý Lý18013280527（微信同号）。
