I-PEX 83029-100B-01-D 50P tốc độ cao truyền tín hiệu đồng trục mỏng thay thế

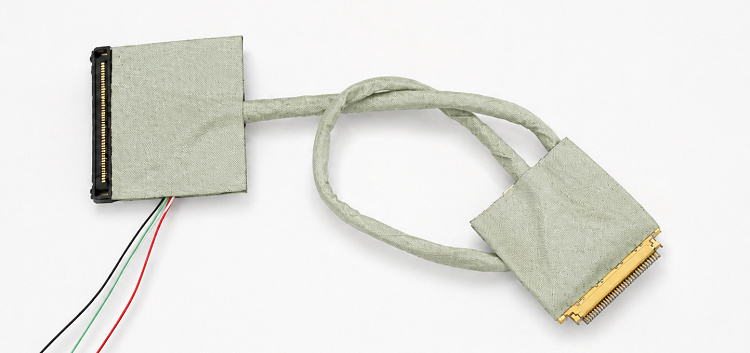

Giới thiệu sản phẩm: I-PEX 83029-100B-01-D, giải pháp kết nối tốc độ cao cho thiết bị gọn gàng

Trong các thiết bị điện tử cao tốc như máy tính xách tay, thiết bị hiển thị mỏng, hệ thống视觉 công nghiệp và các thiết bị điện tử khác, các sợi kết nối bên trong không chỉ cần đáp ứng yêu cầu về bố cục không gian mà còn cần đảm bảo tính ổn định của việc truyền tải tín hiệu, độ chính xác của thứ tự dây và tính tin cậy trong sử dụng lâu dài. Để đáp ứng những yêu cầu này, loạt cáp I-PEX CABLINE-SS 50Pin cùng trục mỏng cung cấp một giải pháp kết nối gọn gàng. Sản phẩm được giới thiệu trong bài viết này là I-PEX 83029-100B-01-D, sử dụng cáp cùng trục mỏng 40AWG, đầu dây đi kèm với đầu nối mẫu 20373-R50T-06. Cáp tiêu chuẩn này tương ứng với 50Pin, chiều dài cáp 200mm và định nghĩa 1-1 vị trí dây, phù hợp để làmreference khi phát triển thay thế sản phẩm gốc, sửa chữa thiết bị và tối ưu hóa chuỗi cung ứng. Đối với các kỹ sư, việc chọn cáp thay thế không chỉ chú ý đến đầu nối có thể kết nối hay không mà còn cần xác nhận chiều dài cáp, định nghĩa vị trí dây,规格 của cáp và hiệu suất tín hiệu thực tế; đối với các nhân viên mua hàng, việc xác định đầy đủ mã số nguyên liệu và các thông số kỹ thuật quan trọng sẽ giúp giảm thiểu sai sót trong việc chọn lựa, nâng cao hiệu quả trong việc thử mẫu, hỏi giá và mua hàng theo lô.

Câu hỏi 2: Kỹ năng kỹ thuật: Sự chênh lệch độ dài của bộ cáp đồng trục siêu mảnh như thế nào ảnh hưởng đến sự đồng bộ của tín hiệu tốc độ cao?

Trong hệ thống tín hiệu tốc độ cao, độ dài của dây cáp không chỉ là một tham số kích thước cơ học, mà còn ảnh hưởng đến độ trễ truyền tín hiệu. Tín hiệu điện cần một khoảng thời gian nhất định để truyền qua dây cáp, khi nhiều luồng tín hiệu đi qua dây cáp có độ dài khác nhau, ngay cả khi chúng được phát ra cùng lúc tại đầu phát, chúng cũng có thể tạo ra sự chênh lệch thời gian tại đầu nhận do đường truyền khác nhau. Hiện tượng này thường được gọi là sự chênh lệch độ trễ truyền hoặc lệch pha giữa các kênh. Đối với hệ thống hiển thị tốc độ cao, mô-đun camera và truyền tải dữ liệu đa kênh, nếu sự chênh lệch độ trễ do độ dài khác nhau gây ra vượt quá phạm vi cho phép của đầu nhận, có thể làm tăng khó khăn trong việc thu thập tín hiệu và phục hồi thời序, ảnh hưởng đến độ ổn định của hệ thống. Điều cần lưu ý là sự chênh lệch độ dài không phải là yếu tố duy nhất, các yếu tố như đặc tính điện môi của dây cáp, kết nối đầu nối, tần số tín hiệu và thiết kế thời序 hệ thống cũng rất quan trọng. Do đó, khi kỹ sư thiết kế dây cáp đồng trục siêu mảnh, họ nên đánh giá sự khớp nối độ dài giữa các kênh dựa trên giao diện và yêu cầu tín hiệu cụ thể,而不是 chỉ đơn thuần theo đuổi độ dài tuyệt đối của tất cả các dây cáp. Đối với dây cáp loại I-PEX 83029-100B-01-D này, có 50 chân, dài 200mm, khuyến nghị trong quá trình phát triển thay thế, cần xác nhận đồng thời độ chênh lệch độ dài tổng thể, đường truyền thực tế của từng kênh và kết quả kiểm tra tính toàn vẹn tín hiệu cần thiết, đảm bảo rằng dây cáp không chỉ khớp kích thước cơ học mà còn đáp ứng yêu cầu đồng bộ tín hiệu tốc độ cao của thiết bị.

Ba, khác nhau giuã công nghẹn phụ hop và nhu cau mua sản: xác định và phụ hợp, chỉnh thay thẻ tham khảo và nhân kiện

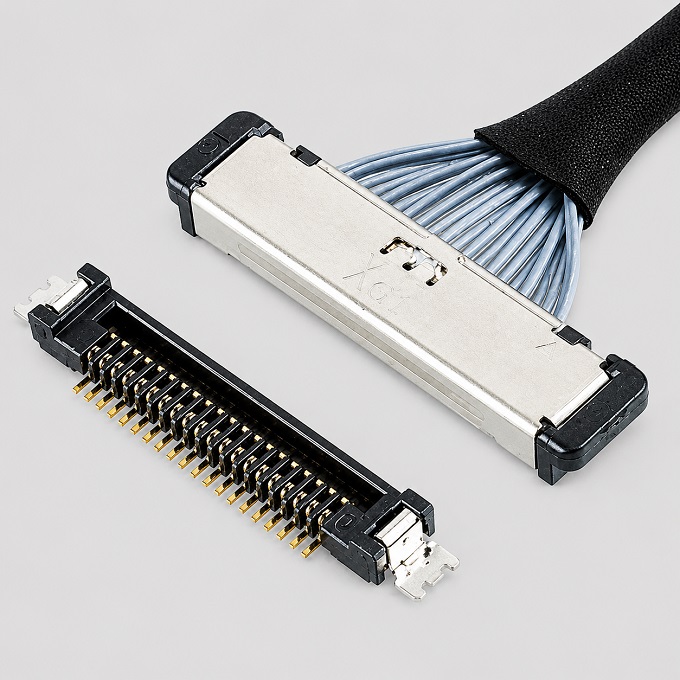

Đối với khách hàng cần tìm sản phẩm thay thế cho I-PEX 83029-100B-01-D, khuyến nghị tiến hành đánh giá khả năng tương thích dựa trên bản vẽ kỹ thuật gốc và giao diện thiết bị thực tế. Đầu tiên, nên kiểm tra cấu trúc, kích thước khớp và hướng lắp đặt của đầu nối CABLINE-SS 50Pin, và xác nhận đầu nối cuối dây cáp 20373-R50T-06 phù hợp với cấu trúc dây束 mục tiêu; sau đó, nên duy trì yêu cầu về quy cách dây đồng trục 40AWG rất mỏng, và xác nhận chiều dài dây là 200mm, vị trí dây định nghĩa là 1-1, tránh lỗi kết nối thiết bị do sự khác biệt về thứ tự dây hoặc chiều dài. Đối với ứng dụng tốc độ cao, nên kết hợp xác minh các chỉ tiêu quan trọng như kháng trở, tổn thất chèn, tổn thất phản xạ, nhiễu và chậm trễ giữa các kênh. Tài liệu CABLINE-SS của I-PEX chính thức giới thiệu các đặc điểm của sản phẩm với khoảng cách chạm 0.4mm, độ cao khớp 1.65±0.2mm và khả năng ứng dụng tối đa đến 16Gbps/kênh,但这些 thông số trong series không thể thay thế trực tiếp kết quả đo thực tế của dây束 cụ thể. Trong quá trình询价, cũng nên cung cấp đồng thời số liệu mục tiêu, phiên bản bản vẽ, số lượng yêu cầu, yêu cầu giao hàng và tiêu chuẩn kiểm tra để nhà cung cấp có thể đánh giá chính xác. Công ty chúng tôi có thể cung cấp: giải pháp dây束 thay thế tương thích với I-PEX 83029-100B-01-D, có thể tiến hành phát triển thay thế, sản xuất mẫu và xác minh kỹ thuật dựa trên bản vẽ sản phẩm, mẫu đầu nối và quy cách dây cáp của khách hàng, hỗ trợ khách hàng đánh giá khả năng tương thích sản phẩm, và cung cấp kênh cung ứng tùy chọn cho việc mua hàng theo lô. Độ tương thích cụ thể và hiệu suất nên dựa trên quy cách và kết quả kiểm tra được xác nhận bởi cả hai bên.

Tứ、Quản lý chất lượng và giá trị ứng dụng của dây dẫn thay thế: từ xác minh mẫu đến giao hàng theo lô

Giá trị thay thế của cáp đồng trục siêu mỏng không chỉ ở việc hình dạng và giao diện sản phẩm có thể khớp nối mà còn ở việc đảm bảo sự nhất quán trong các lô hàng, chất lượng kết nối và khả năng truyền tải nhanh đáp ứng được yêu cầu của thiết bị thực tế. Trong giai đoạn xác nhận mẫu, cần kiểm tra kỹ lưỡng các yếu tố như lắp ráp của bộ nối, vị trí của các chân nối, độ dài của cáp, mối tương ứng của các sợi cáp và外观 và tình trạng kết nối; đối với các ứng dụng có yêu cầu truyền tải nhanh, cần tiến hành các thử nghiệm tính năng điện tử tương ứng theo quy định kỹ thuật của khách hàng. Sau khi bước vào sản xuất hàng loạt, cần liên tục quan tâm đến sự nhất quán của nguyên liệu thô, kiểm soát quy trình sản xuất, hồ sơ kiểm tra và theo dõi sản phẩm để giảm thiểu nguy cơ lắp ráp và sử dụng do sự khác nhau trong các lô hàng. Với các kỹ sư, quy trình này giúp giảm thiểu không确定性 của việc thay đổi thiết kế và gỡ lỗi hệ thống; đối với các nhân viên mua hàng, việc xác định rõ tài liệu kỹ thuật và tiêu chuẩn nhận diện giúp xây dựng mối quan hệ cung cấp ổn định hơn và đánh giá chi phí toàn diện của việc mua hàng thay thế. Là nhà sản xuất cáp đồng trục siêu mỏng, chúng tôi có thể cung cấp giải pháp thay thế cáp tương thích với mẫu số I-PEX 83029-100B-01-D, hỗ trợ khách hàng tiến hành đánh giá mẫu, xác nhận规格 và thực hiện sản xuất hàng loạt tiếp theo. Bằng cách đưa việc khớp nối nối jack, kiểm soát độ dài cáp, yêu cầu của dây dẫn 40AWG và việc kiểm tra truyền tải nhanh vào quy trình phát triển đồng nhất, chúng tôi có thể cung cấp lựa chọn thay thế cáp更有 tính mục tiêu cho việc kết nối nhanh trong thiết bị điện tử gọn gàng.

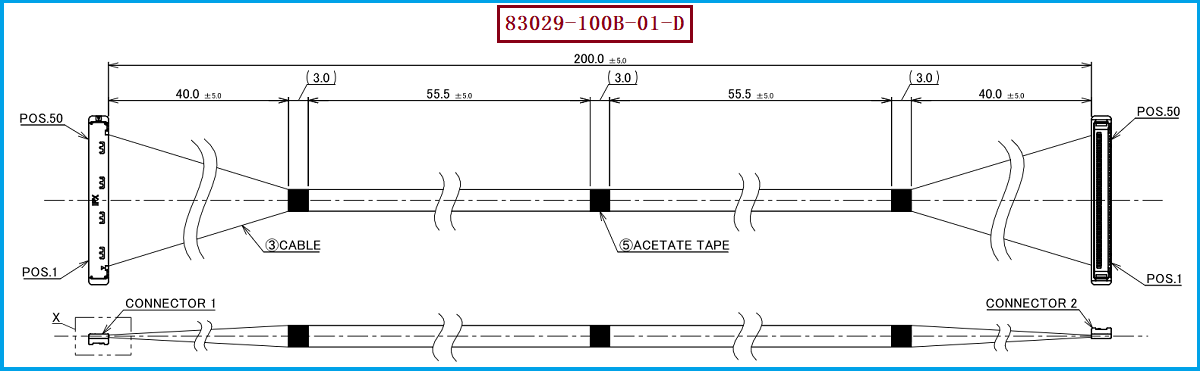

I-PEX 83029-100B-01-D là một bộ sợi cáp đồng trục siêu mỏng trong系列 CABLINE-SS, có 50Pin, dài 200mm, đường kính AWG 40, và được định nghĩa vị trí dây 1-1. Trong quá trình thay thế phát triển, cần chú ý đến đầu nối cáp 20373-R50T-06, kích thước phù hợp của đầu nối, thứ tự dây, độ chênh lệch độ dài dây và tính toàn vẹn của信号 tốc độ cao. Đồng thời, kiểm soát hợp lý độ chênh lệch độ dài của các kênh giúp quản lý độ trễ truyền tín hiệu tốc độ cao, hỗ trợ cho sự hoạt động ổn định của hệ thống nhiều kênh.

Tôi là【7A điện tử网】，cung cấp giải pháp thay thế thành thạo và hỗ trợ kỹ thuật, sản phẩm cho các bộ sợi cáp đồng轴 tốc độ cao và mảnh nhỏ, nếu có nhu cầu xin liên hệ: Quản lý尹18013280527（微信同号）。
