I-PEX 83030-100B-01-D 50P cao tốc truyền tín hiệu đồng trục mảnh thay thế

Một、 Thiết kế kết nối chặt chẽ 50Pin: Tích hợp không gian chặt chẽ và truyền tín hiệu tốc độ cao

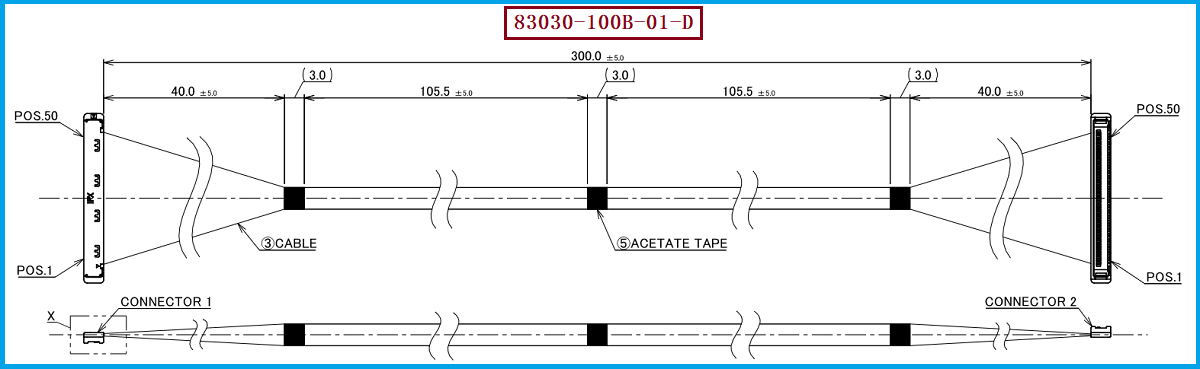

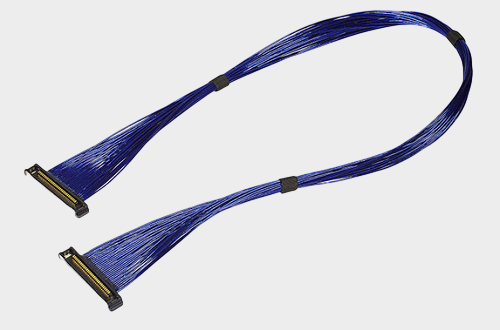

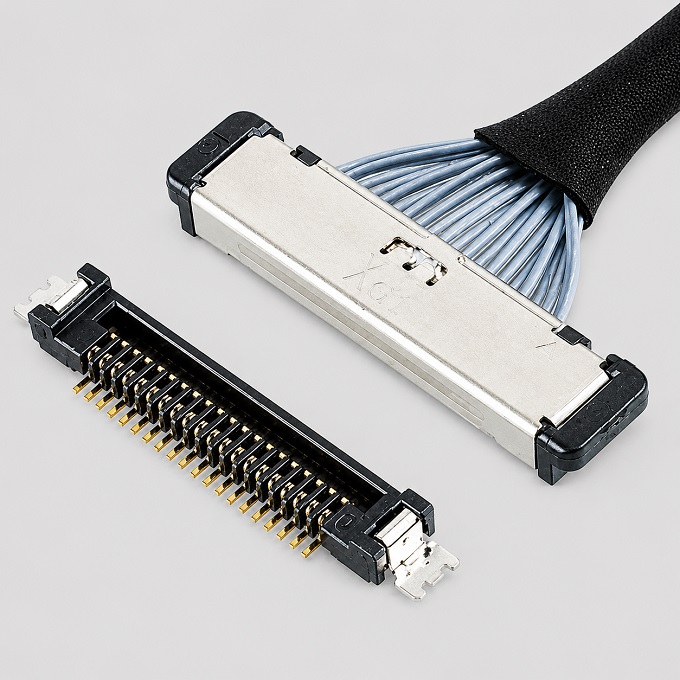

Trong các thiết bị máy tính xách tay, thiết bị hiển thị mỏng, hệ thống视觉 công nghiệp và thiết bị điện tử tốc độ cao, không gian kết nối nội bộ liên tục thu hẹp, trong khi tốc độ truyền tín hiệu và độ tin cậy của kết nối yêu cầu liên tục tăng cao. Làm thế nào để thực hiện việc truyền nhiều luồng tín hiệu ổn định trong không gian hạn chế trở thành vấn đề cần được kỹ sư điện tử chú ý khi chọn loại cáp. Dòng I-PEX CABLINE®-SS sử dụng khoảng cách đầu nối 0.4mm, cấu trúc thẳng đứng góc vuông và thiết kế ra lưới ngang, phù hợp với các trường hợp yêu cầu cao về chiều cao của đầu nối, không gian bố trí cáp và kết nối tín hiệu tốc độ cao. Bài viết này giới thiệu cáp đồng trục mỏng I-PEX 83030-100B-01-D, là thành phần của bộ cáp cho cấu hình 50Pin, 300mm, 1-1 theo thứ tự, phù hợp với đầu nối cuối của dây dẫn loại 20373-R50T-06, và quy cách cáp đồng trục mỏng tương ứng là 40AWG. Đối với kỹ sư, những thông tin này là cơ sở quan trọng để tiến hành khớp nối đầu nối, bố trí cáp và đánh giá phương án thay thế; đối với nhân viên mua sắm, việc xác định rõ ràng số liệu về mã sản phẩm, số chân, chiều dài cáp, thứ tự cáp và quy cách cáp giúp giảm thiểu sự nhầm lẫn về mẫu mã, nâng cao độ chính xác trong việc yêu cầu báo giá, xác nhận mẫu và mua hàng theo lô.

二、Cáp đồng trục siêu mảnh thích hợp với dải tần số nào? Điểm quyết định chính là hiệu suất của cáp và hệ thống.

Chuỗi cáp đồng trục siêu mỏng không tồn tại mức tần số hoạt động tối đa duy nhất cho tất cả các sản phẩm. Mức tần số sử dụng phụ thuộc vào nhiều yếu tố như cấu trúc cáp, điện trở nội tại, tổn thất chèn, tổn thất phản xạ, hiệu suất bảo vệ từ, cấu trúc chuyển tiếp của đầu nối và khoảng cách truyền thực tế. Nhìn chung, cáp đồng trục siêu mỏng có thể được sử dụng để truyền tải tín hiệu số hóa cao tần, tín hiệu射频 và tín hiệu số tốc độ cao, nhưng các tiêu chuẩn đánh giá khác nhau đối với từng ứng dụng: ứng dụng射频 thường chú ý đến tính liên tục của điện trở trong dải tần GHz và tổn thất, trong khi ứng dụng số tốc độ cao cần chú ý thêm đến thời gian tăng tốc tín hiệu, băng thông kênh, trục trặc và hình ảnh mắt. Theo tài liệu chính thức của I-PEX, loạt CABLINE®-SS có khả năng ứng dụng tối đa 16Gbps/Lane, các bài kiểm tra về hiệu suất cao tốc sử dụng đầu nối 40Pin, cáp đồng trục siêu mỏng AWG40, điện trở 45Ω và chiều dài cáp 100mm. Hiệu suất này không thể trực tiếp so sánh với khả năng truyền tải tốc độ của dòng cáp 300mm này trong tất cả các hệ thống, cũng không thể suy ra một dải tần GHz hoạt động cố định. Đối với các dự án nghiên cứu và phát triển sử dụng I-PEX 83030-100B-01-D, các kỹ sư nên kết hợp mục tiêu tiêu chuẩn giao diện, dải tần tín hiệu, ngân sách tổn thất kênh và điều kiện敷设 thực tế để xác định điện trở và hiệu suất tần số cần thiết, và kiểm tra thiết kế thông qua tổn thất chèn, tổn thất phản xạ, trục trặc hoặc hình ảnh mắt. Các nhân viên mua hàng cũng nên纳入 yêu cầu điện trở, điều kiện kiểm tra và tiêu chuẩn xác nhận hiệu suất vào kỹ thuật số khi询价, tránh chỉ dựa vào tên gọi "cáp tốc độ cao" để đánh giá.

Ba, chọn lựa và tham khảo các giải pháp tương thích và thay thế: từ mã số, cấu trúc đến hiệu suất điện tử đánh giá tổng hợp

Đối với các nhà sản xuất dự kiến sử dụng thiết bị có mã I-PEX 83030-100B-01-D, khi chọn lựa dây cáp hoặc tìm kiếm sản phẩm thay thế tương thích, khuyến nghị đầu tiên hãy xác nhận rằng đầu nối mục tiêu là CABLINE®-SS, số lượng chốt là 50Pin, chiều dài dây là 300mm, thứ tự dây là 1-1,规格 dây là 40AWG, mẫu đầu nối kết nối dây là 20373-R50T-06. Các tham số này cùng nhau tạo thành cơ sở phát triển thay thế, không thể chỉ so sánh số chốt hoặc外观 để xác định hoàn toàn tương thích. Về cấu trúc, cần kiểm tra kích thước tương thích của đầu nối, cấu trúc khóa, hướng dẫn ra dây, hình dáng tổng thể của dây cáp và không gian lắp đặt; về điện, cần xác nhận đặc tính阻抗, tổn thất truyền tải, liên tục của bọc cách điện, khả năng dẫn và cách điện dựa trên ứng dụng thực tế, và tiến hành kiểm tra toàn vẹn tín hiệu theo yêu cầu của sản phẩm; về chế tạo và chất lượng, cần chú trọng chất lượng kết nối đầu dây, định nghĩa vị trí dây, độ nhất quán về kích thước và ổn định về lô. Nếu dự án sử dụng chiều dài, thứ tự dây hoặc AWG dây khác nhau, ngay cả khi series đầu nối相同, cũng nên đánh giá lại khả năng tương thích. Công ty chúng tôi có thể cung cấp:方案 thay thế dây cáp tương thích với I-PEX 83030-100B-01-D, có thể thực hiện việc phù hợp cấu trúc và đánh giá chế tạo dây cáp đồng trục mỏng dựa trên bản vẽ, mẫu và yêu cầu kỹ thuật của khách hàng, hỗ trợ kỹ sư hoàn thành việc kiểm tra mẫu, và cung cấp kênh cung ứng thay thế cho nhân viên mua sắm. Chiến lược thay thế thực tế sẽ dựa trên sự phù hợp của đầu nối, xác nhận thứ tự dây,规格 dây và yêu cầu kỹ thuật đã được cả hai bên xác nhận, đảm bảo mục tiêu phát triển rõ ràng và quá trình kiểm tra có thể theo dõi lại.

Bốn、Dịch vụ hỗ trợ bộ cáp đồng trục siêu mỏng cho phát triển kỹ thuật và chuỗi cung ứng mua hàng

Đối với đội ngũ nghiên cứu và phát triển, việc chọn lựa dây đồng trục siêu mỏng không chỉ cần xem xét sự phù hợp của kết nối ban đầu mà còn phải quan tâm đến hiệu suất truyền tín hiệu cao tốc, không gian lắp đặt, đường uốn gấp và sự ổn định trong sử dụng lâu dài. Đối với đội ngũ mua hàng, ngoài giá cả sản phẩm, họ còn cần đánh giá tổng hợp về thời gian giao hàng, sự nhất quán về số lượng, khả năng kiểm tra chất lượng và sự liên tục của chuỗi cung ứng. Do đó, khi đưa vào sử dụng dây cáp thay thế tương thích I-PEX 83030-100B-01-D, khuyến nghị nên hoàn thành việc xác nhận bản vẽ và mã số trước, sau đó thông qua việc lắp ráp mẫu, kiểm tra thông mạch, kiểm tra kích thước và kiểm tra tín hiệu cao tốc khi cần thiết, dần dần xây dựng tiêu chuẩn kiểm tra sản xuất hàng loạt. Công ty chúng tôi tập trung vào sản xuất và chế tạo dây đồng trục siêu mỏng, có thể dựa trên yêu cầu dự án thực tế của khách hàng, xung quanh các điều kiện đã xác nhận như 50Pin, 300mm, 40AWG và đầu nối cáp 20373-R50T-06, tiến hành đánh giá sản xuất thay thế tương thích và phát triển mẫu thử.

Chọn loại cable coaxial mỏng I-PEX 83030-100B-01-D chú trọng vào cấu trúc kết nối với mật độ cao,配置 cable rõ ràng và độ phù hợp của hiệu suất信号 với ứng dụng mục tiêu. Bằng việc xác nhận规格 trước, kiểm tra mẫu và kiểm soát chất lượng, kỹ sư có thể giảm thiểu rủi ro trong việc đưa thiết kế vào sản xuất, và người mua hàng cũng có thể đánh giá hiệu quả các giải pháp cung cấp thay thế, cung cấp hỗ trợ cho sản xuất ổn định và tối ưu hóa chuỗi cung ứng của thiết bị điện tử.
