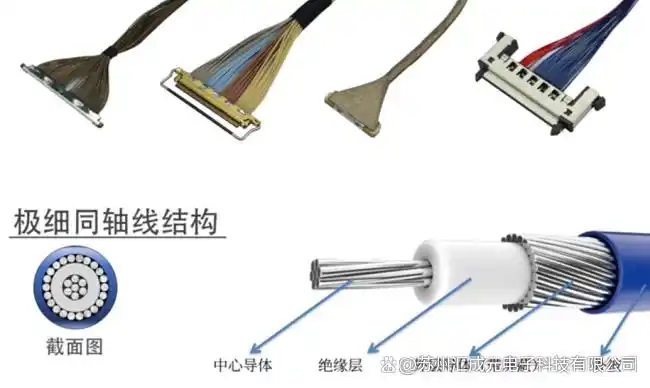

Trong các lĩnh vực như drone, an ninh an toàn, màn hình LCD, máy tính bảng, laptop mỏng và thiết bị y tế, cáp đồng trục siêu mỏng (Micro Coaxial Cable) đã trở thành giải pháp quan trọng để thực hiện truyền tải tín hiệu nhanh chóng và mật độ cao trong các thiết bị nhỏ gọn. Với tốc độ truyền tải dữ liệu ngày càng tăng cao, người ta ngày càng chú ý đến cách mà loại cáp này thực hiện truyền tải ổn định và đảm bảo tính toàn vẹn của tín hiệu. Dưới đây, chúng ta sẽ phân tích hệ thống nguyên lý và các kỹ thuật chính của nó.
Một、Cách truyền tín hiệu của束 cáp đồng trục mỏng như thế nào?
Ji xì tóng zhóu xù shù shì một loại cáp nhỏ gọn chuyên dụng cho tín hiệu cao tần cao tốc, được ứng dụng rộng rãi trong các thiết bị điện tử mỏng nhẹ hoặc bị giới hạn không gian. Ưu thế chính của nó đến từ khả năng kiểm soát điện từ hiệu quả của cấu trúc "tóng zhóu".

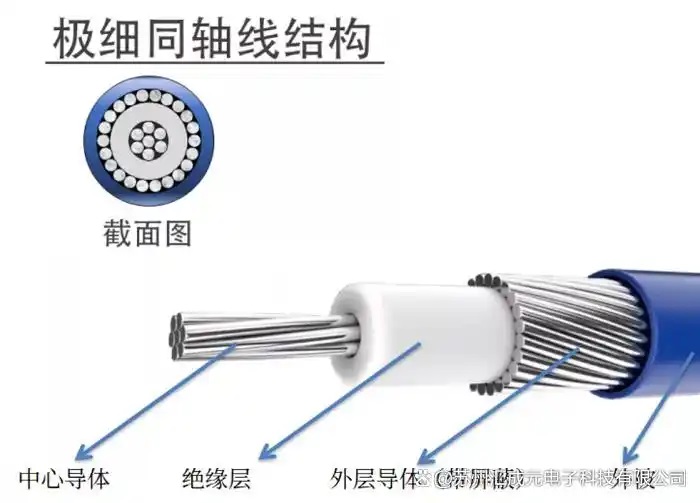

Quá trình truyền tải tín hiệu cơ bản như sau:
• Trục dẫn điện
Là con đường truyền tín hiệu chính, chịu trách nhiệm mang tải các tín hiệu số hoặc analog cao tốc.
• Lớp cách điện
Tách biệt giữa导体 trung tâm và lớp bọc cách điện ngoài, tránh rò rỉ tín hiệu và ức chế truyền dẫn nhiễu.
Lớp chặn
Bộ tạo từ kim loại mỏng và mạng kim loại đan,阻断 hiệu quả EMI từ bên ngoài, ngăn chặn sự quấy rối của dây cáp lân cận.
Bảo vệ ngoài
Dùng để bảo vệ cấu trúc dây dẫn, tăng cường柔性 và độ bền, thích hợp với môi trường gấp gãy nhiều lần bên trong thiết bị.

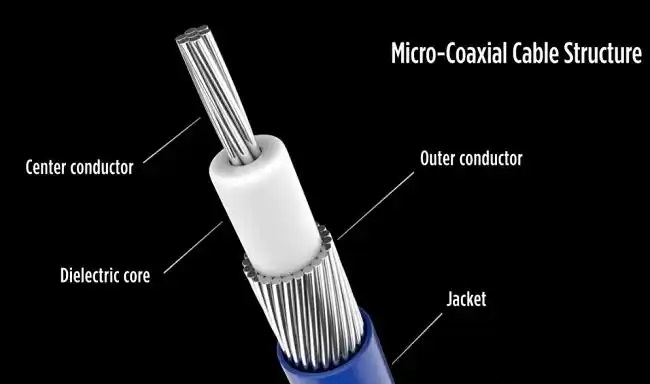

Dựa vào thiết kế đồng trục "đ导体-绝缘体- bọc cách điện- vỏ bảo vệ", tín hiệu có thể truyền tải với tốc độ cao trong导体 trung tâm, đồng thời cấu trúc bọc cách điện đảm bảo tiếng ồn từ bên ngoài không làm rối loạn tính toàn vẹn của dữ liệu, thực hiện truyền tải với tốc độ cao ổn định.
Tại sao chất lượng tín hiệu lại là yếu tố cốt lõi của Micro Coaxial Cable?
Trong môi trường ứng dụng với tốc độ và mật độ cao, các yếu tố như suy giảm tín hiệu, trùng tín hiệu, bất liên tục cản trở, phản xạ sẽ严重影响 tính ổn định của dữ liệu. Còn trong thiết bị siêu mỏng, không gian bố trí dây cáp hạn chế, dễ dàng bị các linh kiện khác gây nhiễu. Do đó, Micro Coaxial Cable phải có khả năng cách điện xuất sắc, độ ổn định cản trở và độ chính xác trong sản xuất, mới có thể đảm bảo chất lượng truyền tải tốc độ cao.
Ba, Cách Micro Coaxial Cable đảm bảo chất lượng tín hiệu?
Thiết kế cấu trúc多层 băm
Thường thấy cấu trúc sử dụng sự kết hợp nhiều lớp che chắn với导体 bọc bạc, cách điện cao su, mạng kim loại dệt và foil kim loại.
trong đó
• Độ dày vải dệt càng cao → hiệu quả cách điện càng mạnh
Đảm bảo ngăn chặn hiệu quả sự xâm nhập của EMI từ bên ngoài, đảm bảo sự ổn định của tín hiệu tần số cao.
2. Điều chỉnh độ đồng tâm độ chính xác cao
Quá trình sản xuất phải kiểm soát chặt chẽ độ đồng tâm giữa导体 và lớp cách điện để duy trì阻抗 toàn bộ một cách nhất quán, tránh hiện tượng thay đổi đột ngột của阻抗 cục bộ dẫn đến phản xạ tín hiệu.
3. Khắc phục trùng kháng trở chính xác
Thường sử dụng giá trị điện trở 50Ω / 75Ω.
Bằng cách kiểm soát chặt chẽ kích thước cấu trúc và tỷ lệ chất liệu, giúp cáp duy trì phạm vi阻抗 tiêu chuẩn, từ đó giảm thiểu tổn thất phản xạ trở lại (Return Loss).
4. vật liệu cách điện thấp tổn thất
Bề mặt cách điện thường được chọn là FEP, ETFE hoặc PTFE v.v. các vật liệu tần số cao, vì chúng có tổn hao điện từ thấp, có thể giảm đáng kể sự suy giảm tín hiệu.
5. Công nghệ kết nối tinh xảo
Micro Coaxial Cable trong quá trình kết nối thường sử dụng kỹ thuật hàn laser, hàn nóng hoặc kết nối chặt chẽ, đảm bảo điểm hàn đồng nhất và tiếp xúc ổn định, từ đó nâng cao tính liên tục của tín hiệu từ nguồn.
Micro Coaxial Cable

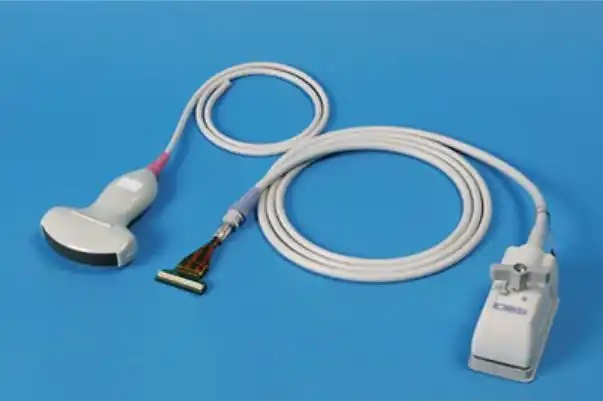

để duy trì hiệu suất truyền tải xuất sắc trong các ứng dụng tốc độ cao, tần số cao, và nhỏ gọn, không thể thiếu sự phối hợp của cấu trúc bọc cách điện nhiều lớp, khả năng sản xuất chính xác cao, vật liệu giảm tổn thất thấp và công nghệ kết nối chuyên nghiệp. Với sự phát triển của drone, giám sát高清, màn hình 8K và thiết bị y tế di động, yêu cầu về hiệu suất của các sợi cáp đồng trục siêu mỏng sẽ tiếp tục tăng lên, và phạm vi ứng dụng cũng sẽ mở rộng liên tục đến nhiều hệ thống điện tử phức tạp hơn.
Chúng tôi đã tập trung lâu dài vào việc thiết kế và tùy chỉnh các sợi cáp tín hiệu tốc độ cao và các sợi cáp đồng trục siêu mỏng, nỗ lực cung cấp các giải pháp kết nối tốc độ cao ổn định và tin cậy cho khách hàng. Nếu bạn có nhu cầu liên quan hoặc muốn biết thêm thông tin, xin vui lòng liên hệ: Quản lý尹
