Từ 6Gbps đến 40Gbps, tầm quan trọng của các sợi cáp đồng siêu mỏng trong thời đại truyền tải tốc độ cao được nâng lên toàn diện

Trong thời đại hiện nay khi các thiết bị điện tử đang bước vào **"thời đại tốc độ cao"**, từ USB4, Thunderbolt 4, đến PCIe 5.0, MIPI D-PHY, eDP HBR3, băng thông của các giao diện ngày càng cao. Tuy nhiên, nhiều kỹ sư trong quá trình调试 lại gặp phải sự khó khăn như sau: hiệu suất của chip hoàn toàn đạt chuẩn, dữ liệu mô phỏng cũng hoàn hảo không có lỗi, nhưng khi bước vào giai đoạn lắp ráp整机, chất lượng tín hiệu lại liên tục không ổn định.
Vấn đề thực sự ở đâu? - Câu trả lời thường ẩn giấu ở những nơi dễ bị bỏ qua nhất: dây điện.

Một、Nút thắt không phải là chip mà là "cơ sở vật chất"
Trong việc truyền tải dữ liệu ở tốc độ cao, yếu tố quyết định độ hoàn chỉnh của tín hiệu không chỉ là hiệu suất của vi mạch mà còn là tổng thể sự biểu hiện của toàn bộ kênh. Kênh này bao gồm các phần như đường truyền PCB, đầu nối và cấu trúc cáp.

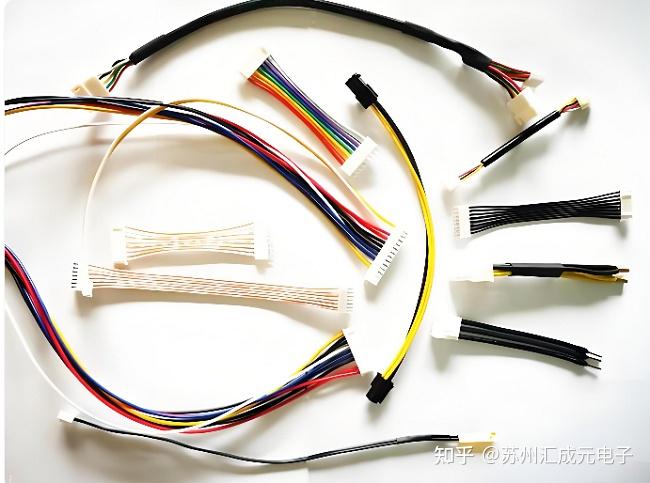

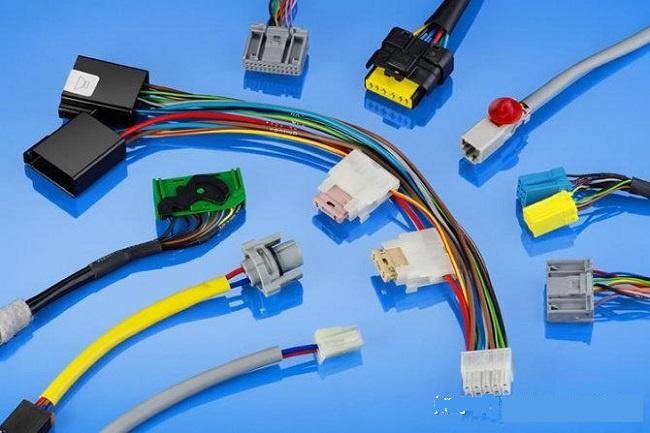

Trong thời kỳ ứng dụng tốc độ thấp, các giải pháp truyền thống như dây nhiều lõi, FFC, cáp nối v.v. vẫn đáp ứng được yêu cầu. Nhưng khi tốc độ vượt quá 6Gbps, 10Gbps thậm chí còn cao hơn, các vấn đề như trùng xung, phản xạ, tổn thất插入, sự không liên tục điện trở sẽ được mở rộng vô hạn. Dù chỉ có sự sai lệch vài厘米, cũng có thể dẫn đến sự sụp đổ của眼图, tỷ lệ lỗi tăng lên, từ đó gây ra sự cố hệ thống.
Điều này có nghĩa là, trong hệ thống tín hiệu tốc độ cao, "chi tiết ở lớp vật lý" quyết định thành bại.

Tại sao "thiết bị dẫn điện" lại trở thành điểm yếu nhất trong truyền tải tốc độ cao?
Cường độ dây và vấn đề tổn thất môi trường:
Trong môi trường tần số cao, dây đồng truyền thống sẽ xuất hiện hiện tượng hiệu ứng bề mặt, tín hiệu chỉ truyền播 trên bề mặt导体, diện tích truyền tải hiệu quả giảm nhỏ, dẫn đến tổn thất đầu vào tăng lên.
Chặn và kiểm soát阻抗 không chính xác:
Tín hiệu chênh lệch tốc độ yêu cầu sự khớp nối điện trở nghiêm ngặt (như 90Ω hoặc 100Ω). Các loại dây cáp thông thường khó đạt được sự đồng nhất suốt toàn bộ hành trình, dễ gây ra phản xạ và sự khác biệt về thời gian, trong trường hợp nghiêm trọng thậm chí có thể gây ra sự sai lệch dữ liệu.
Cường độ và vấn đề gấp cong
Khoảng trống bên trong thiết bị nhanh chóng thường rất chật chội, dây dẫn thường phải uốn lượn nhiều lần. Linh vật bình thường sau nhiều lần gấp, lớp cách điện dễ bị hư hại, hiệu suất EMI giảm xuống, từ đó ảnh hưởng đến tính toàn vẹn của tín hiệu và tính ổn định lâu dài.
Tóm lại, trong hệ thống tín hiệu tốc độ cao, phần yếu nhất thường không phải là chip hay giao thức, mà là đoạn dây kết nối không được chú ý này.

Ba, những ưu điểm độc đáo của micro coaxial cable

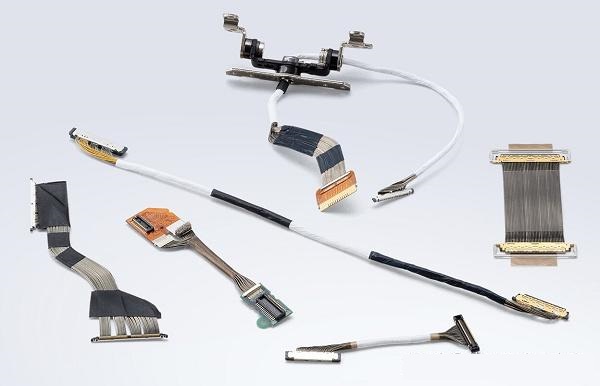

Cáp đồng trục siêu mỏng (Micro Coaxial Cable) chính là để truyền tải tín hiệu cao tốc. Mỗi sợi dây tín hiệu đều có lớp cách điện độc lập, có thể duy trì hiệu suất điện tử và khả năng kháng nhiễu xuất sắc trong không gian chật hẹp.
Tính阻抗 điều chỉnh được: có thể thiết kế chính xác thành đơn端 50Ω hoặc phân岐 100Ω, đảm bảo phản xạ tín hiệu tối thiểu.
Độ tổn hao thấp của môi chất: Thường sử dụng FEP, PTFE�... chất cách điện高频, tổn hao khi chèn thấp hơn nhiều so với dây束 thông thường.
Cấu trúc có độ柔性 cao: Dùng cho việc lắp đặt cáp trong không gian nhỏ hẹp như laptop, mô-đun camera, màn hình công nghiệp, mô-đun AI, v.v.
Với sự phổ biến của truyền tải hình ảnh 8K, tính toán ở biên AI, và hệ thống tự động lái, micro coaxial cable đang dần thay thế dần các sợi dây truyền thống, trở thành kênh khóa chốt cho giao tiếp tốc độ cao.

Tắc nghẽn hiệu suất của giao diện tốc độ cao thường không phải là "băng thông không đủ", mà là không khớp với đường truyền. Khi tốc độ đạt đến cấp độ hàng chục Gbps, mỗi chi tiết vật lý - từ cách cách điện đến vật liệu truyền dẫn, từ kiểm soát điện trở đến thiết kế cấu trúc - đều quyết định信号 có thể truyền tải ổn định hay không.
Trong số nhiều giải pháp, micro coaxial cable với việc kiểm soát cấu trúc chính xác và hiệu suất điện tử xuất sắc, đã trở thành thành phần không thể thiếu trong việc kết nối nhanh hiện đại.
Tôi là【Công ty TNHH Điện tử Hui Cheng Yuan Thượng Hóa】Chú trọng vào việc thiết kế và sản xuất các dây束 tín hiệu tốc độ cao và dây束 đồng trục siêu mỏng, cung cấp giải pháp kết nối có hiệu suất và độ tin cậy cao cho khách hàng. Nếu bạn có nhu cầu liên quan hoặc muốn tìm hiểu thêm, hãy liên hệ:Nguyễn giám đốc 18913280527（zalo cũng vậy）。
