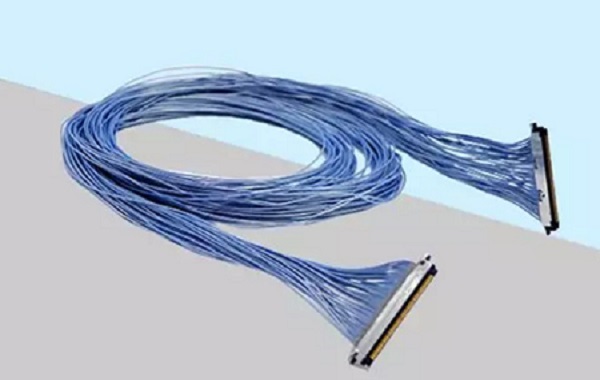

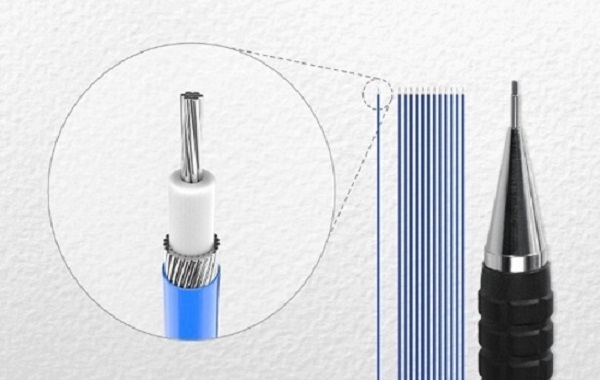

Với sự phát triển nhanh chóng của đám mây, trung tâm dữ liệu, truyền thông 5G và thiết bị y tế cao cấp, tốc độ truyền tải dữ liệu liên tục được nâng cao. Hệ thống truyền tải tín hiệu tốc độ cao yêu cầu độ hoàn chỉnh tín hiệu (Signal Integrity, SI) ngày càng cao. Các thành phần dây cáp kép (Twinaxial) và micro cùng trục (Micro-Coaxial) với đặc tính truyền tải tần số cao nổi bật được sử dụng rộng rãi trong máy chủ, máy chuyển mạch, hình ảnh y học và sản phẩm tiêu dùng cao cấp. Hiểu rõ các loại损耗 chính của dây cáp tốc độ cao và phương pháp tối ưu hóa là yếu tố quan trọng để đảm bảo hiệu suất và độ tin cậy của hệ thống.
I. Các loại hao mòn chính của cáp cao tốc
Trong thiết kế và ứng dụng đường dây cao tốc, tổn thất chèn (Insertion Loss), tổn thất phản hồi (Return Loss) và tỷ lệ sóng phản xạ (VSWR) là các chỉ tiêu cốt lõi để đánh giá hiệu suất truyền dẫn tín hiệu.
Lỗ hổng chèn (Insertion Loss)
Insertion loss refers to the energy attenuation caused by the transmission medium of the cable during the transmission process from the transmitter to the receiver, usually expressed in dB. The main factors include:
• Kích thước导体:导体 trung tâm mỏng hơn, tổn thất lớn hơn
• Độ dài cáp: Độ dài càng dài, tổn thất khi chèn càng cao
• Hiệu ứng tần số: Tia sóng高频 có hiện tượng gần da, dòng điện tập trung ở bề mặt vật dẫn, diện tích truyền tải hiệu quả giảm đi, từ đó tăng损耗
2. Hao bại hồi波的
Giá trị mất mát phản xạ biểu thị năng lượng tín hiệu bị phản xạ lại do sự không phù hợp về điện trở. Giá trị mất mát phản xạ càng lớn, phản xạ càng ít, tính toàn vẹn tín hiệu càng tốt. Nguyên nhân chính bao gồm:
• Kết nối cắm và điểm hàn có sự không liên tục điện trở

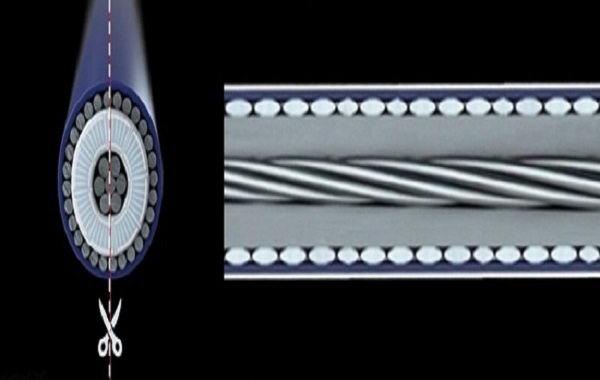

• Cấu trúc hoặc lắp ráp bên trong cáp không đều
3. Tỷ lệ sóng phản xạ (VSWR)
VSWR đo lường tỷ lệ năng lượng giữa sóng truyền và sóng phản xạ trong hệ thống. Giá trị càng gần 1, thì hệ thống càng khớp nối tốt, sự phản xạ tín hiệu càng ít.
二、Cách tối ưu hóa tổn thất của cáp tốc độ cao
Với tốc độ dữ liệu不断提高, việc kiểm soát tổn thất trong cáp cao tốc trở nên rất quan trọng. Các phương pháp tối ưu bao gồm:
Chọn vật liệu: sử dụng导体 và vật liệu cách điện có hao hụt điện diệp thấp và衰减 thấp
• Thiết kế cấu trúc dây cáp: L布局 hợp lý dẫn điện và lớp cách điện, giảm thiểu nhiễu chéo và phản xạ
• Tối ưu quy trình lắp ráp: Bảo đảm sự khớp nhau giữa jack cắm và cổng cáp về độ阻抗, giảm thiểu tổn thất do hao mòn và lắp ráp không đều gây ra
• Sản xuất tự động hóa: Sử dụng lắp ráp tự động cao độ chính xác, tăng cường tính nhất quán và độ tin cậy của sản xuất
Bằng các biện pháp trên, có thể giảm thiểu hiệu suất mất mát插入, hiệu suất mất mát phản xạ và VSWR, đảm bảo tính toàn vẹn của tín hiệu, đồng thời nâng cao tính tin cậy và độ bền của hệ thống
Cable assembly for high-speed signal plays a crucial role in modern data transmission systems. Understanding its loss types, influencing factors, and optimization methods is the core of achieving high-performance, high-reliability transmission. Through material optimization, structural design, process control, and automated production, the signal integrity of cable assemblies can be significantly improved, providing a solid guarantee for the stable operation of the system.
