Trong lĩnh vực truyền tải tín hiệu tốc độ cao, EMI (电磁干扰) bất thường luôn là bài toán khó mà các kỹ sư không ngừng giải quyết. Đặc biệt trong các sản phẩm tiêu dùng điện tử, thiết bị y tế, thiết bị thông minh không ngừng nhỏ gọn hơn, cáp đồng trục siêu mỏng (Micro Coaxial Cable) đang được sử dụng rộng rãi nhờ khả năng hoàn chỉnh tín hiệu và柔性 xuất sắc. Nhưng khi tốc độ dữ liệu tăng lên 10Gbps và cao hơn, vấn đề EMI trở nên phức tạp hơn. Vậy khi các sợi cáp đồng trục siêu mỏng xuất hiện EMI bất thường trong môi trường tín hiệu tốc độ cao, chúng ta nên đối phó như thế nào? Hôm nay, chúng ta sẽ thảo luận chi tiết về vấn đề này.
1. Gọi là Micro Coaxial Cable là gì?

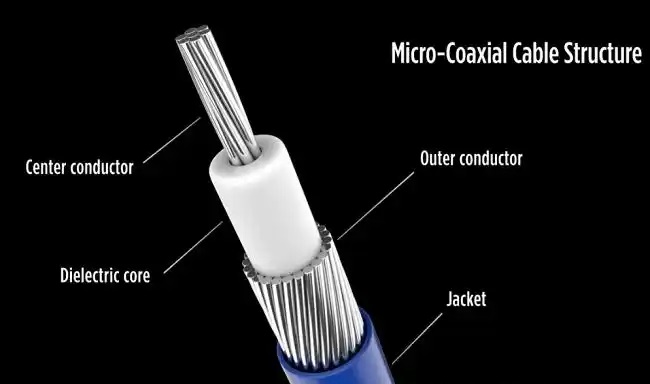

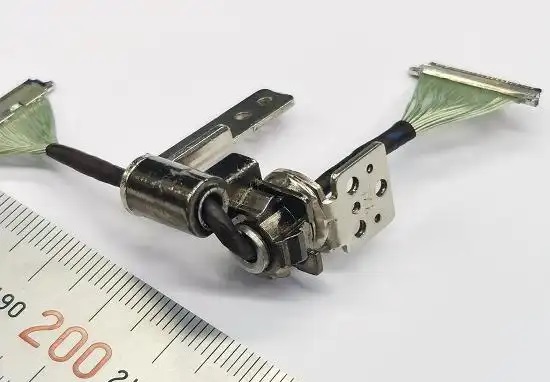

Cáp đồng trục mỏng là một loại cáp đồng trục mini có đường kính ngoài nằm trong khoảng 0.3~1.2mm, cấu trúc tiêu chuẩn của nó bao gồm:
• Nội导体 (đường tín hiệu trung tâm)
• Lớp cách điện
• Lớp chặn (thường là lớp dệt+cuộn kim loại)
• Bao bọc ngoài

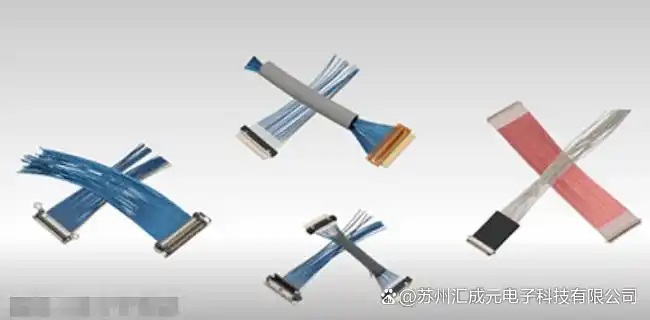

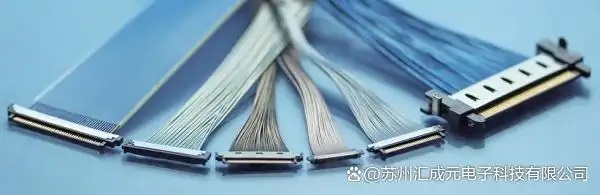

Loại dây này không chỉ có khả năng cách điện tốt như cấu trúc đồng trục truyền thống mà còn đảm bảo các đặc tính như đường kính nhỏ,柔性 tốt, dễ uốn gãy, vì vậy được sử dụng rộng rãi trong các thiết bị có không gian hạn chế như điện thoại thông minh, máy tính xách tay, đầu dò y tế, hệ thống hình ảnh xe cộ...
Tại sao dưới điều kiện tín hiệu tốc độ cao lại dễ dàng xuất hiện hiện tượng EMI bất thường?
Với sự tăng lên của tần số tín hiệu, cạnh上升 của tín hiệu trở nên dốc hơn. Tín hiệu số cao tốc bản chất là sự叠加 của nhiều tần số谐波 cao, điều này sẽ gây ra các vấn đề sau:
• Lỗ hổng lớp chặn
• Giảm áp độ chung tăng
• Hệ thống接地杂 tạp kết hợp
• Dây dẫn dày đặc dẫn đến hiện tượng串扰
Những yếu tố này tác động cùng nhau, làm cho cáp đồng trục siêu mỏng dễ dàng xuất hiện các hiện tượng EMI bất thường ở tốc độ 10Gbps trở lên:
• Kiểm tra hiệu suất không dây không đạt yêu cầu
• Rát vượt tiêu chuẩn bức xạ EMC
• Ðịnh dạng tần số cao gây nhiễu cho kênh lân cận
Ba, làm thế nào để kiểm tra và giải quyết hiện tượng EMI bất thường?
1. Cách xác định điểm bất thường EMI
• Sử dụng bộ quang phổ và探头 gần trường (Near Field Probe) để định vị nguồn nhiễu
• Kiểm tra các tham số S của dây cáp qua thiết bị phân tích mạng
• Dự đoán đoạn nhạy cảm tần số bằng mô phỏng tính toàn vẹn tín hiệu
• Chuyển đổi giữa các loại hoặc độ dài dây Micro Coax khác nhau để thực hiện thử nghiệm A/B对比
2. Đề án cải thiện hiệu quả
2.1 Tối ưu hóa việc chọn loại cáp
Chọn ưu tiên sản phẩm có mật độ dệt che chắn ≥ 90% để nâng cao độ toàn vẹn của che chắn.
2.2 Sử dụng cấu trúc che chắn双层
Cụ thể là “lớp dệt + lớp kim loại mỏng đồng”, và kết hợp với vật liệu cách điện có hằng số điện môi thấp để giảm thiểu tổn thất và phản xạ tín hiệu.
2.3 Chiến lược dây dẫn và接地
• Đề xuất束 đồng trục mỏng接地 tại một điểm.
Tránh việc bố trí dây dẫn tín hiệu chênh lệch cao tốc hoặc dây cáp anten song song.
• Duy trì khoảng cách hợp lý với vỏ kim loại hoặc vỏ đồng nối đất.
2.4 Cài đặt thiết bị ức chế EMI
• Tăng thêm các cuộn từ cộng模 ở hai đầu của dây dẫn.
• Sử dụng tấm hấp thụ EMI (*Absorber*) để bao phủ các đoạn nhạy cảm;
• Khi cần thiết, kết hợp với tấm che chắn để tăng cường hiệu quả che chắn.
2.5 Tối ưu độ dài và hướng của dây cáp
Avoid excessive, dense, or tangled wiring.
• Điều chỉnh bố cục không gian của dây束, giảm khác biệt về độ dài, ngăn ngừa激励 cộng模.
Trong ứng dụng tín hiệu tốc độ cao, vấn đề EMI của các đường truyền đồng trục mỏng không phải là không thể kiểm soát. Bằng cách chọn loại cáp hợp lý, thiết kế đường truyền theo quy chuẩn, kiểm tra và phát hiện chính xác, và sử dụng các thiết bị giảm EMI hiệu quả, hoàn toàn có thể kiểm soát sự干扰 từ từ trường điện từ trong phạm vi yêu cầu chứng nhận sản phẩm, thực hiện truyền tín hiệu tốc độ cao ổn định và tin cậy.
