HTK LVD-A30LMSG+ cực mỏng kết nối song trục: lựa chọn kết nối nhanh chóng cho thiết bị mỏng nhẹ

Với sự phát triển không ngừng của thiết bị đầu cuối thông minh hướng tới sự mỏng, nhanh và tích hợp cao, hệ thống liên kết nội bộ yêu cầu các đầu nối và cáp phải mini hóa, độ tin cậy và khả năng truyền tải dữ liệu nhanh hơn. Dòng HTK LVD được thiết kế đặc biệt cho thiết bị nhỏ gọn, trong đó LVD-A30LMSG+ với độ cao gắn kết thấp nhất 2mm và khả năng bọc cách điện xuất sắc đã trở thành giải pháp kết nối lý tưởng cho nhiều thiết bị điện tử cao cấp.
Dưới đây sẽ phân tích từ ba phương diện: đặc tính của cáp đồng trục mỏng, ưu thế của cấu trúc đầu nối và trường hợp ứng dụng.

---

Một、Ưu điểm truyền tải vượt trội của đường dẫn song song siêu mảnh

Cáp đồng trục mỏng được sử dụng làm vật liệu chính trong truyền tải tín hiệu tần số cao, được ứng dụng rộng rãi trong các thiết bị điện tử nhỏ gọn như laptop, PDA, máy quay phim cầm tay, v.v. Các đặc điểm chính của nó bao gồm:

1、Tính toàn vẹn tín hiệu cao

Dây đồng trục mỏng sử dụng cấu trúc trung tâm dẫn và bọc cùng trục, thông qua chất cách điện chất lượng cao để duy trì điện trở tính 50Ω ổn định, giảm thiểu phản xạ và méo tiếng, giữ cho tín hiệu tốc độ cao và radio được truyền tải một cách ổn định và hoàn chỉnh.

2、Tính năng kháng nhiễu điện từ (EMI/RFI) xuất sắc

Lớp bao che liên tục từ kim loại dệt hoặc màng kim loại có thể chặn 干扰 bên ngoài và ức chế sự rò rỉ tín hiệu, tăng cường độ tin cậy và khả năng kháng干扰 của việc truyền tải tín hiệu.

3、Phản hồi tần số rộng và băng thông lớn

Thiết kế cấu trúc dây cáp hợp lý có thể hỗ trợ ứng dụng tại tần số hàng trăm MHz thậm chí còn cao hơn, đáp ứng nhu cầu truyền tải video高清, giao diện số tốc độ cao và hệ thống thông tin liên lạc không dây.

4、Tính năng thấp tổn thất

Dùng vật liệu cách điện cao cấp và cấu trúc tinh xảo, giảm thiểu đáng kể tổn thất truyền tải, đặc biệt phù hợp cho truyền tải tín hiệu tốc độ cao trong khoảng cách ngắn, nâng cao chất lượng toàn bộ liên kết.

Tính linh hoạt và bền bỉ tốt

Dây cáp có đường kính rất mỏng, dai柔性, có thể敷 đường tự do trong không gian chật hẹp, đồng thời có khả năng chịu gãy và chịu kéo mạnh mẽ, phù hợp với các trường hợp môi trường động.

6、phạm vi thích nghi nhiệt độ rộng

Cáp đồng trục mỏng có thể hoạt động ổn định trong dải nhiệt độ từ -55°C đến +85°C, phù hợp với nhiều môi trường thiết bị.

---

HTK LVD-A30LMSG+ kết nối器 giới thiệu và đặc điểm thiết kế

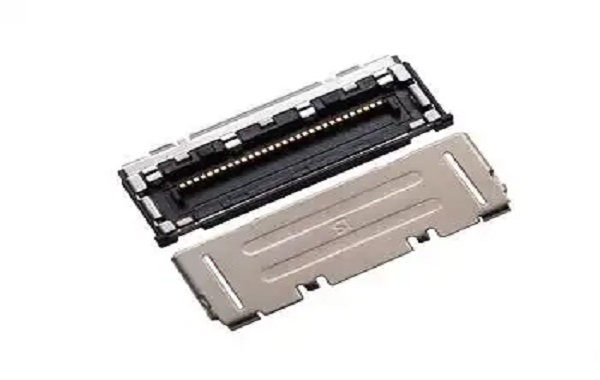

LVD-A30LMSG+ là một mẫu kết nối đứng màn hình cao cấp trong dòng HTK LVD,专门 được thiết kế cho thiết bị điện tử nhẹ và tích hợp cao. Kiến trúc của nó充分考虑 cả nhu cầu tốc độ tín hiệu cao và bố cục không gian cực kỳ hạn chế.

Sản phẩm đặc điểm:

Thiết kế mỏng và thấp height

Chiều cao lắp ghép chỉ 2mm, giúp tiết kiệm không gian bên trong thiết bị, cung cấp độ tự do thiết kế lớn hơn cho cấu trúc mỏng nhẹ.

② Cấu trúc thẳng đứng tháo lắp

Sử dụng cách lắp rời thẳng đứng, giúp việc bố trí dây cáp giữa các bo mạch linh hoạt hơn, có thể tối ưu hóa布局 bên trong.

③ Khả năng ức chế mạnh
Công tắc điện sử dụng vỏ kim loại, đầu cắm hai bên có màn che kim loại hai lớp, có thể kìm chế hiệu ứng nhiễu điện từ, đảm bảo truyền tải信号 tốc độ cao ổn định.
④ Cấu trúc khóa扣 8 điểm

Chân ch插 có cảm giác vị trí rõ ràng, tiếp xúc ổn định hơn, có thể nâng cao khả năng抗震 và độ tin cậy trong quá trình sử dụng lâu dài.

⑤ Tính tương thích dây mạch rộng
Tương thích với cáp đồng trục siêu mảnh AWG#36~#42 và cáp đơn rời AWG#32, có thể đáp ứng nhu cầu truyền tải các loại tín hiệu cao tốc, cao tần và đa dạng.

---

Ba, giải pháp kết nối nhanh cho thiết bị mỏng nhẹ

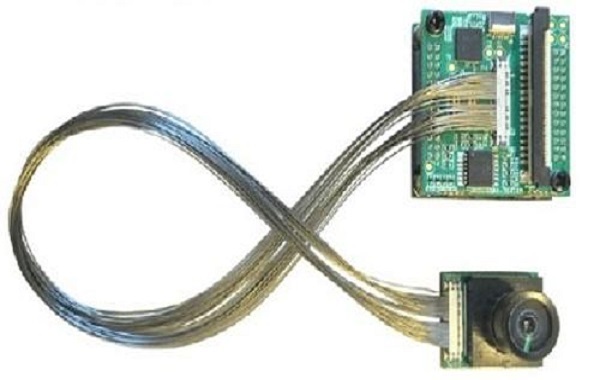

LVD-A30LMSG+ kết nối kết hợp ưu điểm cấu trúc của cáp đồng trục siêu mỏng và khả năng bọc cách điện cao, thể hiện đặc biệt xuất sắc trong các thiết bị có không gian hạn chế và信号 dày đặc. Không phân biệt là truyền tải dữ liệu tốc độ cao, mô-đun camera, mô-đun無線 hay thiết bị di động nhỏ gọn, kết nối này đều cung cấp khả năng kết nối ổn định và tin cậy, là giải pháp kết nối tốc độ cao lý tưởng cho các thiết bị mỏng và nhẹ hiện nay.



Cùng với việc thiết bị phát triển theo hướng mỏng hơn, nhỏ hơn và nhanh hơn, yêu cầu về ổn định, khả năng kháng nhiễu và hiệu suất cao của kết nối nội bộ ngày càng tăng. Cáp kết nối HTK LVD-A30LMSG+ với độ cao dưới 2mm, cấu trúc bọc cách điện mạnh mẽ và khả năng tương thích tốt với dây đồng trục mỏng, cung cấp giải pháp kết nối có hiệu suất cao và độ tin cậy cao cho thiết bị nhỏ gọn. Sản phẩm này không chỉ nâng cao ổn định của tín hiệu toàn bộ mà còn mang lại sự linh hoạt và độ tin cậy cao hơn cho thiết kế cấu trúc của thiết bị, có giá trị lớn đối với các nhà sản xuất tìm kiếm giải pháp kết nối chất lượng cao.
