I-PEX 83013-100B-01-D 20P tốc độ cao truyền tín hiệu đồng trục mỏng thay thế

I-PEX 83013-100B-01-D极细同轴线束是一种极细的同轴线束。工程选型首先要看以下参数：阻抗、频率响应、损耗、屏蔽效果、耐压等。

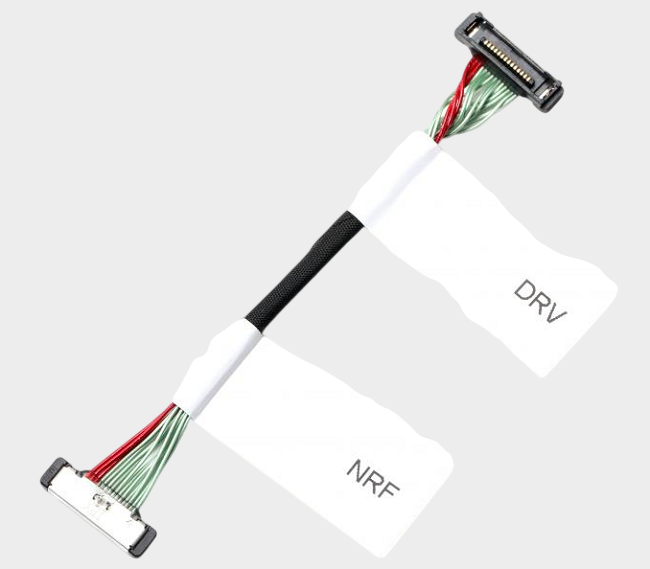

I-PEX 83013-100B-01-D thuộc nhóm CABLINE-SS 20P dây đồng trục mỏng, sử dụng 20 sợi Micro-Coaxial dây đồng trục mỏng để kết nối một đối một, định nghĩa vị trí dây là 1--1, chiều dài của dây束 khoảng 100mm, quy cách dây sử dụng là AWG#40, 50Ω, màu dây là Đen. Đầu dây sử dụng đầu nối mẫu 20373-R20T-06, cấu trúc CABLINE-SS đi kèm có khoảng cách đầu nối 0.4mm, cấu trúc mỏng và đặc điểm ra dây ngang, phù hợp cho việc lắp đặt trong các thiết bị điện tử có không gian chật hẹp và cần kết nối tín hiệu tốc độ cao. Đối với kỹ sư, khi chọn loại dây này không nên chỉ xem xét yếu tố "20P", mà cần xác nhận thêm số Pin, quy cách AWG, điện trở, định nghĩa vị trí dây, chiều dài, mẫu đầu nối và không gian lắp đặt bên trong thiết bị; đối với nhân viên mua sắm, việc xác định đầy đủ mã sản phẩm I-PEX 83013-100B-01-D có thể giảm thiểu sự nhầm lẫn trong việc chọn loại dây束 20P có quy cách tương tự, cung cấp cơ sở规格 rõ ràng cho việc thay thế tương thích, thử nghiệm mẫu và mua sắm hàng loạt.

Câu hỏi thứ hai: Cáp đồng trục mỏng có thể chịu được nhiệt độ cao không? Điều quan trọng là xem giới hạn nhiệt độ tối đa của toàn bộ bộ cáp không.

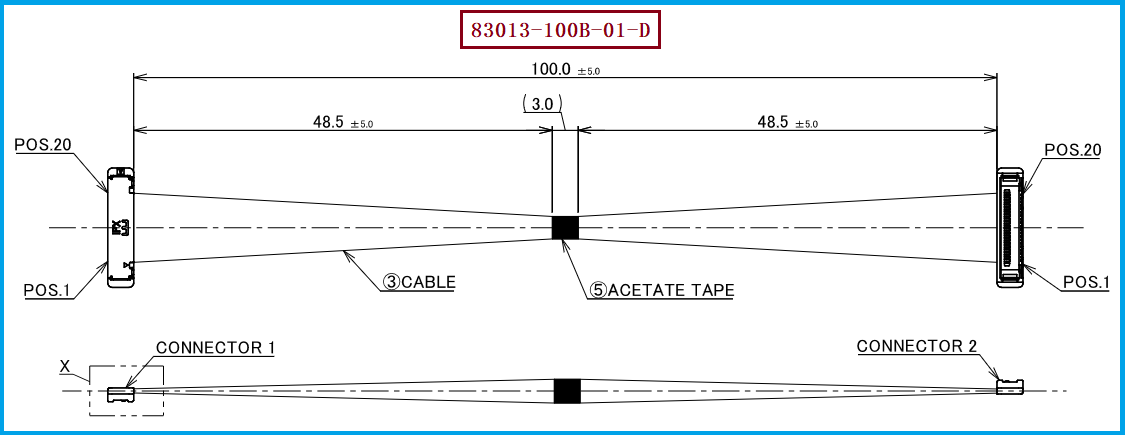

Cáp đồng trục mỏng có thể được áp dụng trong thiết bị có một mức nhiệt độ升高 nhất định, nhưng "Có thể chịu được nhiệt độ cao không" không thể đơn giản đánh giá theo kích thước đường kính của dây, mà cần kết hợp với vật liệu cách điện của dây, cấu trúc đồng trục, đầu nối, công nghệ cố định đầu và nhiệt độ làm việc của toàn bộ dây束. Đối với dây束 cụ thể I-PEX 83013-100B-01-D, bản vẽ PDF đã ghi rõ nhiệt độ làm việc của dây束 là MAX. 80℃, vì vậy trong thiết kế công trình và sản xuất thay thế,更适合 sử dụng 80℃ làm ranh giới nhiệt độ quan trọng của sản phẩm cụ thể này, không thể quảng cáo chung là có thể chịu được bất kỳ môi trường nhiệt độ cao nào trong thời gian dài. Trong thực tế ứng dụng, nếu bên trong thiết bị có bộ xử lý, linh kiện công suất, mô-đun backlights hoặc nguồn phát nhiệt liên tục khác, cần đánh giá trọng tâm về mức nhiệt độ升高 lâu dài ở vị trí lắp đặt dây束, và tránh để cáp đồng trục mỏng tiếp xúc lâu dài với nguồn nhiệt rõ ràng. Nhiệt độ升高 không chỉ có thể ảnh hưởng đến độ tin cậy của vật liệu cách điện và cố định đầu, mà còn có thể thay đổi môi trường truyền tải tín hiệu cao tốc, vì vậy khi kỹ sư thiết kế các bộ phận kết nối trong nội bộ thiết bị cao tốc, mô-đun camera, thiết bị AI, họ nên xem xét nhiệt độ làm việc cùng với tính toàn vẹn của tín hiệu, gấp khúc cơ học và không gian lắp đặt, không chỉ chú ý đến việc cáp có thể truyền dẫn hay không.

Ba、Áp dụng AWG#40 cáp đồng trục mỏng trong thiết bị cao độ dày, tại sao lại cần chú ý đến nhiệt độ nhiều hơn?

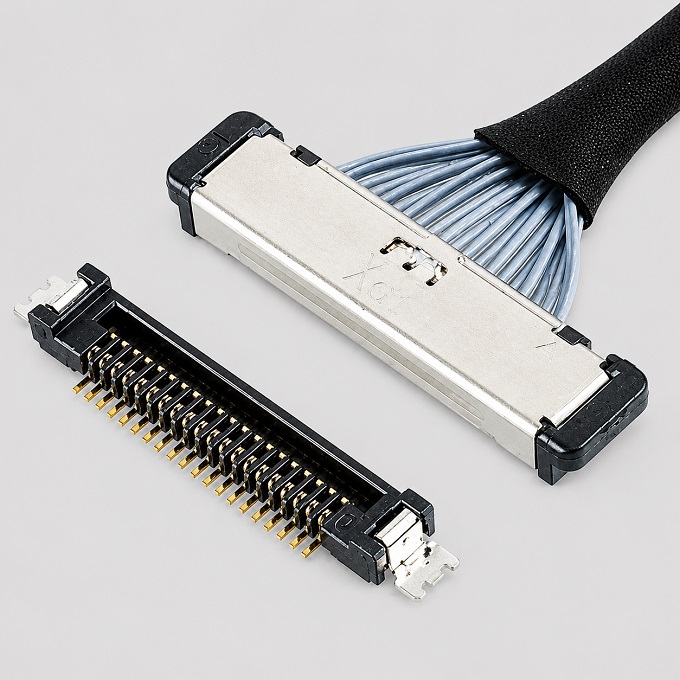

Đối với I-PEX 83013-100B-01-D, AWG#40 cáp đồng trục siêu mỏng có thể thực hiện kết nối 20 đường tín hiệu đồng trục độc lập trong không gian rất hạn chế, cấu trúc này đặc biệt phù hợp cho việc bố trí cáp trong thiết bị với mật độ cao, nhưng khi đường kính cáp mỏng hơn, thiết kế kỹ thuật cần综合考虑 các yếu tố cơ học và môi trường. Các đầu nối CABLINE-SS sử dụng khoảng cách 0.4mm, và có độ cao kết nối và độ sâu hẹp, tài liệu sản phẩm của nó đã xác minh khả năng truyền dẫn cao tốc bằng cáp đồng trục Micro-Coaxial AWG#40, 45Ω, chiều dài cáp 100mm và đầu nối 40Pin làm điều kiện thử nghiệm, các sản phẩm trong dòng sản phẩm hướng đến các ứng dụng như màn hình cao tốc, camera và truyền dẫn dữ liệu cao tốc. Tuy nhiên, cần đặc biệt phân biệt rằng điều kiện thử nghiệm cao tốc của các sản phẩm trong dòng không thể等同 với tất cả các giá trị đảm bảo hiệu suất của cáp cụ thể 83013-100B-01-D; đối với các dự án thực tế, vẫn nên xác minh theo sơ đồ cáp cụ thể và yêu cầu của thiết bị khách hàng. Đối với người mua hàng, nếu cáp hiện có trong thiết bị đã hoạt động trong môi trường nhiệt độ cao trong thời gian dài, khuyến nghị khi mua sản phẩm thay thế明确提出 yêu cầu về nhiệt độ hoạt động, AWG của vật liệu dẫn, trở阻抗, chiều dài, số Pin và định nghĩa vị trí cáp,而不是 chỉ đề xuất điều kiện duy nhất "thay thế 83013", như vậy mới có thể giảm rủi ro tương thích sau khi导入 hàng loạt.

Tứ, chọn lựa và tương thích cùng các giải pháp thay thế tham khảo và đề xuất

Đối với các kỹ sư và nhân viên mua hàng cần thay thế I-PEX 83013-100B-01-D, đề xuất ban đầu hãy định nghĩa cơ sở điều kiện với 20P, AWG#40, 50Ω, 100mm, 1--1 vị trí định nghĩa dây, kết nối 20373-R20T-06 và cấu trúc CABLINE-SS 20P, sau đó kết hợp với nhiệt độ làm việc thực tế của thiết bị để xác minh. Nếu nhiệt độ làm việc cao nhất của môi trường ứng dụng gần 80°C, thì nên xác minh các dự án như tăng nhiệt, cách điện, cố định đầu cuối, chu kỳ cao thấp và tính toàn vẹn tín hiệu cao tốc cho dây cáp thay thế, không chỉ dựa vào kích thước外观 để đánh giá có thể thay thế hay không. Đồng thời, kết nối 20373-R20T-06 sử dụng ở đầu kết nối cần phù hợp với cấu trúc đầu cuối của整套 dây cáp, tránh trường hợp số chân pin bằng nhau nhưng cấu trúc nối tiếp, sắp xếp chân hoặc kích thước cơ học không phù hợp. Công ty chúng tôi có thể cung cấp方案 thay thế tương thích I-PEX 83013-100B-01-D, có thể phát triển và sản xuất cáp đồng trục mỏng tương thích xung quanh 20P, AWG#40, 50Ω, định nghĩa một cặp dây cáp và cấu trúc kết nối tương ứng, và có thể phù hợp với độ dài, không gian đường dẫn, nhiệt độ làm việc và yêu cầu lắp ráp thực tế của thiết bị khách hàng để cung cấp cơ sở sản phẩm cho kỹ sư để xác minh thay thế trong nước và cho nhân viên mua hàng để nhập khẩu nhà cung cấp ổn định.

I-PEX 83013-100B-01-D là một cuộn cáp đồng trục CABLINE-SS siêu mảnh với 20P, AWG#40, 50Ω, 100mm, được định nghĩa bởi một cặp vị trí dây, mà bản vẽ PDF cụ thể cung cấp cho thấy nhiệt độ làm việc tối đa của cuộn cáp là 80℃ MAX. Do đó, khi trả lời câu hỏi "Cáp đồng trục siêu mảnh có thể chịu được nhiệt độ cao không?" thì không thể chỉ đơn giản trả lời được hay không, mà cần dựa trên chất liệu dây, đầu nối, cấu trúc và môi trường làm việc thực tế. Đối với kỹ sư, nhiệt độ, điện trở, AWG, số Pin, vị trí dây và đầu nối cần được kiểm tra như một hệ thống hoàn chỉnh; đối với nhân viên mua hàng, thì nên ghi lại các thông số quan trọng này vào yêu cầu kỹ thuật của sản phẩm thay thế. Đối với sản phẩm này, công ty chúng tôi có thể cung cấp giải pháp cuộn cáp thay thế tương thích I-PEX 83013-100B-01-D, giúp khách hàng chọn và sản xuất cuộn cáp đồng trục siêu mảnh phù hợp với nhu cầu cụ thể của thiết bị.

Tôi là【7A điện tử网】Chú trọng vào việc thay thế và hỗ trợ sản xuất hàng loạt cho các sợi cáp đồng trục mỏng và các đầu nối tinh xảo cho giao tiếp tốc độ cao, liên hệ tư vấn dự án với: Giám đốc Trương18913228573（微信同号）。
