Phân loại：Đầu nối thương hiệu

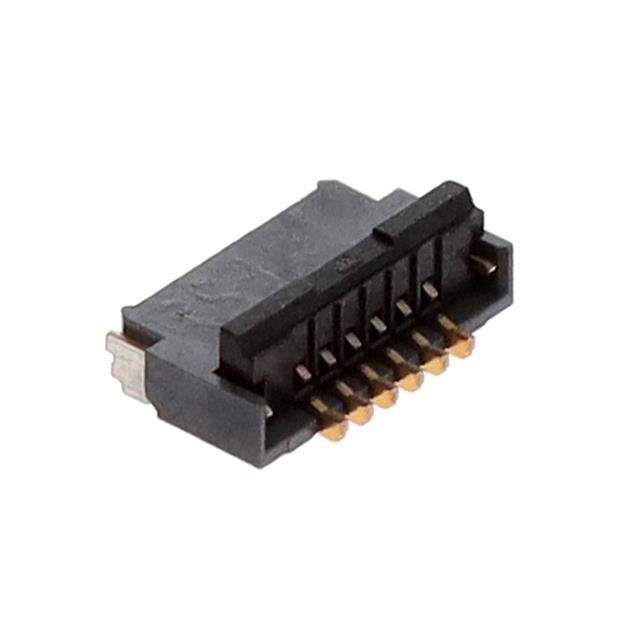

Hirose FH34D-4S-0.5SH(50) kết nối sản phẩm tóm tắt:
 | Sản xuất gia | Hirose |
| Nhà sản xuất mã số | FH34D-4S-0.5SH(50) | |
| Mô tả sản phẩm | CONN FFC FPC 4POS 0.5MM R/A, 4 vị trí FFC, đầu nối FPC, chấu, trên và dưới 0.020" (0.50mm) thả nổi, góc vuông |
Hirose FH34D-4S-0.5SH(50) kết nối thuộc tính sản phẩm:
| Loại | miêu tả |
| Loại | Kết nối, thiết bị kết nối |
| FFC, FPC (mềm phẳng dẹt) kết nối | |
| FFC, FPC (mềm phẳng dẻo) thành phần kết nối | |
| Sản xuất gia | Hirose Electric Co Ltd |
| Dãy | FH34 |
| Bao bì | Cuộn tape (TR) |
| Phẳng柔性 loại | FFC，FPC |
| Cài đặt loại | Chính diện, góc vuông |
| Kết nối/Chân kết nối loại | Chạm đầu, trên và dưới |
| Chỉ số kim lượng | 4 |
| Khoảng cách | 0.020"（0.50mm） |
| Đầu cuối | Hàn chì |
| FFC, FCB độ dày | 0.30mm |
| Bề dày bảng | 0.039"（1.00mm） |
| Chức năng khóa | Chuyển đổi khóa, khóa từ sau |
| Loại đầu cáp | Khe hở |
| Chất liệu đầu chạm | Phòng đồng chì |
| Chế phẩm bề mặt đầu chạm | Ch镀金 |
| Vật liệu vỏ | LCP (Liquid Crystal Polymer) |
| Chất liệu động cơ | Polyamide (PA),尼龙 |
| Tính chất | Chắc chắn phần đuôi, lực chèn vào là 0 (ZIF) |
| Điện áp định mức | 50V |
| Công việc nhiệt độ | -55°C ~ 105°C |
| Mức độ cháy nổ của vật liệu | UL94 V-0 |
| Điện áp định mức (Ampere) | 0.5A |
| Bề dày xử lý bề mặt của đầu chạm | 1.25µin（0.03µm） |
| Màu sắc vỏ | Xám |
| Chất liệu màu sắc động cơ | Đen |
Giới thiệu sản phẩm kết nối Hirose FH34D-4S-0.5SH(50) (dòng sản phẩm):
FH34 series là một loại kết nối FFC/FPC với độ chính xác cao và độ cao siêu thấp do Hirose Electric ra mắt, phù hợp với nhu cầu kết nối cho thiết bị điện tử nhỏ gọn và mật độ cao. Mô hình này có cấu hình 4 chân, khoảng cách 0.50mm, hỗ trợ cáp FFC/FPC dày 0.30mm, sử dụng thiết kế dán trực tiếp, góc vuông, độ cao trên bo mạch chỉ 1.00mm, giúp tiết kiệm không gian tối đa. FH34 có chức năng Zero Insertion Force (ZIF), kết hợp với cấu trúc khóa lưng gấp, đảm bảo kết nối vững chắc và thao tác tiện lợi, phù hợp với các trường hợp cần tháo lắp thường xuyên. Kết nối này hỗ trợ điểm chạm hai bên trên dưới, đầu cáp có thiết kế khe,进一步增强 độ tin cậy của kết nối. Cọc sử dụng đồng vàng và phủ vàng (độ dày 1.25µin/0.03µm), đảm bảo tính dẫn điện tốt và chống ăn mòn. Vỏ sử dụng polyme液晶 cao cấp (LCP), động cơ là nylon chịu nhiệt (PA), đáp ứng yêu cầu chống cháy UL94 V-0. Sản phẩm này có thể hoạt động ổn định trong môi trường từ -55°C đến 105°C, điện áp định mức 50V, dòng điện 0.5A, được sử dụng rộng rãi trong các lĩnh vực điện tử tiêu dùng, thiết bị y tế, kiểm soát công nghiệp, v.v.
Hirose FH34D-4S-0.5SH(50) kết nối tài liệu và phương tiện truyền thông:
| Loại tài nguyên | Liên kết |
| Hướng dẫn kỹ thuật | Liên hệ với liên hệ dưới trang bài viết để lấy |
Hirose FH34D-4S-0.5SH(50) kết nối chính hãng | hướng dẫn về sản phẩm thay thế:
Chúng tôi tập trung vào việc cung cấp sẵn có các kết nối thương hiệu (Hirose), cam kết mang đến cho khách hàng giải pháp kết nối chất lượng cao và tin cậy. Sản phẩm của chúng tôi bao gồm hàng chính hãng và hàng thay thế cao cấp, đã được kiểm tra chặt chẽ để đảm bảo độ bền và hiệu quả. Chào mừng bạn liên hệ với chúng tôi qua thông tin liên hệ dưới trang tài liệu!
