Ngày nay, các thiết bị thông minh ngày càng轻薄, nhưng chức năng lại ngày càng mạnh mẽ. Từ điện thoại thông minh, máy tính bảng đến thiết bị đeo, drone, hệ thống an ninh giám sát và hệ thống hình ảnh y tế, các đường dây kết nối bên trong thiết bị cũng phải đáp ứng yêu cầu cao hơn. Trong đó, dây cáp micro coaxial (Micro Coaxial Cable) với ưu thế về mật độ sắp xếp cao, truyền tín hiệu tốc độ cao, và cấu trúc mỏng, mềm, đang trở thành lựa chọn cốt lõi trong lĩnh vực điện tử tiêu dùng và điện tử y tế. Thực tế, một cuộn dây micro coaxial có hiệu suất ổn định, cấu hình chất liệu rất có học問. Hôm nay, chúng ta sẽ từ góc độ chất liệu, tìm hiểu sâu hơn về cấu thành và kỹ thuật chọn vật liệu quan trọng của micro coaxial cable.
Một、Giải thích về cáp đồng trục siêu mỏng (Micro Coaxial Cable)?
Trước khi thảo luận về chất liệu, ta hãy hiểu rõ cấu trúc của nó.

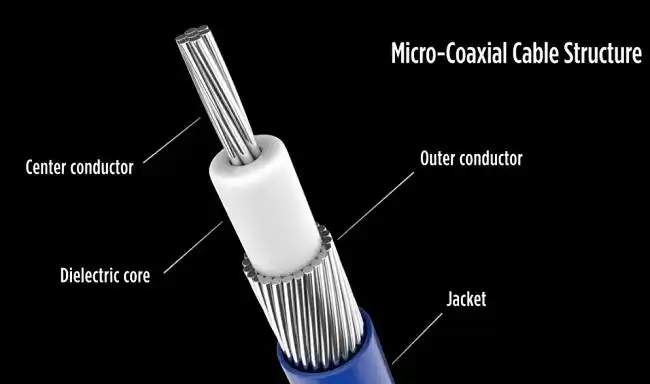

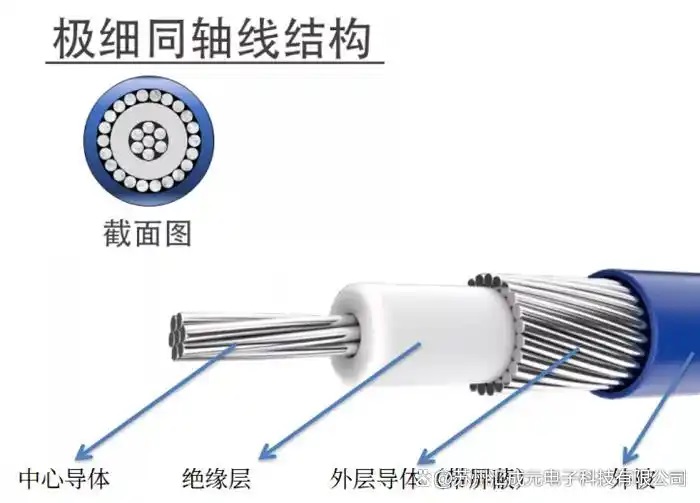

Cable đồng trục siêu mảnh thường bao gồm bốn lớp:导体 (Inner Conductor) - lớp cách điện (Insulation) - lớp bảo vệ bằng lưới (Shield) - vỏ ngoài (Jacket). Mỗi lớp đều đảm nhận vai trò quan trọng, và việc chọn材质 đòi hỏi sự khắt khe cao.
二、Cực細 đồng trục thông dụng chất liệu và chú ý
1.导体：trách nhiệm đường “channels tốc độ cao” của tín hiệu
Chất liệu thường dùng: dây đồng mạ bạc, đồng trần, đồng mạ kẽm
Chất liệu kén chọn:
• Điện tử bạc có khả năng truyền tải tần số cao xuất sắc, là lựa chọn hàng đầu cho các tình huống truyền tải dữ liệu tốc độ cao như mô-đun camera điện thoại, dây chuyển đổi FPC màn hình hiển thị.
• Vàng chì dẫn điện tốt, nhưng khả năng chống oxy hóa yếu, sử dụng lâu dài dễ dàng giảm sút hiệu suất.
• Sắt chì đồng có khả năng chống ăn mòn và khả năng hàn rất tốt, thích hợp với các tình huống cần uốn gấp hoặc hàn nhiều lần.
Insulating layer: Ensure the purity and stability of the signal
Chất liệu thông dụng: FEP, PFA, PE
Chất liệu kén chọn:
• FEP và PFA có khả năng chịu nhiệt, chịu hóa chất, và độ cách điện xuất sắc, thường được sử dụng trong lĩnh vực hình ảnh y tế, thiết bị công nghiệp cao cấp và hàng không vũ trụ.
PE chi phí thấp hơn, phù hợp với thiết bị điện tử tiêu dùng phổ biến, có tính giá trị hơn cho những tình huống không yêu cầu độ bền nhiệt cao.
3. Lót chôn tĩnh điện: Màn chắn quan trọng bảo vệ khỏi nhiễu điện từ
Thường dùng chất liệu: dây đồng tráng bạc, dây đồng tráng kẽm, dây đồng trần
Chất liệu kén chọn:
• Độ dày vải dệt càng cao, khả năng bít sóng càng mạnh, có thể hiệu quả giảm thiểu sự干扰 từ bên ngoài từ sóng điện từ.
• Dây đồng tráng bạc không chỉ có hiệu quả che chắn tốt mà còn có khả năng kháng腐蚀 vượt trội, là vật liệu che chắn thường được sử dụng trong thiết bị cao cấp.
4. Vỏ ngoài: Là tuyến đầu tiên bảo vệ cấu trúc bên trong
Chất liệu thông dụng: TPU, PVC, FEP
Chất liệu chú trọng:
• TPU mềm dẻo, bền, cảm giác tốt, thường thấy trong thiết bị đeo hoặc các ứng dụng yêu cầu độ bền trong quá trình gấp gãy.
FEP có đặc tính chịu nhiệt cao, kháng hóa chất mài mòn, phù hợp với điều kiện làm việc phức tạp và các tình huống y tế.
• PVC chi phí thấp, dễ gia công, nhưng tính bền vững và độ bền tương đối yếu, đã dần rời khỏi thị trường cao cấp.
Ba、Tại sao việc chọn chất liệu lại quan trọng vậy?
Cable đồng trục siêu mỏng thường được sử dụng trong các thiết bị nhanh, chính xác, nhỏ gọn, yêu cầu về chất liệu rất khắt khe. Chất liệu không phù hợp sẽ dẫn đến:
• Giảm hiệu suất truyền tín hiệu, chất lượng hình ảnh hoặc truyền tải dữ liệu không ổn định.
• Khả năng chịu gãy kém, dây điện có độ bền ngắn hoặc bị gãy.
• Khả năng chặn không đủ, gây ra sự干扰, ảnh hưởng đến hiệu suất toàn bộ máy.
• Khả năng chịu nhiệt kém, dễ bị già hóa hoặc nứt khi hàn.
Do đó, một sợi tia đồng trục siêu mỏng chất lượng cao phải kết hợp cả ba yếu tố: thiết kế cấu trúc, chọn lựa vật liệu và kiểm soát công nghệ.
Mỗi lớp vật liệu của sợi đồng trục mỏng đều là yếu tố then chốt về hiệu suất.导体 cần đảm bảo truyền tải tốc độ cao, lớp cách điện cần ổn định và tin cậy, lớp bọc chống nhiễu cần mạnh mẽ và hiệu quả, lớp vỏ bảo vệ cần bền và chịu nhiệt. Chỉ có thể chọn材质 hợp lý dựa trên ứng dụng thực tế mới có thể phát huy tối đa hiệu suất ưu thế của Micro Coaxial Cable.
